ZN28A-10辅点测速

63K

1、安装

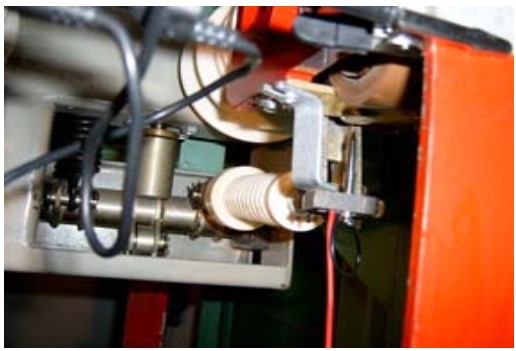

· 辅助接点用叉型吊板悬吊辅助接点在导向板上。一般在合闸位置时安装(全程测速时,分闸状态下安装)。

· 梯形塞尺高度依次为6、7、8、9、10、11mm,用于确定接点顶针头位置。

· ZN28开关速度定义为分后(合前)6mm平均速度。辅助接点在合闸状态预留6mm间隙。

· 仪器计算速度:V=△S/△T=6/∣C3-C4∣。

2、测试设置:内电源、程控操动方式为例。

· 连接测试线A3、B3、C3分别至开关静触头A、B、C相,将动触头互连短接汇合后连至仪器共端。

 C4接在辅助接点引线上(注意:辅助接点安装相对应接C3断口,如不测时间,可不接A3、B3)。

· 在数据表上速度定义默认为V1;按左(右)光标键调至V5。

· 按选项键将◄指示跳至Sz=6.0处(仪器默认Sz=6.0)。
