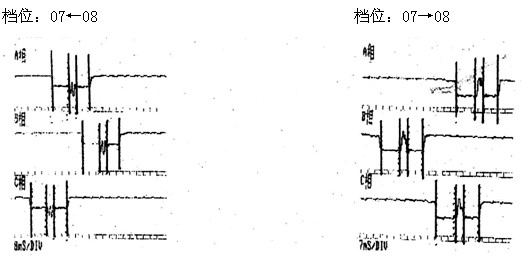

本公司技术支持人员在现场测试，常州东芝变压器公司生产的OSFPSZ–240000／330型有载调压自耦变压器，所配套的有载分接开关。具体有载分接开关的过渡波形如下（采用CT3000有载分接开关测试仪）：

使用该测试仪得到的过渡波形在与理想波形进行比较时，应着重以下几点：

﹙1﹚测试的波形应与理想波形相似；

﹙2﹚对应于各切换过程的时间误差，应在制造厂提供的误差允许范围内；

﹙3﹚不完全以波形各点幅值的高低作为判断过渡电阻值大小的依据，而应结合移动光标线到要测的位置，看波形上相应的过渡电阻值；

﹙4﹚要和同型号的比较，更要与上一次测试的波形进行比较，通过前后几次测试的波形对比，更便于发现缺陷。
