常州东芝500kV自耦汾湖主变局放试验

63K

      2012年5月26日,我公司技术人员在500kV汾湖变电站对主变进行了局部放电试验,现场使用我司最新款的CT6800数字局部放电测试仪,现场变压器为常州东芝变压器有限公司生产500kV单相自耦变压器。以下记录数据部分为B相的高压侧和中压侧进行的局部放电测试。根据变压器的套管末屏电容量选用了4号阻抗单元(调谐电容范围400pF~1500pF~6000pF)。现场测试过程中,我们重点观测了背景干扰的大小及经验数据进行对照,背景干扰基本相同。波形及数据如下:

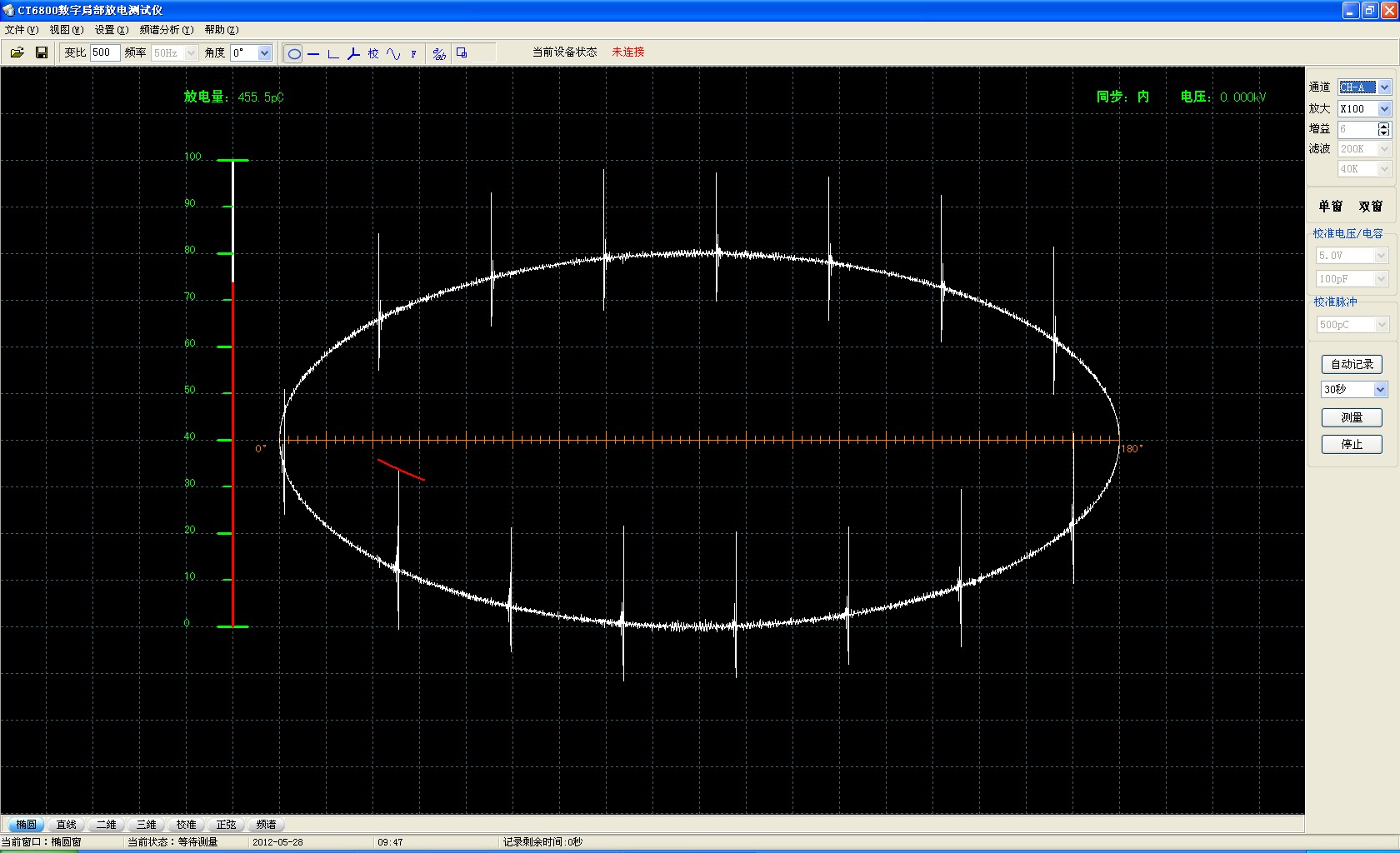

      上图中所示为用500pC方波加在高压侧,CT6800测试到的波形量,使用软件中的标尺功能观察了其中一个方波放电脉冲的放电量为455.5pC。

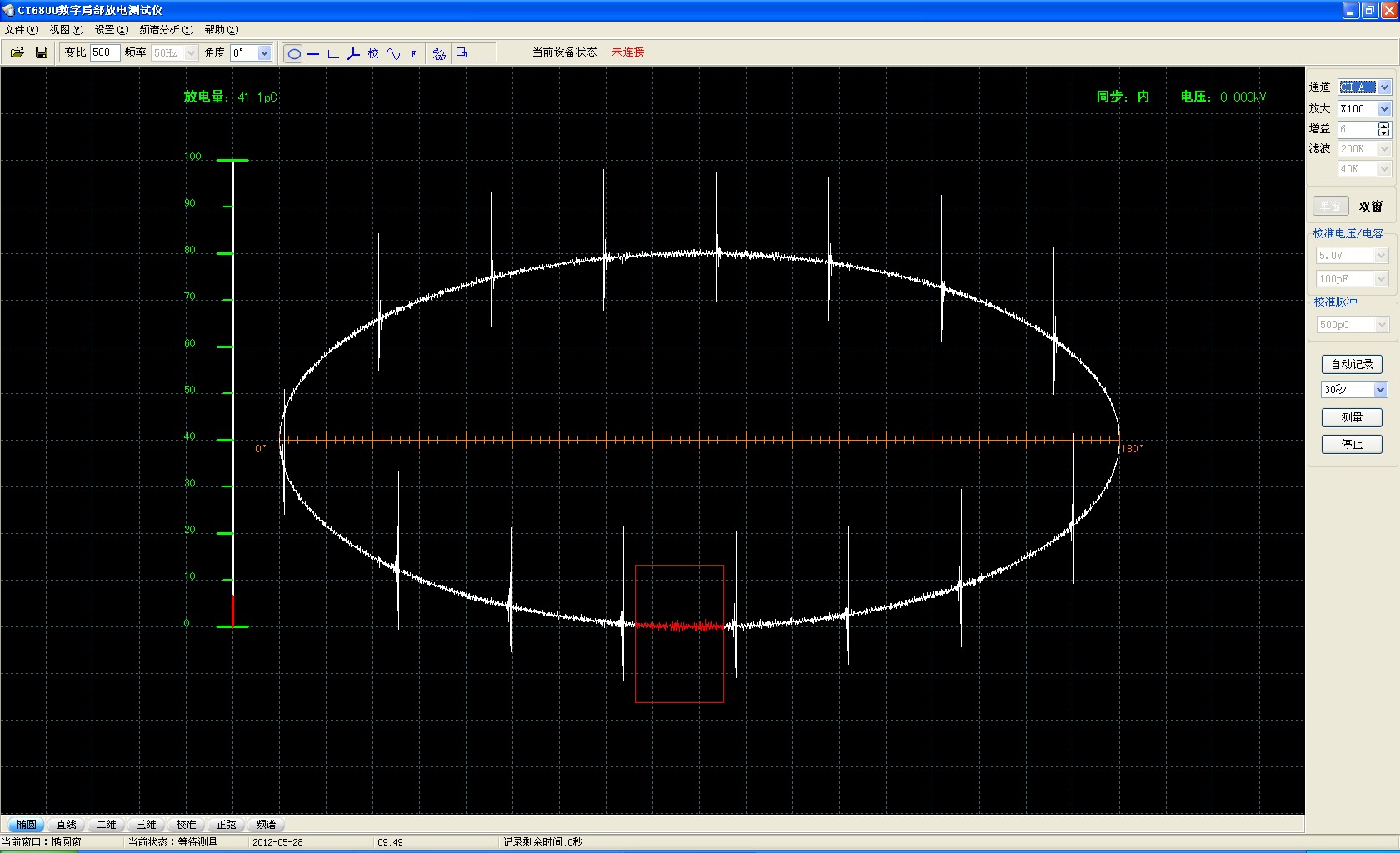

      上图中所示为用开窗方式观察了干扰最大处的背景值为41.1pC,可见背景干扰较小。
