安徽省宁国市东山村生物质发电厂在建现场110kV电缆故障检测及交流耐压试验

63K

       2017年11月26日,我司技术人员前往安徽省宁国市东山村生物质火力发电厂在建工地,对已经铺设对接完毕的三条110kV电压等级电缆,进行了电缆故障检测及交流耐压试验的相关现场操作,重点为客户分辨和解决了疑似电缆故障的问题,同时进行了耐压检测,试验过程安全可靠,数据真实有效,电力试验服务和结果得到客户的一致认可和好评。

一、被测电缆性能参数:


二、现场测试过程描述:


      试验当天天气晴朗,温度适中,满足户外高压试验操作条件。现场主变至断路器侧铺设有三条110kV电缆,总长不超过80米,根据客户先前试验的问题反馈,之前给三条电缆分别做交流耐压试验时,A、C两条电缆试验合格,B电缆耐压试验不理想,最高升压80kV,远没有达到耐压等级,客户判断疑似存在故障问题。

       根据现场电缆铺设及安装情况,首先做好试验前线路检查及验电工作,实际观察主变至断路器侧间隔50米左右,电缆在地下管道槽内铺设,外表无明显破损。运用我司CT5700电缆故障测试仪,先对电缆总长及故障点进行初步判断,结果显示,总长约62米,和实际接近,但波形显示无明显故障点。配合直流高压、球间隙放电以及电缆故障测试仪的波形监测,再次判断,无故障点的击穿效应,初步判断该B电缆疑似正常。利用CTSR系列变频串联谐振试验装置,对该电缆进行了交流耐压试验,根据先前反馈的最高升压至80kV的问题,第一阶段尝试100kV升压1分钟的尝试。结果显示,电压能够正常升至100kV,且保持1分钟内电缆部分无明显放电现象。第二阶段再次尝试升压128kV,5分钟,结果显示,也能正常保持,电缆也无明显放电现象。最后,根据最新规程要求,对该条电缆进行升压128kV电压等级,60min的耐压试验,结果显示,耐压稳定,数据合格。


三、试验数据结果分析:


       本次试验严格按照《GB 50150-2016 电气装置安装工程电气设备交接试验标准》。

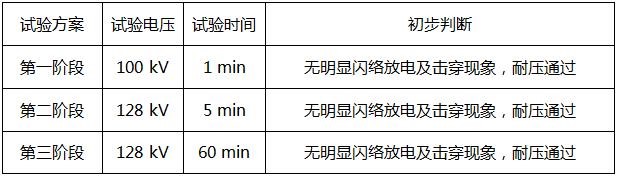

疑似故障电缆B-交流耐压阶段性检测





      对疑似故障的电缆B进行3个阶段的升压过程,分别为100kV,1min;128kV,5min;128kV,60分钟的耐压试验,均无明显的闪络放电及击穿现象,可以基本判断,B电缆应该正常,耐压试验合格。除此之外,为了更好的对比和验证,同时还对A、C电缆也进行了5min的交流耐压试验,以下是试验数据:

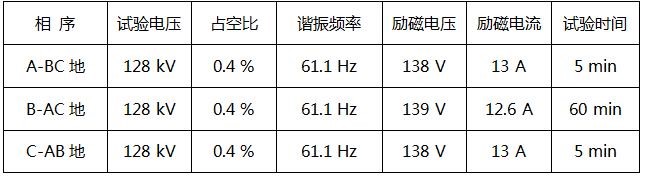

3条电缆耐压数据对比


      最后,针对本次重点判断B相电缆疑似故障的问题及耐压试验, A、C电缆只进行5分钟耐压试验,从升压状况及试验数据分析得出,本次试验的B相电缆,在60分钟耐压过程中,无明显闪络放电及击穿现象,耐压合格!
