杭州富春路10kV电缆故障点查找

63K

       2018年7月20日,我司技术人员配合用户,针对杭州本地现场一条长约1公里左右的故障电缆,进行了故障点的查找与排除工作,最终找出故障位置,顺利完成试验。

时间:2018年7月20日

地点:杭州市富春路

试验:1km电缆故障点的查找与排除

设备:CT5700电缆故障测试仪、绝缘电阻表、数字万用表

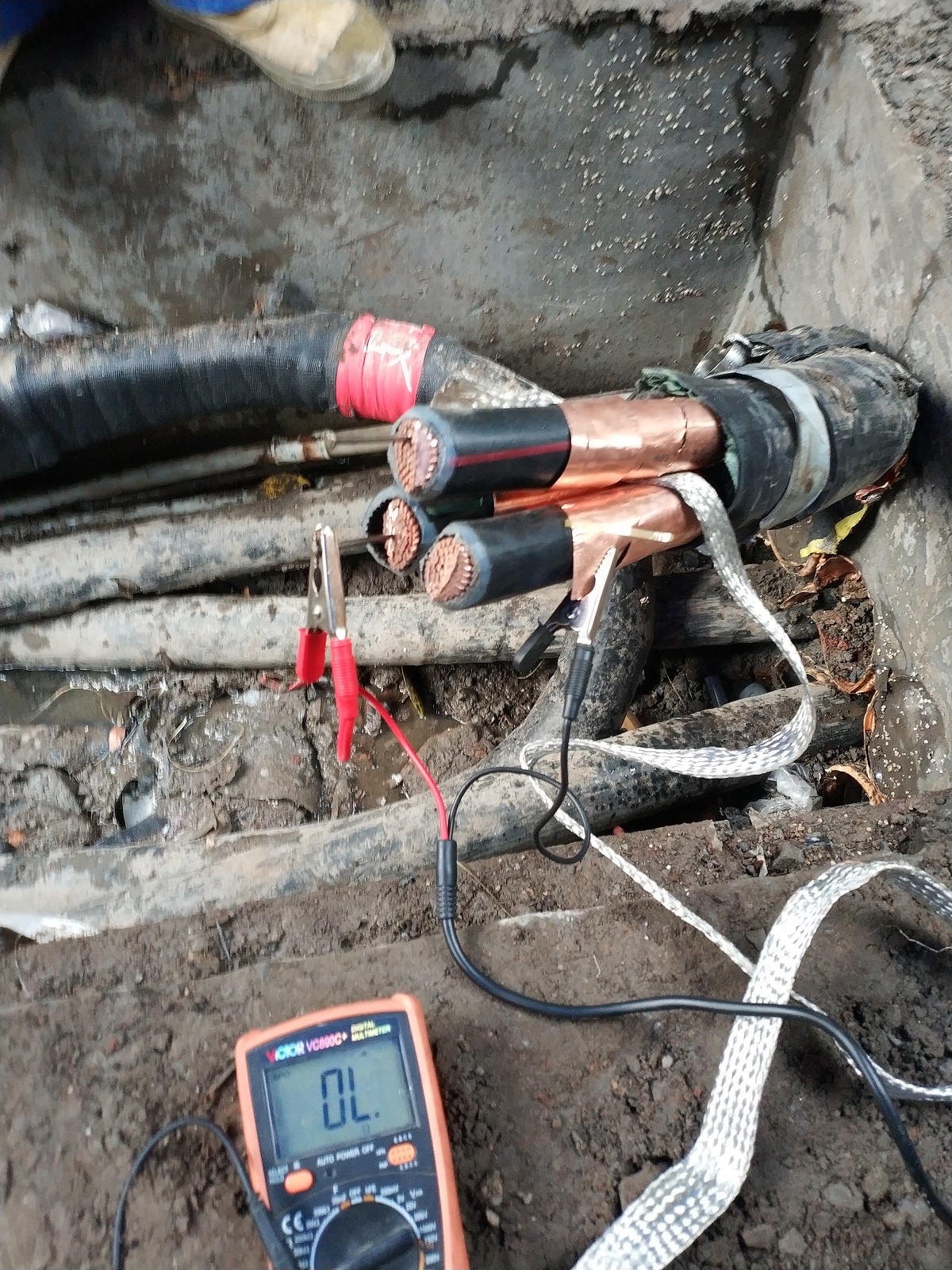

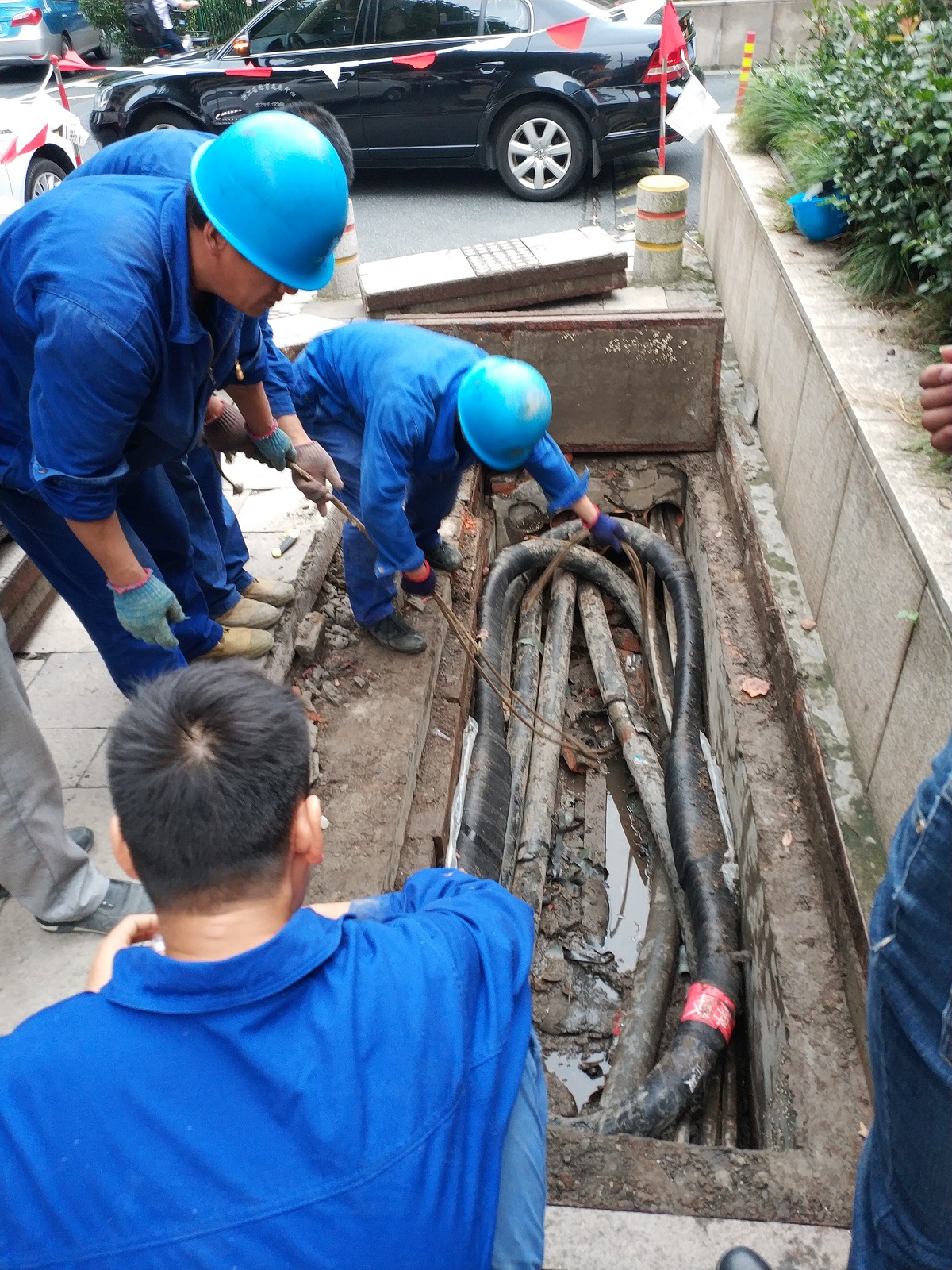

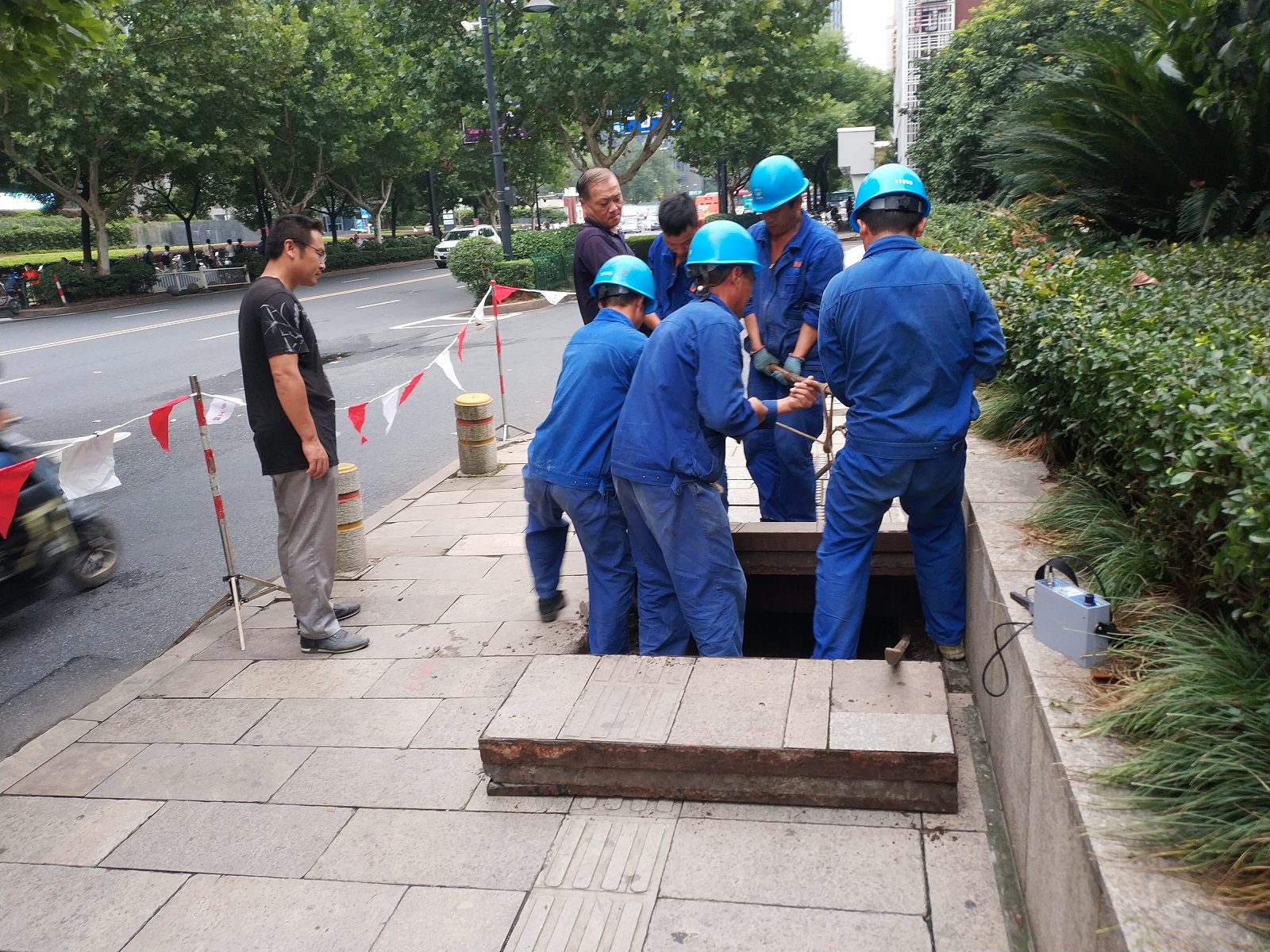

试验描述:电缆标记全场约1025米,从大楼地下室配电房一端引出,以半沟渠半地埋形式穿梭主干街道至另一端大楼地下室。通过绝缘电阻的测试结果发现,AB相正常,C相为0。通过电缆故障测试仪的测试,其AB正常相的大致波形可以发现,测试全场约为1020米,和标定值基本吻合,对故障C相的波形显示,在462米位置处存在故障点,初步判断为低阻故障。根据现场电缆实际路径,采用冲闪法,通过对电缆故障点判断的大致位置上进行了听声,最终顺利找到故障位置。发现电缆外皮已经炸开,C相芯线直接接地。

试验结果:我司技术人员配合用户,针对杭州本地现场一条长约1公里左右的故障电缆,进行了故障点的查找与排除工作,最终找出故障位置,顺利完成试验。
