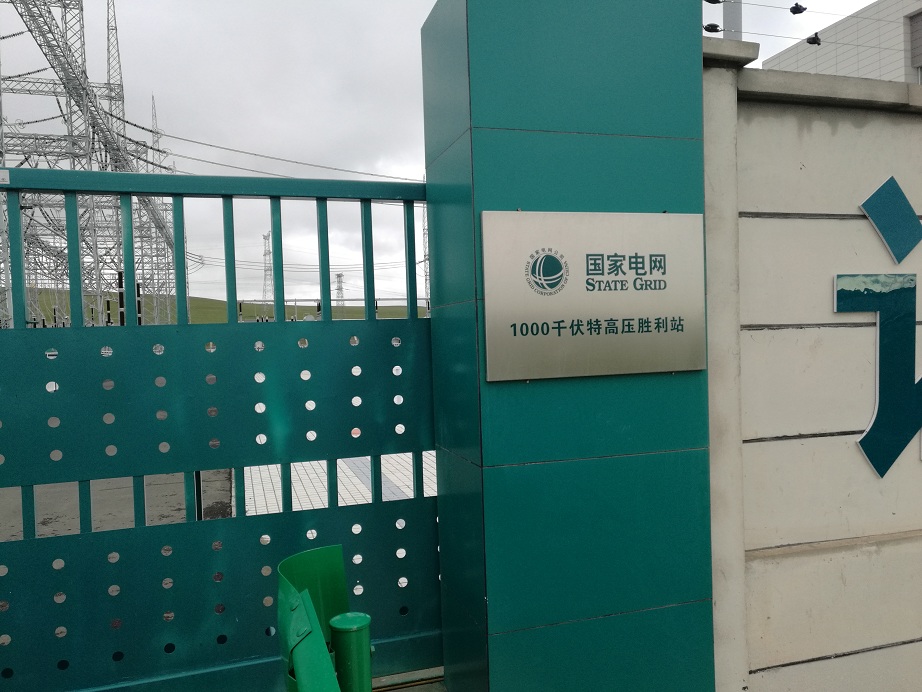

内蒙古1000千伏特高压胜利站大地网接地装置特性测量试验

63K

      2018年9月3日,我司技术人前往内蒙古1000千伏特高压胜利站进行大地网接地装置特性测量试验。根据DL/T 475-2017 接地装置特性参数测量导则规定的要求并结合变电站现场地形情况和试验条件,选择电流-电压三级法夹角布线测试法测量变电站接地网的各种特性参数,其中电流线3100m,电压2500m。

试验详情:

1、试验环境和试验人员:

试验时间:2018.09.03       试验天气:晴

试验人员:姚正为、黑龙江送变电有限公司相关技术试验员

2、试验依据:

GB/T 50832-2013 《1000kV系统电气装置安装工程电气设备交接试验标准》

DL/T 621-1997 《交流电气装置的接地》

DL/T475-2006 《接地装置特性参数测量导则》

Q/GDW278-2009  《1000KV 变电站接地技术规范》

3、试验设备:

CT5210  大功率变频信号源

CTGL10  隔离变压器

CT5202  选频万用表

CT5202C 电流采集无线通讯仪

4、试验情况:

     根据GB/T17949.1-2000和DL/T475-2006规定的要求并结合变电站现场地形情况和试验条件,选择电流-电压三级法夹角布线测试法测量变电站接地网的各种特性参数,其中电流线3100m,电压线2500m.

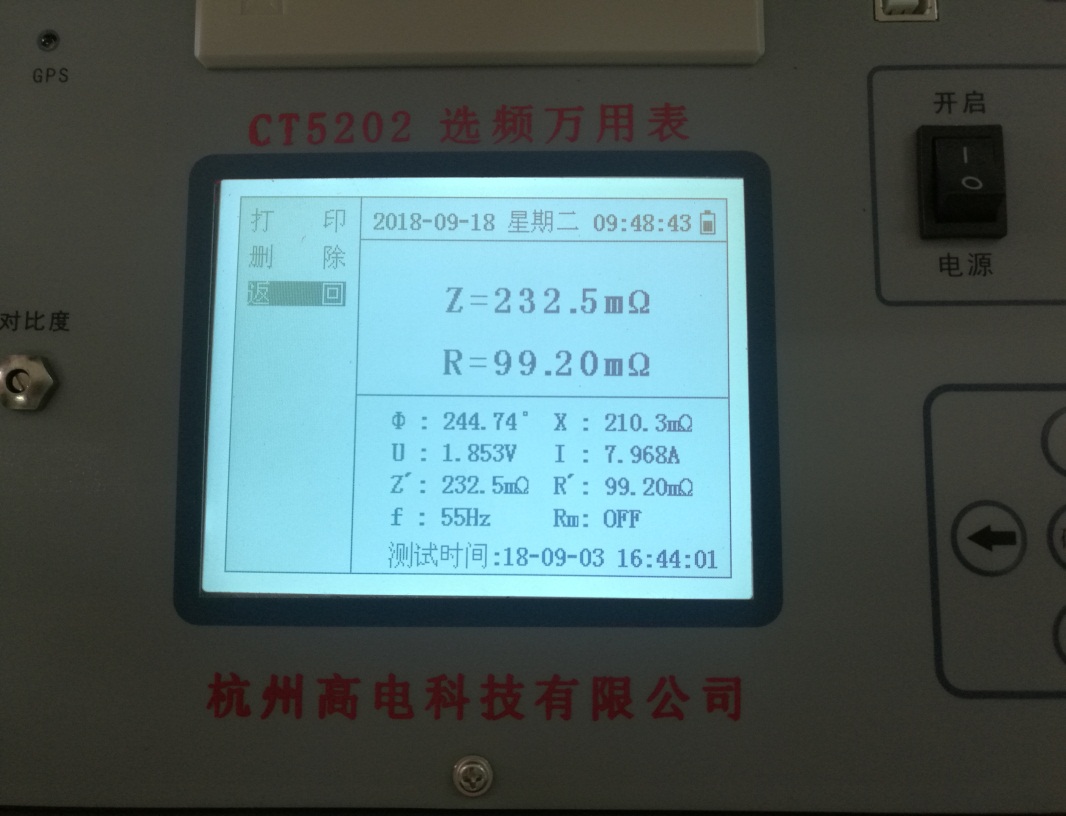

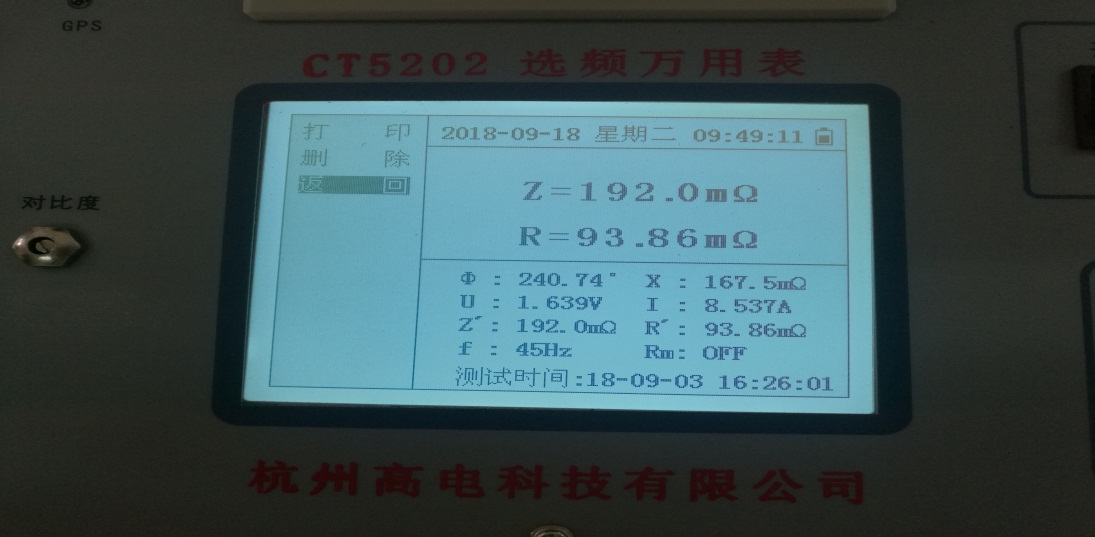

     试验使用异频法测量变电站的接地网阻抗,试验中采用45HZ和55HZ测试,结果如下图所示:

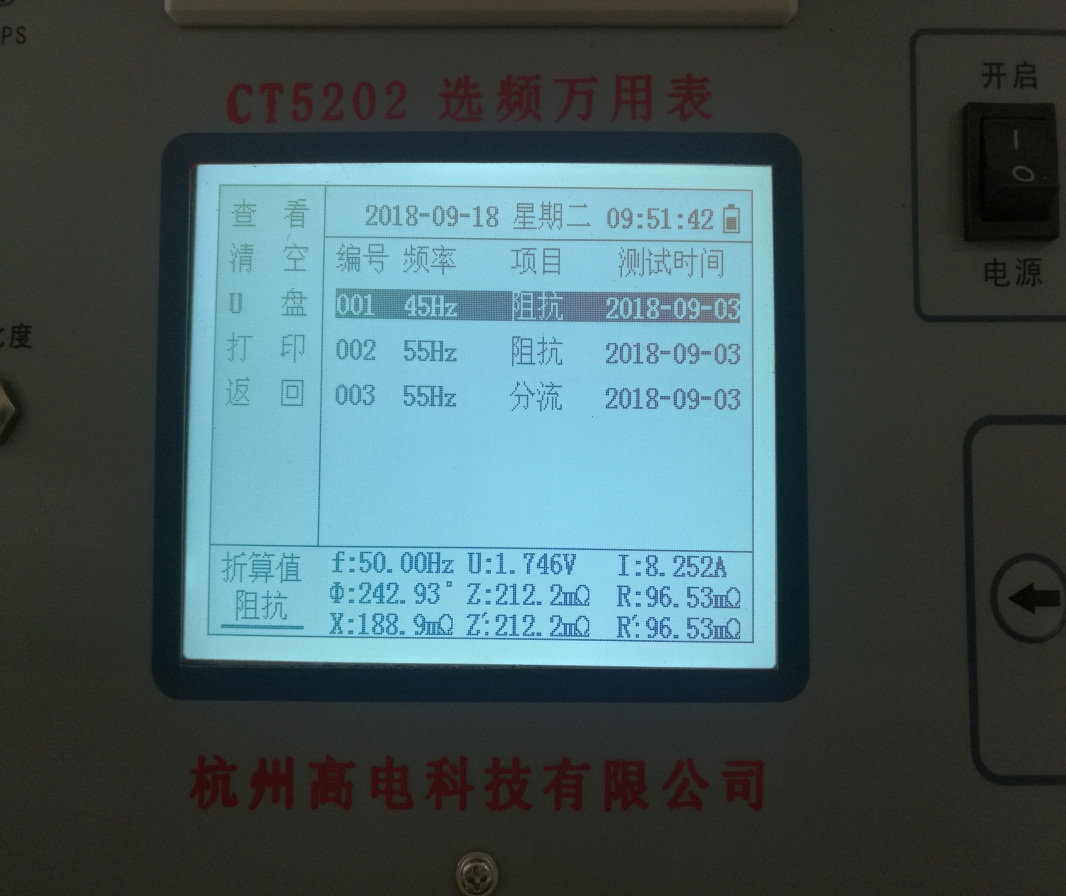

(45Hz、55Hz、折算后)

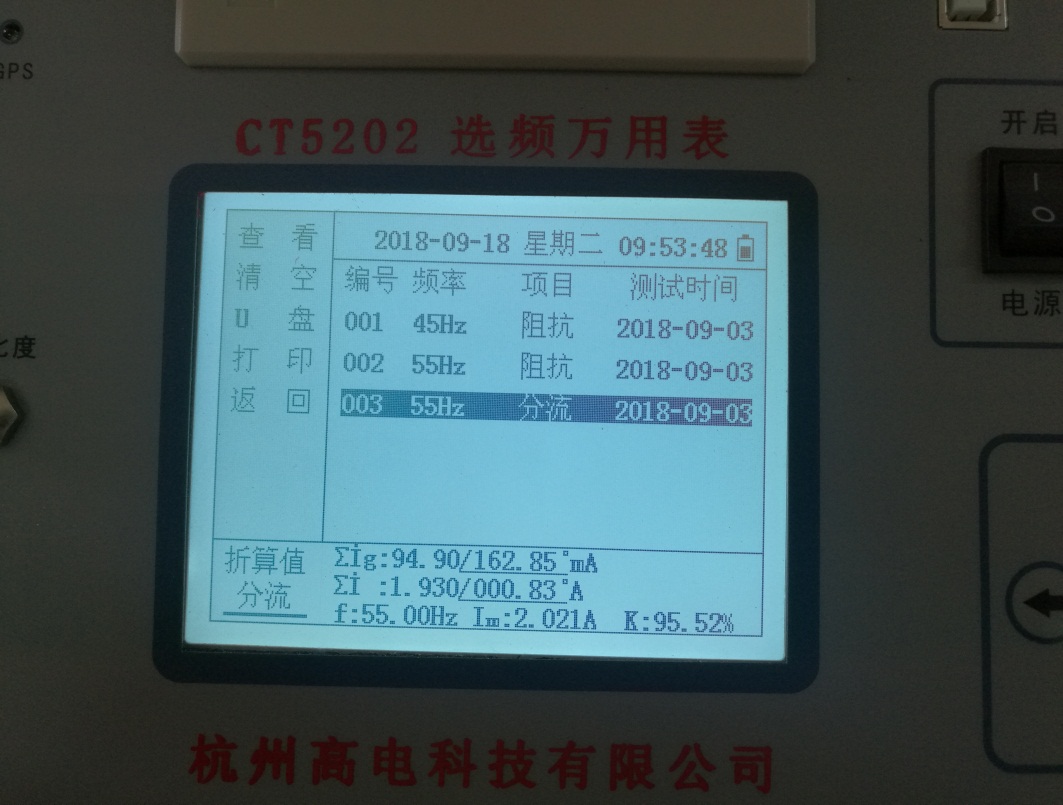

(分流向量测试数据)

5、试验结论:

(1) 胜利1000kV变电站的接地阻抗值为212.2毫欧,设计值为240毫欧,小于设计值的要求。

(2) 分流向量的测试,符合变电站内的实际分流情况。
