江干区三堡35kV电缆故障排查

63K

为城市电缆送电通畅保驾护航

解决用户燃眉之急,精准、快速、高效!

工程抢修热线:15805717965

【高压电缆故障原因】

       夏天是电缆故障发生的高峰期,也是火灾的高峰期,造成电路故障频发的首要原因就是电缆长期负荷运行。当普通电缆长期超负荷运行,常因受到电流的热效应,持续发热,最后导致电缆温度升高,造成电缆不断老化,最终导致电缆绝缘性能下降,成为发生故障的隐患。杭州高电利用自身有利条件,组建电缆故障特别行动组,专门针对夏日频繁出现电缆故障现象,在第一时间帮助用户找到故障点,确保送电安全!

试验时间: 2021年04月09日

试验地点: 杭州江干区三堡

试验项目: 35kV电缆故障查找

试验描述:电缆头两端分别位于35kV开关站和用户单位地下室配电房内,根据现场专工描述,该条电缆全长1300米左右。其中A相绝缘电阻值存在明显问题,B相、C相正常。


绝缘电阻测试:(MΩ)

相别

A

B

C

主绝缘电阻

小于100

≥5000

≥5000

万用表导通测量:

相别

A-地

B-地

C-地

A-B

B-C

C-A

导通

不通

不通

不通

不通

不通

不通

初步测试:试验前已先将两头三相分别悬空,铠装、铜屏蔽依旧接地处理。采用高压兆欧表进行试验,分别测得电缆A、B、C三相对主绝缘的绝缘电阻,再用万用表分别测量电缆三相对地,相与相之间的导通情况,便于初步判断电缆故障类型。利用低压脉冲法及路径测试仪先对电缆A、B、C三相进行电缆全场及路径测试。经低压脉冲波形分析,B相与C相波形正常!  同时,与电缆实际安装图进行对比,两处疑似故障点位置均为电缆中间接头位置,其接头位置沿电缆路径也已经基本锁定。

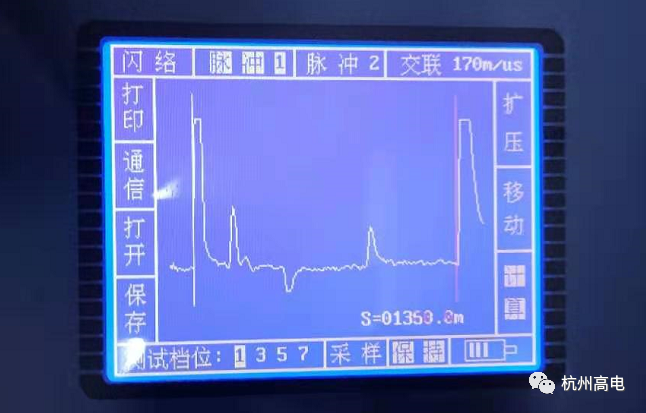

故障电缆波形数据图

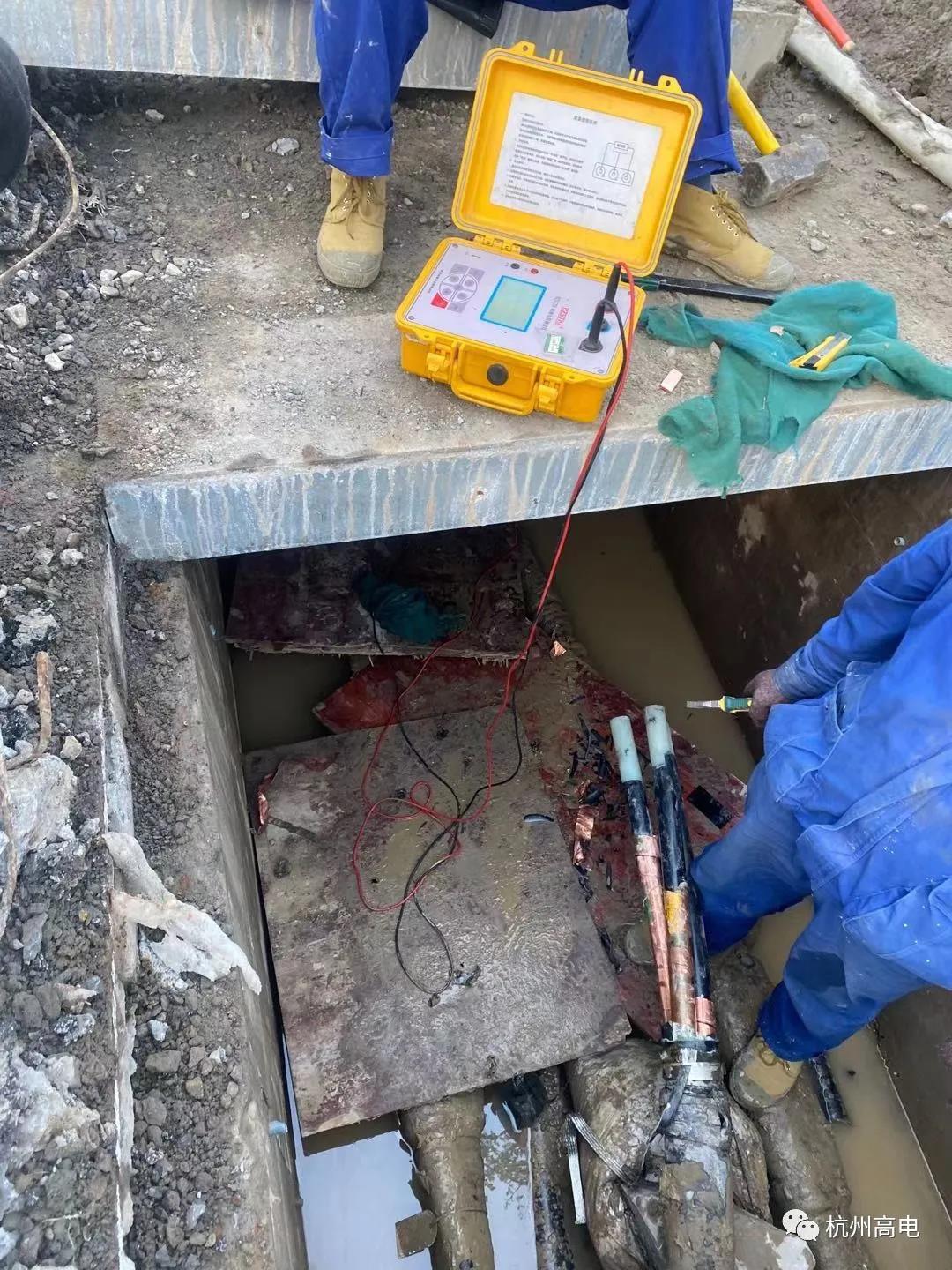

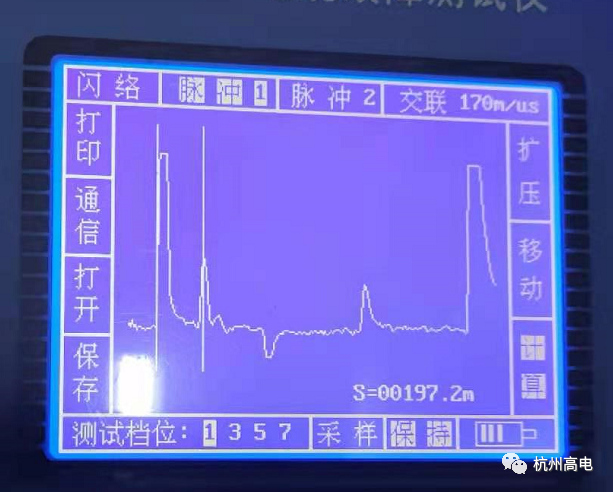

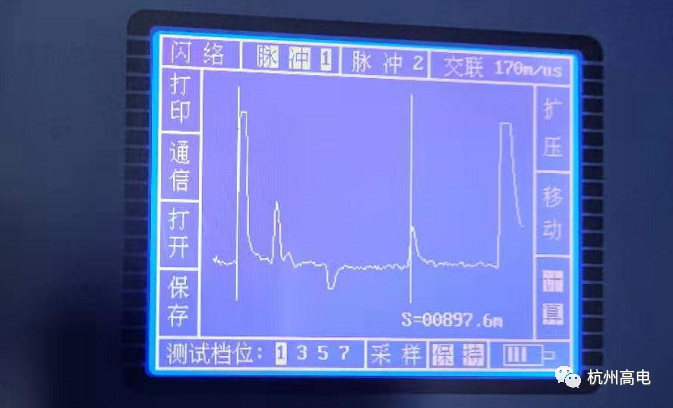

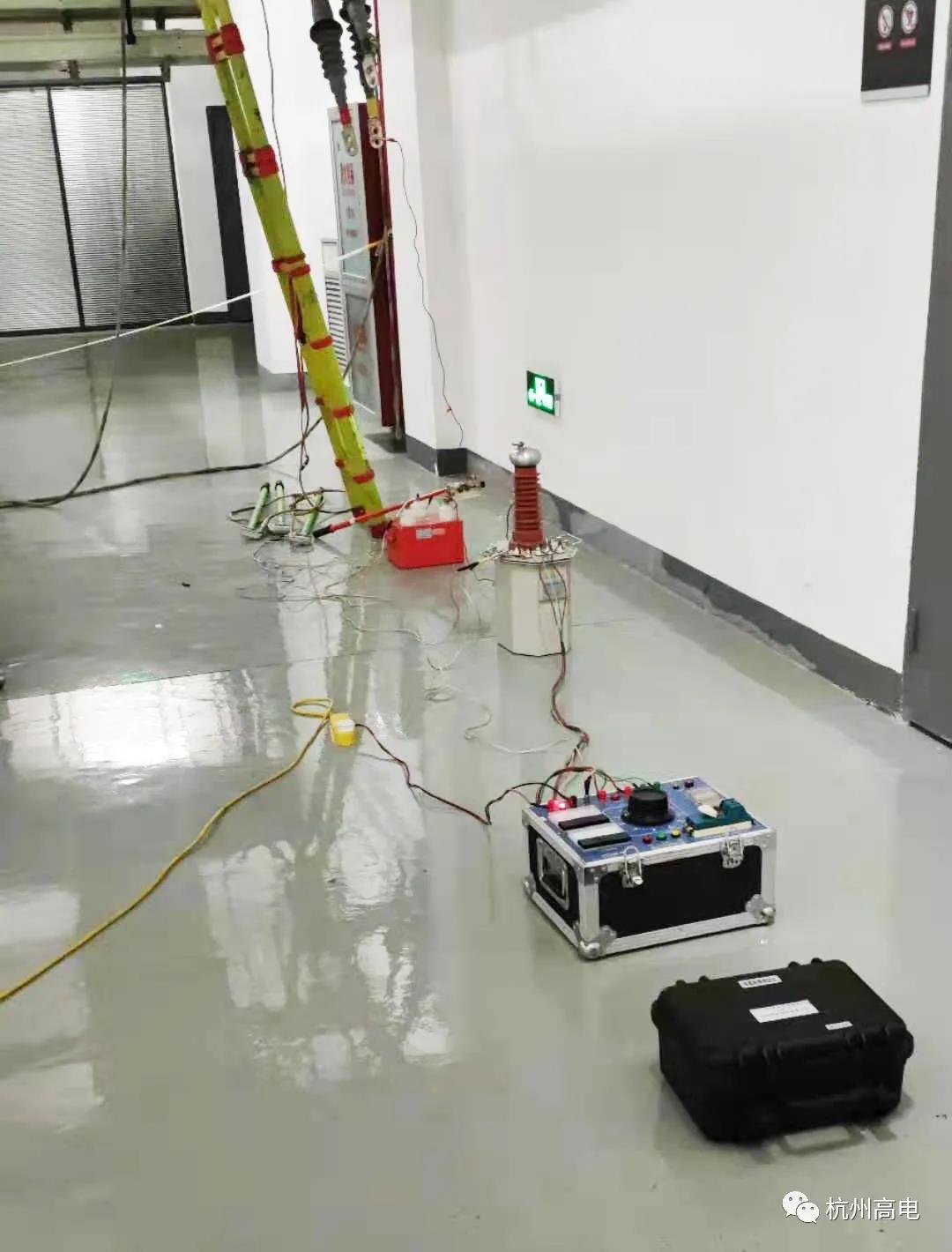

高压闪络法精准定位:为确保故障点精确定位,通过高压闪络法球间隙直流放电方式进行验证,并通过现场进行高压闪络放电声音监听来确定具体的故障点位置。沿电缆路径排查,共发现两处存在放电现象。与低压脉冲故障波形显示位置约200m、900m位置基本吻合,现场剥开电缆外护套发现电缆铠装已经遭到破坏。

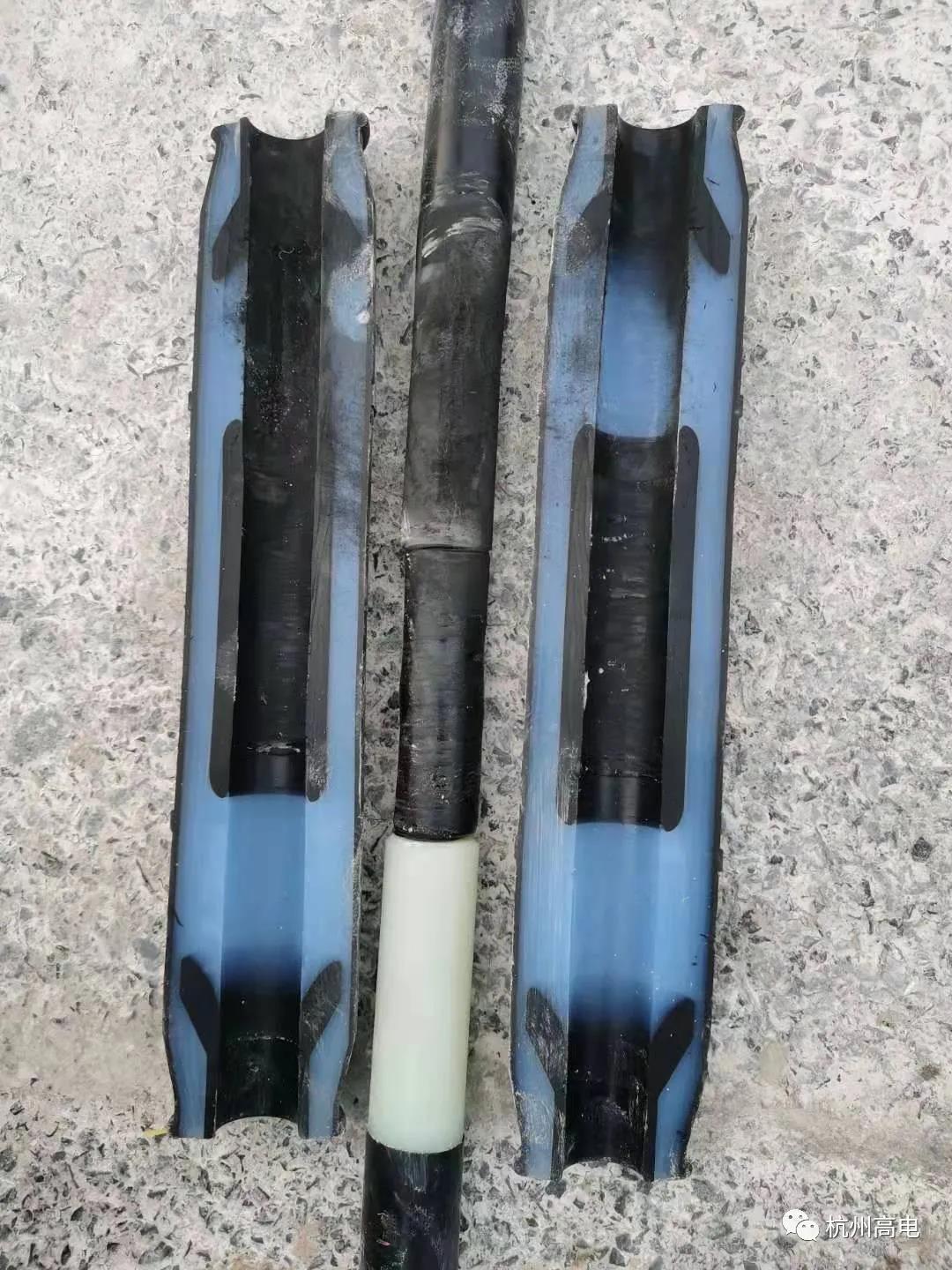

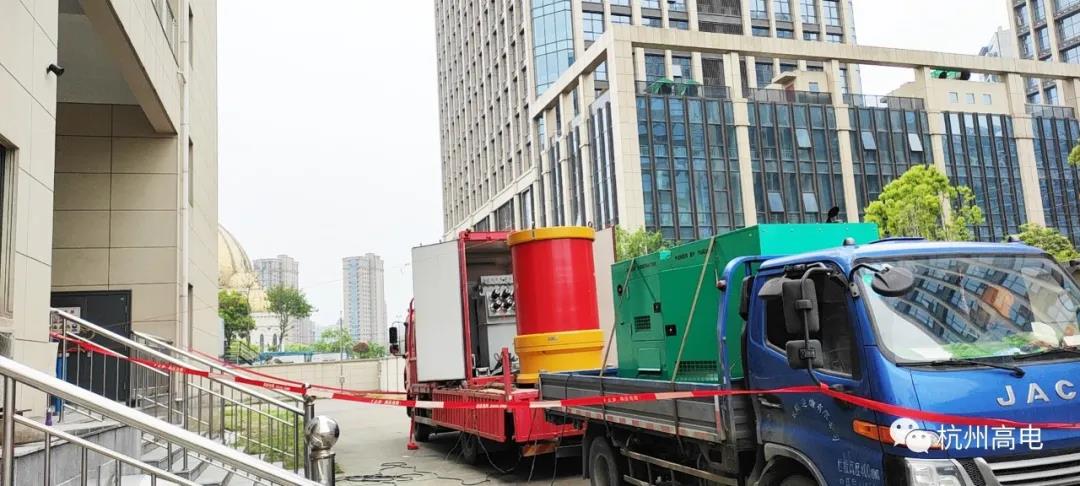

结论:该35kV故障电缆,全长约1300米,其中B、C两相正常,A相存在故障。经排查后定位故障点开挖验证后发现A相电缆接头位置由于绝缘老化已经击穿,导致电缆无法正常运行。最后,由电缆抢修班进行中间接头修复,确认三相绝缘电阻值正常后。试验班组,争对该条全长约1300米35kV电缆进行耐压试验。最终耐压试验合格,可以投入使用。
