象山某光伏电站,35kV电缆故障查找!

63K

电缆故障查找


【高压电缆故障原因】

造成电缆故障频发的首要原因就是电缆长期负荷运行。当普通电缆长期超负荷运行,常因受到电流的热效应,持续发热,最后导致电缆温度升高,造成电缆不断老化,最终导致电缆绝缘性能下降,成为发生故障的隐患。但也可能是受外力影响,城市建设施工过程中,高压地埋电缆遭到意外破坏在所难免。


16日,我司试验人员前往宁波象山某光伏电站,进行35kV电缆故障查找试验!


象山某光伏电站,35kV电缆故障查找!


象山某光伏电站,35kV电缆故障查找!


象山某光伏电站,35kV电缆故障查找!


试验时间:2021年08月16日

验地点:宁波象山

试验项目:35kV电缆振荡波试验

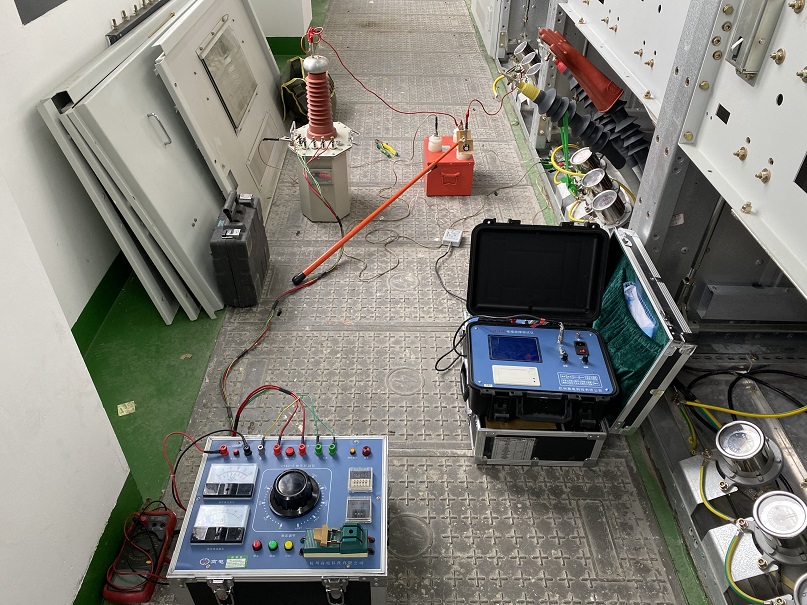

试验设备:CT5053绝缘电阻测试仪、CT5700A电缆故障测试仪、CT5707管线定位仪

试验前准备:

电缆头两端分别位于光伏电站与工地临时配电站,相隔4公里。根据现场专工描述,该35kV电缆A相无法正常进行耐压试验,B相、C相正常。

初步测试:

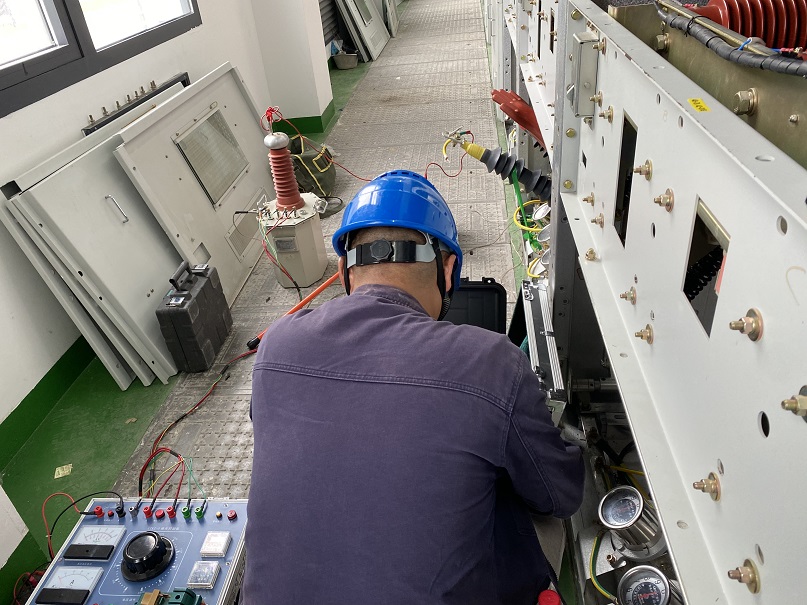

试验前已先将两头三相分别悬空,铠装、铜屏蔽依旧接地处理。采用高压兆欧表进行试验,分别测得电缆A、B、C三相对主绝缘的绝缘电阻,再用万用表分别测量电缆三相对地,相与相之间的导通情况,便于初步判断电缆故障类型。

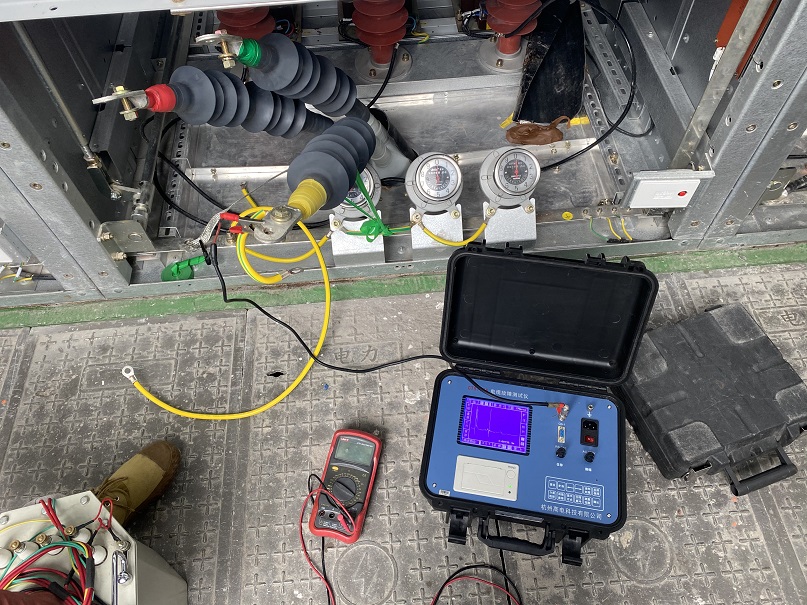

通过低压脉冲法测试,测得电缆长度约4022米,与实际情况基本符合。测得A相约3879m处存在疑似故障波形,但无法通过波形判断其电缆故障原因,需进行进步一测试。

高压闪络法精准定位:

为确保故障点精确定位,通过高压闪络法球间隙直流放电方式进行验证,并通过现场进行高压闪络放电声音监听来确定具体的故障点位置。

最终在距电缆终端160米处监听到明显放电声音!
