绝缘子盐密测试仪的测试步骤

63K

绝缘子盐密测试仪的主要功能是测试绝缘子等值盐密的值,为此需要用户根据实际情况设定绝缘子表面积、溶液体积等参数。仪器配备微型打印机,方便数据记录。仪器可以存储100组数据数据,并能查看和删除。


绝缘子盐密测试仪测试步骤:

一)选取绝缘子:带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子;非带电绝缘子串应取任意位置的三片绝缘子。


二)配置溶剂

建议选用去离子水,即蒸馏水,或者饮用纯净水,要求其电导率小于10μS/cm。取水量过少时,会造成污秽中的可溶性盐份未能全部溶解。建议取水量参照下面2种方法之一。

方法一:对单片普通型悬式绝缘子,建议用水量按300ml取。

当被测绝缘子(包括悬式绝缘子及支柱绝缘子的单元裙段)的表面积与普通型悬式绝缘子不同时,可根据面积大小按比例适当增减用水量,具体用水量如下表:

表1 绝缘子表面积与盐密测量用水量的关系

面积cm

≤1500

>15002000

>20002500

>25003000

用水量ml

300

400

500

600





绝缘子表面积与盐密测量用水量的关系


方法二:按每平方厘米表面积用水0.2ml计算总用水量。


三)擦拭表面污秽

建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。

以纱布和蒸馏水为例,擦拭步骤如下:

1、取两种纱布侵入上述7.2中配置好的蒸馏水中,再用洁净镊子把水挤干后取出。

2、使用第一片湿纱布擦拭绝缘子,直至绝缘子表面基本洁净。

3、使用第二片湿纱布擦拭绝缘子,直至绝缘子表面完全洁净。

注意:湿纱巾取出时以不滴水为宜,保证在擦拭时溶液不流失,否则测试结果会有偏差。


四)溶解

将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中,充分搅拌,使污秽充分溶解在去离子水中,得到污秽溶液。

注:未溶解物质为非可溶性物质,其对测试结果没有影响。


五)测试

将电极插入溶液中,等待2分钟后再读数。本仪器内置绝缘子等值附盐密度的计算公式,可以直接读出盐密值。

注意事项:

1、宜将电极长度的1/3以上插入溶液,过短将会影响温度测量。

2、测试时不宜让电极接触杯壁,以免影响电导值和温度值。


电导电极的保养与维护:

本电极是二个镀铂黑的铂片(铂黑电极)构成,其电极常数为0.80~1.20范围。电导电极的电极头容易损坏。

测量时,小心勿碰撞容器,以免损坏。电导电极在测量很低电导率的溶液时,应选用溶解度小的中性玻璃,石英或塑料材质的容器。为防止镀铂黑电极使用时产生铂黑的惰化,必须在使用前与使用后浸在蒸馏水中。一旦发现镀铂黑的电极产生惰化,可用蒸馏水冲洗或重新配置铂黑电极。

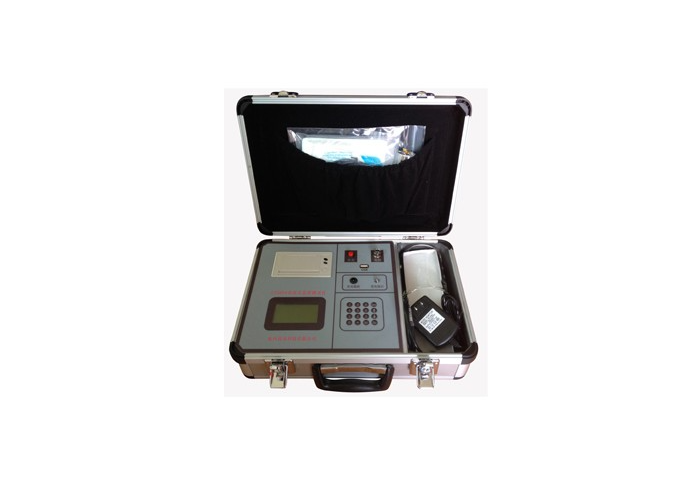

CT5604直读式盐密测试仪


盐密仪是针对电力系统防污闪检测而研制的,用于测量绝缘子表面等值附盐密度(以下简称“盐密”)的专用测量仪器,同时还可以测量溶液的电导率和温度。整机以其测量精度高、读数直观、测量范围大、使用方便等特点广泛地应用于电力、教学、科研及其它相关行业。


功能特点:


1、具有量程自动切换功能;

2、测量范围大,盐密范围0.0001mg/cm2~9.9999mg/cm2;

3、自动进行温度补偿,直接显示20℃时的标准电导率和等值附盐(ESDD);

4、对使用电导率大于10μs/cm的清洗液,具有自动祛除清洗液自身电导和原始含盐量的功能,降低了对清洗液的要求;

5、通过带电修正系数,自动将不带电测量的盐密度(ESDD)转换为带电测量的盐密度(ESDD);

6、具有存储、打印、数据上传等功能,并可存储400组数据;

7、内置大容量充电锂电池,适合野外现场使用。
