国内某电厂，有1台大容量49万变压器，在测试低压侧绕组时，三相直流电阻数据如下：

Rab=1.367mΩ；

Rbc=1.189mΩ；

Rca=1.189mΩ，

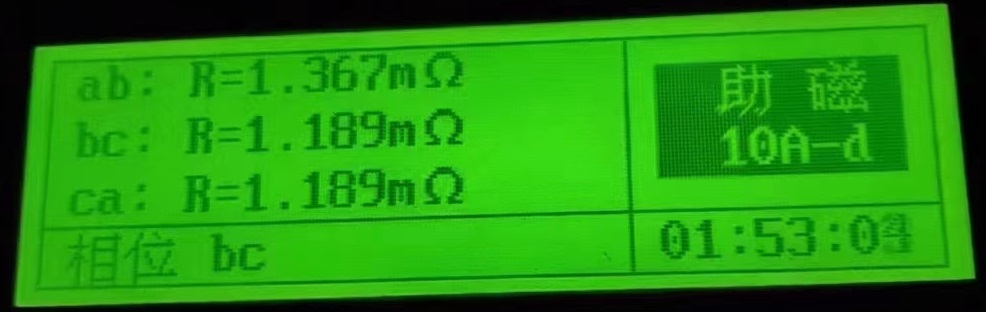

发现三相严重不平衡！如图：

用户初步判断为绕阻充磁的缘故，因此，紧急调用我司CT3110变压器直阻消磁仪（见http://www.hzhv.com/products/show-606.html）进行消磁处理！

最后，采用我司CT3320Z三通道助磁直阻仪（见http://www.hzhv.com/products/show-722.html）复核测试，达到要求值！

CT3120消磁直阻仪系列：

本仪器是一款集直阻测试、消磁的二合一产品，既可以测试变压器、互感器、电抗器、电机等感性负载的直流电阻。同时针对大型电力变压器互感器直流电阻试验后剩磁危害，也具备消磁试验模式，对保护电力变压器互感器免受励磁涌流冲击，和安全投运有极其重要的作用仪器具备自动消磁模式，用户不必重复操作。消磁时间上最快几分钟即可！

基本功能：

1、仪器采用缓降式直流变频衰减，只对任意一相消磁就能达到消磁的目的。

2、一机多用，集直阻测试、消磁，自动、手动电流可选，快速消磁。

3、适用于35KV及以上电力变压器及互感器投运前消除剩磁。

4、大屏幕液晶显示，全中文菜单，测试结果可保存，打印。

技术参数：

1、分类环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在野外环境使用）。

2、结构形式与尺寸

3、使用电源：工作电源：电压AC220V±10%，频率50Hz±10%，测试电压：DC28V，电流输出：恒流10mA 、100mA、1A、5A、10A（10A机型）、20A档（20A机型）用户可根据需要，选用不同的型号的仪器。

4、使用环境：环境温度：-20℃～50℃，相对湿度：≤80%，工作方式：连续

5、测试指标：20A：200μΩ--1Ω，10A：300μΩ--2Ω，5A：1mΩ--4Ω，1A：100mΩ-20Ω，100mA：10Ω-200Ω，10mA：100Ω-20kΩ

  准确度： 0.2%读数±2字，最高分辨率：0.1μΩ

6、存储数量：200条

7、消磁电流：自动、手动10A、5A、3A、1A、100mA可选

8、消磁时间：3-30分钟/次左右（不分电压等级和容量）

9、消磁方式：

缓降式直流变频衰减消磁，可调整电流档位下降幅度和电流下降幅度。

标准消磁：电流档位下降幅度： 0.05% , 电流下降幅度： 0.05%

快速消磁：电流档位下降幅度： 0.3% , 电流下降幅度：0.3%

自动消磁：电流档位下降幅度：0.2% , 电流下降幅度：0.2%

自定义消磁模式：可以根据设备不同和消磁效果设置。

CT3340Z三通道助磁直阻仪：

根据电力设备预防性试验规程《 DL/T 596 — 2004 》的要求,在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻。

基本功能：

1、本仪器采用顶开式或车载式结构,体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。

2、大屏幕320240液晶中文显示，

3、特别适合多分接点有载开关不断流连续测试,测量过程动态提示，

4、自动消弧电流指示及声光指示报警，

5、测试记录可编辑用户信息保存、打印。测试结果采用表格方式，

6、可以同时显示带分接开关的变压器每个节点直阻并自动计算不平衡率,可大大缩短测量时间,提高工作效率。

7、如配用数据管理软件，保存的数据通过USB传送到U盘,进行另存、打印、清空等多项操作,或直接通过上位机电脑操作测试,保存的文件格式为Excel或txt文件格式。

产品选型：

1、CT3310Z，10A机型：三通道： 5A+5A、1A+1A    单通道： 10A、5A、1A

2、CT3320Z，20A机型：三通道：10A+10A、5A+5A、1A+1A   单通道：20A、10A、5A、1A

3、CT3340Z，40A机型：三通道：20A+20A、10A+10A、5A+5A、1A+1A  单通道：40A、20A、10A、5A、1A

1、分类环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在野外环境使用）。

2、结构形式与尺寸：便携式

    型     式：便携式

    主机外形尺寸：410×320×260 mm

    包      装：铝合金机箱

    质      量：10Kg

3、使用电源：

    工作电源：电压AC220V±10%，频率50Hz±10%

    电流输出：

    1）10A机型：三通道： 5A+5A、1A+1A，单通道： 10A、5A、1A

    2）20A机型：三通道：10A+10A、5A+5A、1A+1A，单通道：20A、10A、5A、1A

    3）40A机型：三通道：20A+20A、10A+10A、5A+5A、1A+1A，单通道：40A、20A、10A、5A、1A

4、使用环境：◇环境温度：-20℃～50℃

    相对湿度：≤80%

    工作方式：风冷

5、测试指标：

    温      度： -55℃～+125℃

    测试范围：1mΩ～200Ω

                   40A：1mΩ～1Ω（40A机型）

                   20A：1mΩ～1Ω（20A机型）

                   10A：1mΩ～2Ω（10A机型）

                     5A：10mΩ～5Ω

                     1A：1Ω～200Ω

     准 确 度 ： 0.2%读数±2字

     最高分辨率：0.1μΩ
