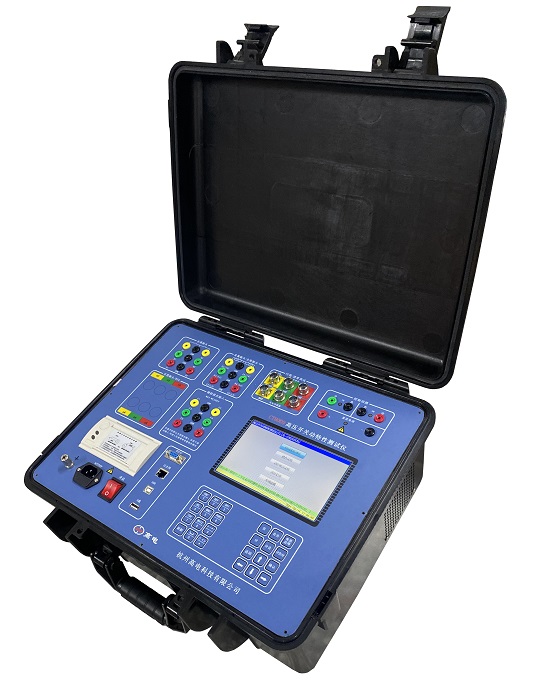

高压开关动特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本开发的，它将现代光电隔离技术、大规模可编程逻辑电路技术与高压设备测量技术进行有机结合。以人机对话的方式操作。具有智能化、功能全、数据准确可靠、抗干扰能力 强、操作简便、体积小、重量轻、外观美等特点。适用于各种型号的真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关 等。

别名：高压开关测试仪、高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

执行标准：DL/T 846.3-2004

★功能特点

◇适用于国内外各型真空开关、油开关、SF6开关、石墨触头开关（选配）、双端接地测试（选配）、隔离开关、GIS组合电器的机械、电气特性测试。

◇每个测试通道均具备良好的感应电泄放保护电路，在550kV变电站母线带电的情况下可靠测试。

◇可测试12路金属主触头、6路合阻触头和3（6）路石墨触头的参数（选配）。

◇具备三路模拟量行程传感器、三路数字量行程传感器的测试接口（3路选配）。

◇一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有时间，行程、速度波形以及数据报表。

◇能够编辑保存50组各种速度定义的开关型号，方便测试。

◇内置大功率隔离式可调压直流电源（标准配置）以及数字式的交流调压电源（AD型选配），可进行动作电压测试，长时间的机械寿命测试（达一万次）以及用于电机储能。

◇仪器具备完善的机内历史数据管理功能。

◇仪器配备大尺寸高亮真彩色液晶屏和24键键盘，以提供更高效的人机交互接口。

★技术指标

1、时间测量范围：1～20000ms，准确度：±（0.05%t+0.1）ms

1～2000ms，分辨率0.1ms；

2000～20000ms，分辨率1ms

2、模拟传感器输入测量范围：0～5V

3、模拟传感器电阻范围：200Ω～5kΩ

4、数字传感器接口：长线驱动器RS422接口

5、数字传感器测量角度准确度：±0.1º，分辨率：0.05º，行程测量范围取决于传感器长度。最高1000mm。最小分辨率0.01mm

6、行程测量准确度：±（0.5%L+0.2）mm

7、速度测量范围：0～20m/s，分辨率0.01m/s

8、直流电源输出：5～260V/20A，最大功率4kW

9、交流电源输出：5～260V/20A，最大功率5kW（AD型选配）

10、合闸电阻测量范围：20～5000Ω；分辨率1欧，准确度±（1%R+2Ω）（选配）

11、石墨触头：适配石墨触头测试器，记录范围和分辨率同普通金属触头，准确度：±0.2%读数±1个字。（选配）

12、双端接地：适配石墨触头/双端接地测试器，记录范围和分辨率同普通金属触头，准确度：±0.2%读数±1个字。（选配）

13、触发启动电压：≥30V

14、工作电源：198～264V AC，47～63Hz

15、工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米

16、主机重量：10kg；

17、外形尺寸：机箱款型订购时根据机型、功能、用途注明。

ABS箱型：472 mm（长）×365mm（宽）×210mm（高）

4U插箱（AD）型：（宽）483 mm×450mm（深）×178mm（高）
