为了规范 10kV 电缆线路超低频介损试验检测工作,及时 发现电缆受潮、老化等情况,提高 10kV 交联聚乙烯电缆线 路健康水平和供电可靠性,特制定本标准。
一、超低频介损试验检测判断标准
超低频介损试验检测判断标准参照 IEEE-400-2013 《有 屏蔽层电力电缆系统绝缘层现场型试验与评估导则》制定, 本标准适用于 10kV 交联聚乙烯电缆超低频介损试验检测。
“介损随时间稳定性”、“介损变化率”、“介损平均值” 三个指标是电缆线路超低频介损试验检测结果的主要判据, 根据检测数值所处的范围不同, 共分为正常状态、注意状态 和异常状态三种状态,分别对应“无需采取行动”、“1 年后 复测”和“立即采取检修行动”三种检修策略。具体如表 1 所示。
表 1 10kV 交联聚乙烯电缆超低频介损检测判断标准
随时间稳定性 |
关系 |
介损变化率 |
关系 |
介损平均值 |
电缆状态 |
检修策略 |
<0. 1 |
与 |
<5 |
与 |
<4 |
正常状态 |
无需采取 行动 |
0.1 至 0.5 |
或 |
5 至 80 |
或 |
4 至 50 |
注意状态 |
1 年后复测 |
>0.5 |
或 |
>80 |
或 |
>50 |
异常状态 |
立即采取 检修行动 |
二、超低频介损试验检测方法
(一)试验设备
超低频介损试验检测装置接线图如图 1 所示, 检测装置 主要包括测试主机(集超低频电源、测量模块、数据分析模
块等为一体)、无局放高压连接电缆以及接地线等三个部分。
图 1 超低频介损试验检测接线图
(二)试验方法
1 . 电缆测距:采用测距仪对电缆线路的长度、接头位 置与数量进行测试;
2.绝缘电阻测量: 超低频介损试验测试前,采用 5000V 绝缘电阻测试仪测量电缆的绝缘电阻;
3 .试验接线:检查电缆终端清洁并处于良好状态,将 高压连接电缆一侧与被测电缆终端连接,另一侧与测试主机 连接,将其他相电缆终端与检测装置接地。
4 .参数设置:测试前在测试主机上设置电缆名称、长 度、电缆绝缘类型、敷设方式等信息, 选择交联电缆测试程 序;

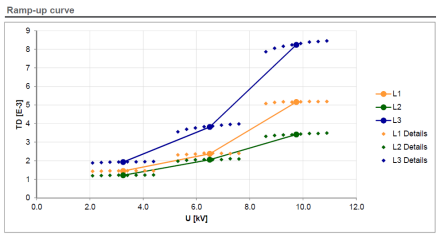

5 .介损测试:点击介损测试按钮,对被测电缆进行加
压,自动测试 0.5Uo ,1.0Uo ,1.5Uo 三个电压下相关介损数
据,得到介损值以及测试曲线, 如图 2 所示。
在每个电压水平下,自动测量 8 个介质损耗(TD) 数值, 测量结果给出 TD 平均值,TD 差值和 TD 标准偏差(数据精度
应确保达到 10-6 )。图 3 为 TD 测试实际例子。
图 3 电缆超低频介损测试结果
6 .数据保存:将测试结果与测试报告保存至主机并通 过 USB 接口保存至 U 盘。
(三)试验步骤
1 .确认被测电缆停电,被测电缆近端和远端与电力系
统完全断开,远端三相悬空,并互相保持足够的安全距离。
2.使用 5000V 绝缘电阻测试仪对电缆 A、B、C 三相进 行对地绝缘电阻测量,并进行放电。
3 .被测电缆近端连接上测试系统主机,确保仪器工作 接地及保护接地可靠。
4.采用介损测试软件,设置 U0=8.7kV,在 0.5U0、1.0U0、 1.5U0 三个测试电压下自动测量介损,每个测试电压分别测 量 8 个周期的数据,计算平均值。按照该程序完成被测电缆 的 A 相、 B 相、 C 相的介损测试。
5 .试验结束后,先将电压降至零位,然后切断电源, 接地放电。
6 .试验过程参照附件 2 执行, 并按照附件 3 要求做好 检测数据记录。
(四) 试验结果处理
1 .根据实际测试结果,依据表 1 得出电缆的状态及检 修策略。
2 .按照附件 4 要求做好试验数据整理及试验报告编制 工作。
3 .超低频介损检测结果为注意或异常状态时可以安装 泄漏电流补偿装置进行复测, 根据复测结果重新确定电缆状 态。
三、超低频介损试验检测要求
(一) 试验检测周期
1.10kV 交联聚乙烯电缆在投运前进行 1 次超低频介损
试验,试验结果合格后方可投入运行。
2.重要政治活动供电保障前,针对重要客户直供和同 母线电缆线路开展超低频介损试验。
(二) 设备解体分析
1.对于超低频检测结果为异常状态的电缆,运维单位 尽快安排停电检修。停电后优先切除运行环境较差的电缆中 间接头, 切除后两段电缆线路分别测试超低频介损值, 如试 验检测数据正常, 则被切除的电缆中间接头为故障点, 如试 验检测数据仍异常, 则重复上述方法进行电缆中间接头切 除,直至全部电缆介损值正常。
2.运维单位在异常状态电缆检修后第二天将故障电缆 中间接头送检电科院, 同时提供介损试验检测原始数据, 电 科院 3 日内出具设备解体分析报告。
