配电系统无功补偿方式

根据电力用户对无功功率的需求情况和负荷性质，配电网的无功补偿方式主要有变电站中高压集中补偿方式、低压集中补偿方式、配电线路补偿方式和就地补偿方式等四种。

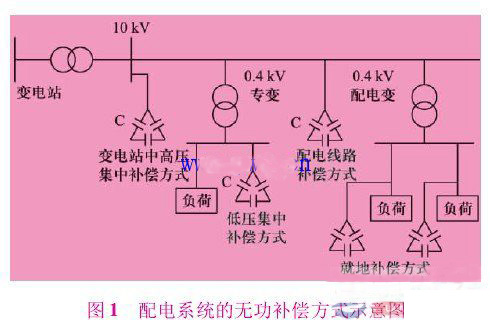

配电系统的无功补偿方式示意图，如下：

一、变电站中高压集中无功补偿

变电站中高压集中补偿方式主要针对变电站的无功功率需求进行补偿，其主要目的是提高配电网的功率因数及终端变电所的电压，并对主变压器的无功损耗进行补偿。

无功补偿装置一般连接在变电站的10kV母线上，具有较好的电压改善效果和较高的设备利用率，设备维护和管理也较为方便，但投资较大，补偿范围较小，对10kV配电网的降损作用不大。

二、低压集中无功补偿

低压集中补偿方式主要针对配变电所的无功功率需求进行补偿，其主要目的是提高专用变压器用户的功率因数，实现无功功率的就地平衡，对配电网和配变电所的降损有一定的作用，也有助于保持该用户的电压水平。

一般在配电变压器0.4kV侧进行集中补偿，具有较好的电压改善效果和较高的设备利用率，设备维护和管理也较为方便，补偿装置可与低压配电装置一起安装到配变电所内，但投资较大，对补偿装置安装点到负荷段的设备及线路上的功率因数不能进行补偿。

三、配电线路无功补偿

配电线路补偿方式主要针对10kV配电线路的无功负荷进行补偿，主要目的是弥补配电网中大量公用变压器无功补偿的不足，以提高配电网的功率因数，达到降损升压的目的。

一般在架空线路的杆塔上安装户外并联电容器进行无功补偿，(电工天下 www.dgjs123.com)具有较好的电压改善效果和很高的设备利用率，设备维护和管理也较为方便，投资较小，但由于远离变电站，易出现保护不易配置，控制成本高，易受安装环境及空间限制等问题。

四、就地补偿

就地无功补偿方式主要针对终端用户的无功功率需求进行补偿，可有效降低线损率，改善电压质量，减小电压损失，改善用电设备的起动和运行条件，提高线路供电能力。

补偿装置一般装设在需要无功补偿的用电设备旁边，具有较好的电压改善效果，补偿范围较大，但涉及面广，不便于设备维护、管理，且投资较大，设备利用率较低。
