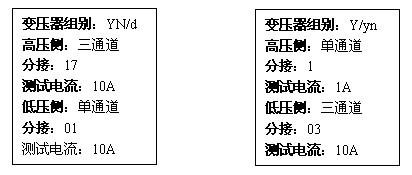

1. 仪器开机后设置右图中参数是为了方便用户形成智能数据表单，确定合适的字符标识、三通道/单通道方式、分接档位数、电流大小进行测试。

注：终止条件建议选择手动

2. 对于有中压侧的变压器，可根据联接组别类型可相应并入合适的高（低）压侧，设置分接开关档位数时+1。

3. 当三绕组变压器接法为“YN”时，可采用三通道测试（或单通道）测试。三通道测试时，变压器加载绕组磁通电流流向为A、C→B，仪器端子IO侧无电流流过。

4. 为避免变压器接法为“YN”时中性点引线虚接，建议先进行AO、BO、CO单通道测试。

5. 当被测变压器绕组接线为“D”或“Y”时，只能使用本仪器的单通道来测试，此时变压器加载电流流向为“A→B”模式。

6. 对于三相有载变压器且高压侧绕组为“YN”接线时，本仪器测试完数据时不用放电，可直接切换有载开关进行下一档测试。

7. 单通道测试时，可将仪器A、C路电源叠加，比如仪器最高大电流为10A时，通过并联可以倍加到20A。

接线方法如图：除原接在试品上的A钳、B钳，再在A钳外侧并联C钳。

8. 测试案例：

注：图中示意了三通道、单通道、单通道电源叠加三种测试接线，请注意区别！

注：如对仪器设置及测试方法有疑问时，请仔细参照说明书对仪器进行正确的设置和接线。
