DW2-35开关测试

63K

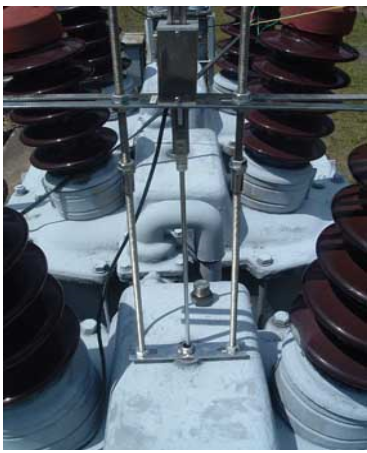

1.安装:选用1mm传感器

· 安装传感器时,在油桶上部加油孔处固定T形支柱,连接螺杆,以便固定传感器支板;或用万能支架悬吊传感器。

· 连接行程杆(M8-430mm)和光栅尺(长度600mm),如行程杆长度不够,可连接M5-150、M-400接长杆。


2.测试:以内电源、手动操动方式为例

· 连结测试线A1、B1、C1分别至开关一侧静触头A、B、C相,将另一侧静触头互连短接汇合后连至仪器共端。

· 连接分+、合+、负直流输出线至开关操动机构控制回路。(须断开二次回路控制电源,避免两个电源冲突)连接地线等。

· 电源选择置内;调整电源,操动方式置手动。

· 仪器开机后,在数据表上调整速度,按左右光标键调至V2。

· 按选项键将指示跳至Sc=60处,按左(右)光标键将数值调至Sc=16。

· 按分合键设置分(合)操作方式。

· 按操作键后显示请稍候后,再按手分(手合)键,开关动作,仪器显示数据表。
