LW8-35开关测试

63K

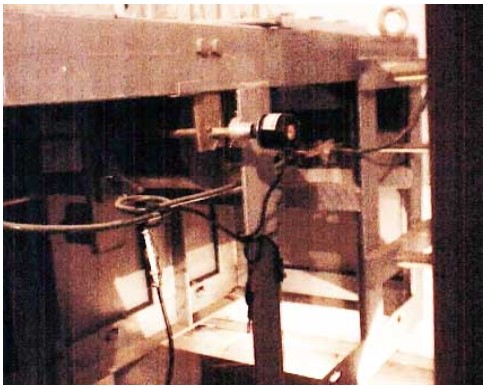

1.  安装:角度传感器轴心柔性连接(或吸合、或用爪型片固定)至拐臂轴心,将传感器用万能安装支架固定在开关本体上。

2.  测试:

1)方法一:将仪器速度定义为V0,以合前(分后)10ms的定义测试。

  · 比例=1.00可暂不改变(也可直接调整至比例=1.60)

  · 设置分(合)送电方式;按操作键后开关动作,显示测试数据

  · 测试后根据S值,重新调整比例=1.60即可(比例=总行程/S),或调整比例使S=95mm(即标准行程值)

  · LW6B-110,LW25-110,LW11-110,ZW8-12均可按此测试

2)方法二:将仪器速度定义为V4,合闸时设置Su=1.0,分闸时设置Su=2.0,这时的定义为合前10度或分后20度的速度定义。

  参照以上设置,测试完毕后调整比例使S=95mm(即标准行程值)。此时速度值即为所需值。
