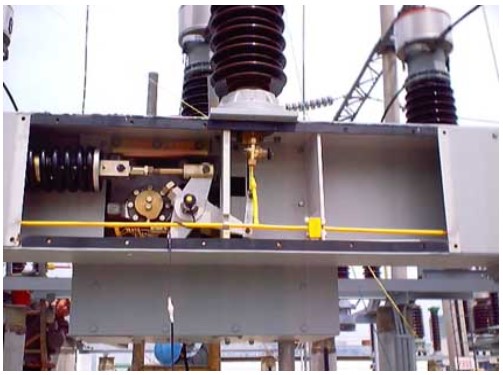

LW25-110开关测试

63K

(西开,选用1度角传感器)

1.安装与接线:同上。

2.测试设置:

仪器开机在V0状态,测试完毕后,调整比例使S=150mm(即标准行程值)。翻页至行程--时间(S-T)曲线,利用自定义坐标分析法测算!

3.计算步骤:

合闸时:确定起点:移动光标,确定总行程前10%点,按选项键。确定终点:移动光标,确定合闸时间点,按选项键。此时自动计算此段的平均速度。如图显示。

分闸时(示意图略):确定起点:移动光标,确定分闸时间点,按选项键。确定终点:移动光标,确定总行程后10%点,按选项键。此时自动计算此段的平均速度。

其他如LW16、LW6B-110,LW11-110,ZW8-12等开关均可参照执行。
