SN10-10Ⅱ开关测试

63K

SN10-10Ⅱ(SW3、SW4、SW6、SW7等类似)

1.安装:选用1mm传感器

· 打开油帽,拧下逆止阀,连接行程杆和光栅尺,架设支柱承托传感器,或用万能支架悬吊传感器。(注意选配不同的行程杆与光栅尺)如行程杆长度不够,可连接M5-150、M5-400接长杆加长。

2.测试:以内电源、程控操动方式为例。

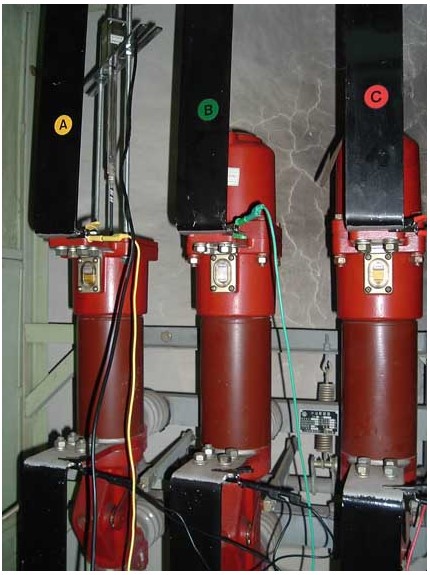

· 连接测试线A1、B1、C1分别至开关静触头A、B、C相,将动触头互连短接,汇合后连至仪器共端。

· 连接分+、合+、负直流输出线至开关操动机构控制回路。(须断开二次回路控制电源,避免两个电源冲突)。

· 电源选择置内;调整电源,操动方式置程控。

· 在数据表上调整速度定义为V1;(符合SN10定义)。

· 按选项键将指示跳至Sc=60处,按左右光标键将数值调至Sc=27。

· 按分合键设置分(合)操作方式。

· 按操作键,开关动作,仪器显示数据表。
