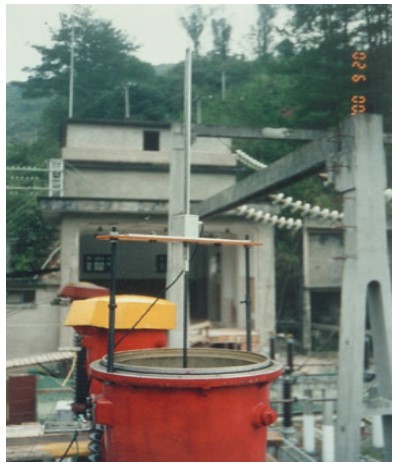

SW7-110开关测试

63K

1.安装:选用1mm传感器,750光栅尺。

安装图参见SN10传感器安装。SW7开关油帽间距比较大,在支柱上连结支柱连片,再行连接传感器托板,或采用500mm专用托板。

连接测试线A1、B1、C1分别至开关静触头A、B、C相,将动触头互连短接汇合后连至仪器共端。


2.测试:以内电源程控测试。

· 数据表上速度定义调整为V1(符合SW7定义)

· 按选项键将◄指示跳至Sc=60处(仪器默认Sc=60)。按左右光标键调至Sc=80(符合SW7定义)

· 按分合键设置分(合)操作方式

· 按操作键,开关动作。仪器显示数据表。
