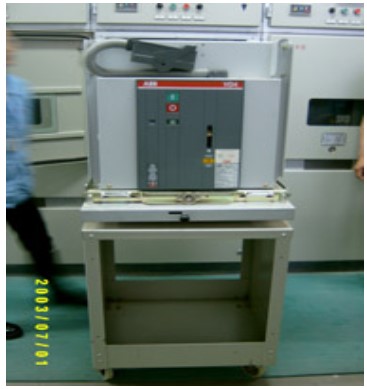

VS1、VD4、3AH5真空开关测试

63K

1.安装:此类开关拐轴在侧面,打开塑料封盖,角度传感器吸合至拐臂轴心,将传感器用万能安装支架固定在开关本体上。

2.测试:

· 将仪器速度定义为V0;(K=1.00)。

· 设置分/合H(F)送电方式;按操作键后开关动作,显示测试数据。

· 测试后根据总行程S(开距+超程)值,重新调整比例K值(K=总行程/S),调整比列K值后显示的V0为开关动杆运动的速度,即分后10ms(合前10ms)的速度。

注意事项:

1)如真空开关VS1测速,应开距加超程作为总行程,得到K=总行程/S。因为角度传感器检测到合闸点后,继续运动到超程结束才停止。

2)如开关生产厂家定义的速度不同于默认的预设定义V0,调整K使总行程等于真实行程后,也可直接在S-T图形上通过两点法坐标计算。

3)如果速度无数据,看看合(分)闸S-T曲线,是否合闸向上,分闸向下,如果相反则用转换线予以矫正。
