11月21日，我司高压电气试验队地网技术人员前往连云港市东海县城西双湖220kV变电站，携带我司自主研发生产的CT5250大地网接地参数测试系统,对该220kV变电站进行全站接地导通、跨步电压、分流向量、主接地电阻、接地网导体热稳定性校核等进行测试。

时间：2018年11月21日下午

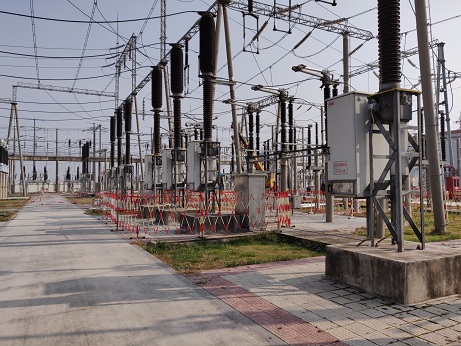

地点：连云港市东海县城西双湖220kV变电站

试验：变电站大地网接地电阻、接地阻抗、分流向量、跨步电压、电气接地导通性等试验内容

设备：CT5250大电流地网接地参数测试系统（套）

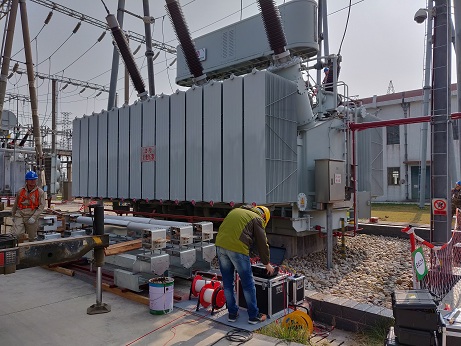

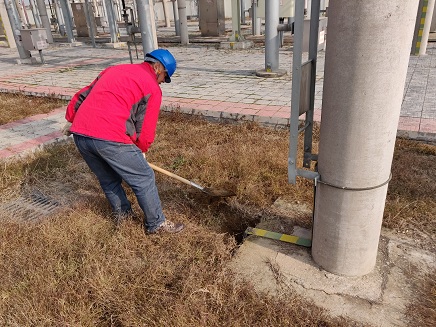

试验内容：试验人员根据现场布置情况，初步测得主接地网呈现长方形状，长约185m，最大处宽约135m，其最大对角线长约230m。根据现场布线测定，电压测试线全长约1600m，电流测试线全长约1600m。并拟定采用夹角变频测量法进行主接地网接地阻抗与接地电阻测试。测试结果符合标准，测试顺利完成！接地阻抗测试结束后，收电位线，其它的分流、场区地表电位梯度分布、跨步电位差、接触电位差等测试同步进行。保障了试验数据精准同时也提升了试验效率。并对全站接地采用选点开挖检查的方法，对接地网的腐蚀情况。检查判断实际扁铁接地导通性的验证工作。之后对测试数据进行分析整理，顺利完成试验！接地导通测试过程中，测得几处阻值明显过大的点位。做好标记，随后一一针对异常点位进行开挖工作。当挖开后发现，柜体无接地装置。整理过程中，写入报告内，递交给用户！
