连云港市赣榆区申城220 kV变电站地网参数试验

63K

      11月23日,我司高压电气试验队地网技术人员前往连云港市赣榆区申城220 kV变电站,携带我司自主研发生产的CT5250大地网接地参数测试系统,对变电站进行为期两天的地网试验。

时间:2018年11月23日下午

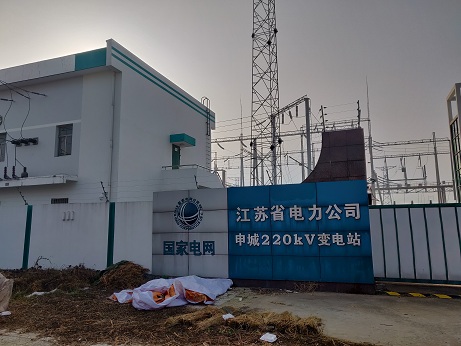

地点:连云港市赣榆区申城220 kV变电站

试验:变电站大地网接地电阻、接地阻抗、分流向量、跨步电压、电气接地导通性等试验内容

设备: CT5250大电流地网接地参数测试系统(套)

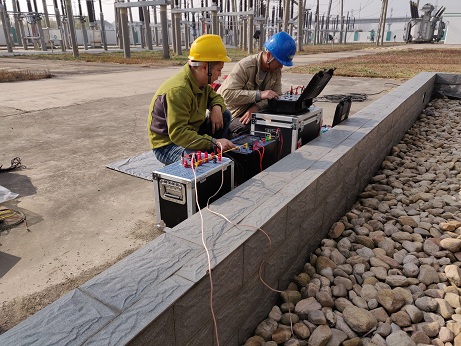

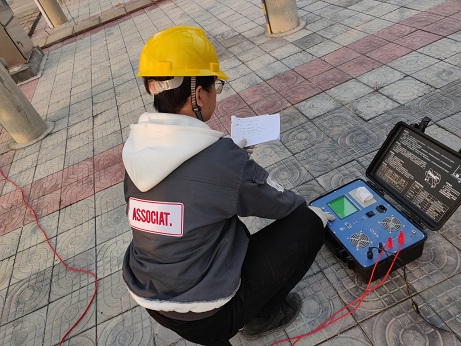

试验详情:试验人员根据现场布置情况,初步测得主接地网呈现长方形状,长约155m,最大处宽约140m,其最大对角线长约208m。  我司高压电气试验队地网人员,通过对现场环境全面的勘察,最终拟定采用夹角变频法测量的方式进行测试。电压极与电流极分别与站内电流注入G点连线成30度夹角,拉线长度约为1600m。测试结果符合标准,测试顺利完成!并通过开挖抽查等手段确定接地网的腐蚀情况,开展接地阻抗检测、接地网引下线导通检测、热稳定校核、接触电压和跨步电压测量、场区地表电位梯度等检测工作,评估接地网状态。在进行接地阻抗测量的同时,对接地阻抗测试点附近进行了跨步电压、接触电势测量,测试结果按照设计时最大故障入地电流这算,并记录各测量点附近的接触电势和跨步电压测量值。最后对测得数据进行记录分析,并向用户提交了完整的测试评估报告,获得好评!
