杭州中河南路10kV电缆故障排查

63K

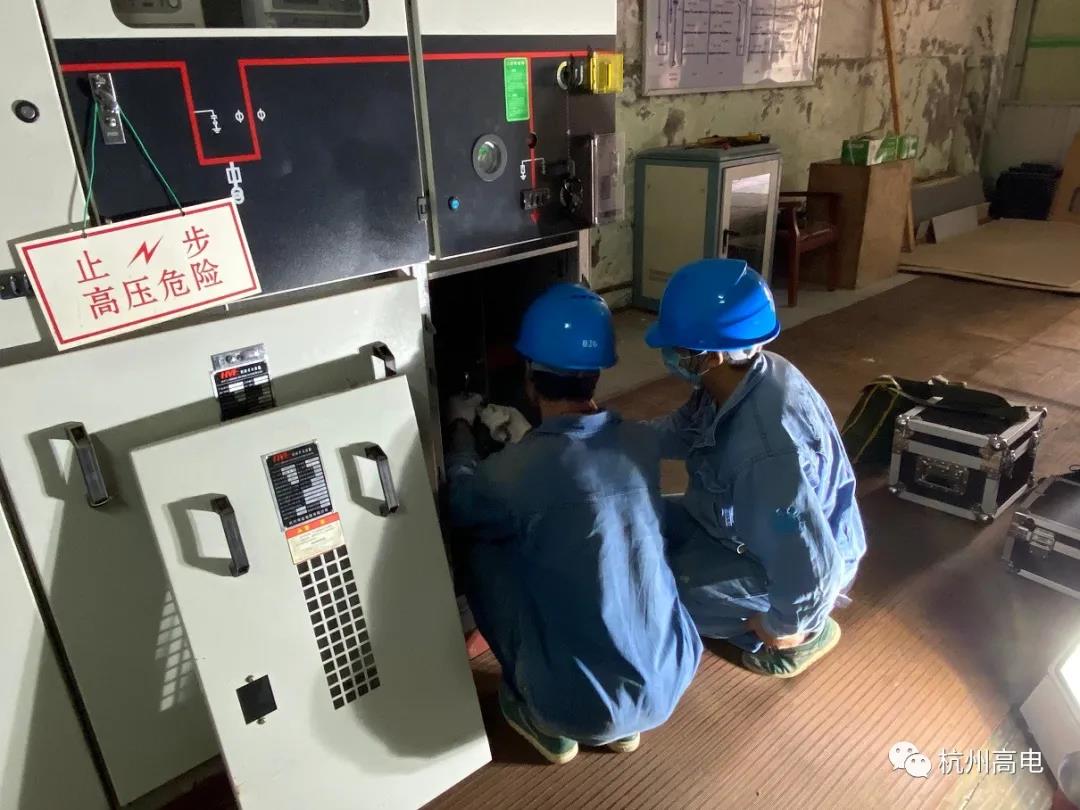

       5月27日,我司电缆故障测试装置交付用户,针对设备操作和试验方法,于杭州中河南路某段故障电缆位置现场进行培训指导。最终协助用户单位顺利排查电缆故障位置,完成设备交付工作!

时间:2020年05月27日

地点:杭州中河南路10kV配电段

试验:10kV电缆故障排查

设备:CT5700A电缆故障识别仪,CT5704电缆路径仪,CTYD交直流耐压试验装置

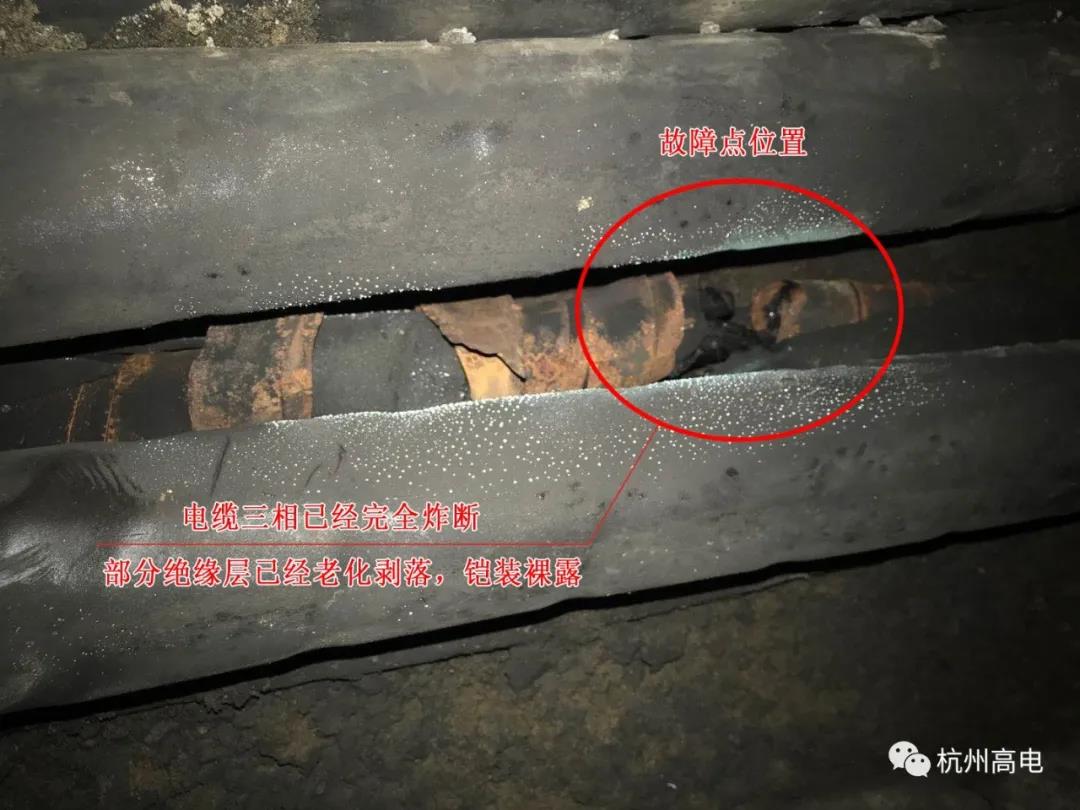

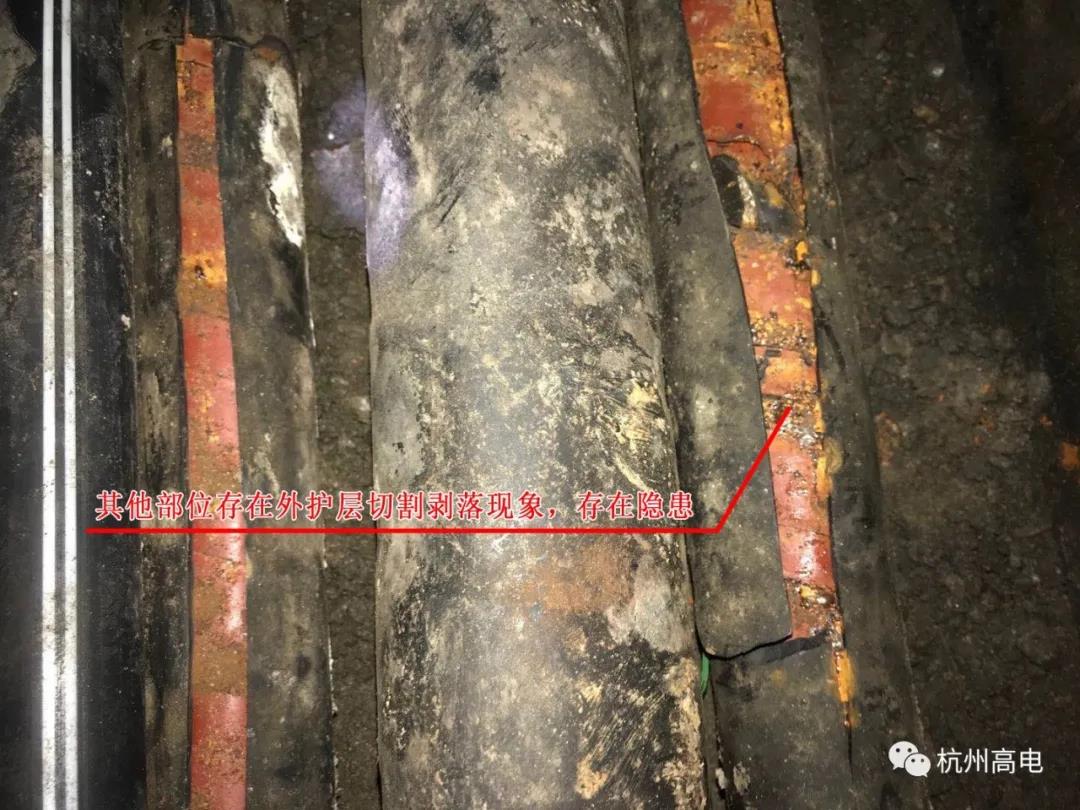

试验详情:测试前了解,电缆从附近小区配电房敷设至酒店配电房,全长约500多米,送电后显示接地跳闸故障。针对此现象,我司技术人员先通过电缆绝缘耐压判断故障相位,显示A、B、C三相同时存在故障的表现,通过CT5700A电缆故障识别仪,进行低压脉冲法初测故障点位置,最后配合高压闪络法放电与声磁同步监听效果,对故障位置精确定位的查找,最终顺利找到故障位置。从酒店配电房一端测试后发现,A、B、C三相的低压脉冲波形一致显示约367米,未显示反极性断点位置,且不满足电缆全长。从小区配电房一端测试后发现,A、B、C三相的低压脉冲波形一致显示约174米,未显示反极性断点位置,且也不满足电缆全长。因此初步判断电缆三相同时存在断路可能,信号从两端传播至故障断路点位置返回,后通过高压闪络放电与声磁同步监听确定,放电位置确实距离酒店位置约367米处,需开挖后验证。最终确定故障点位置与仪器波形显示距离吻合,故障现象为三相断路,初步判断可能由于电缆老化严重,高压负荷下对地放电引起电缆炸裂,且其他位置现象也存在绝缘层剥落,存在安全隐患。

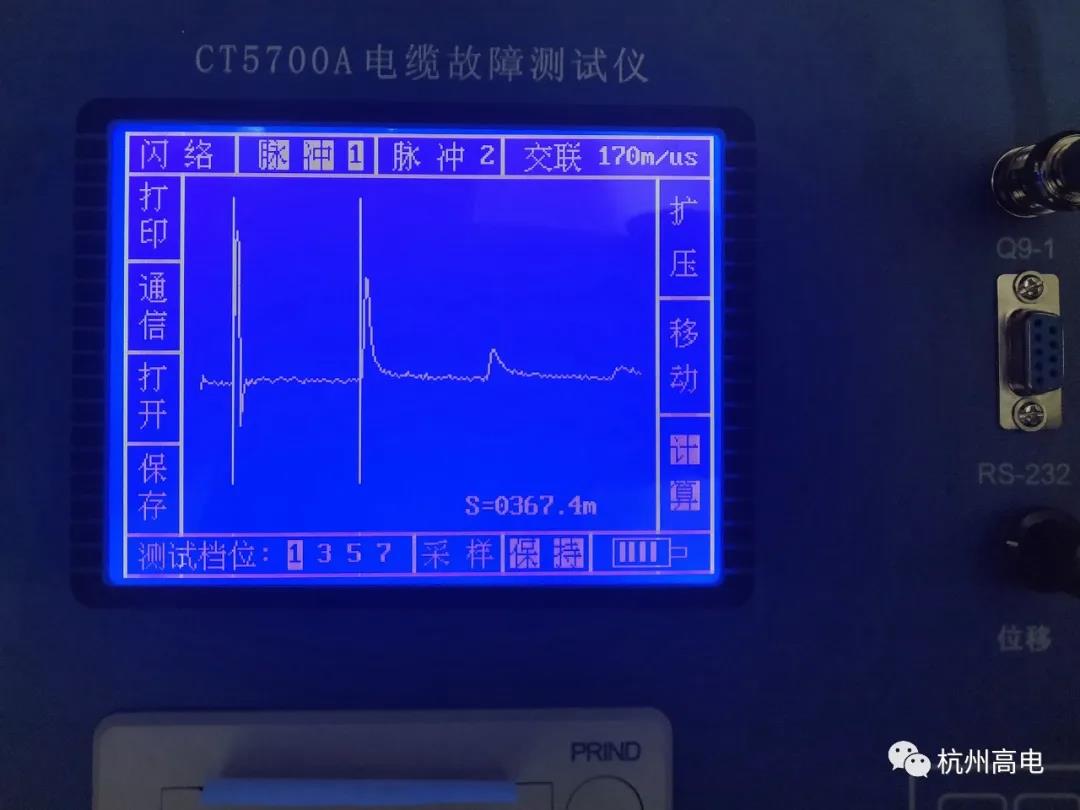

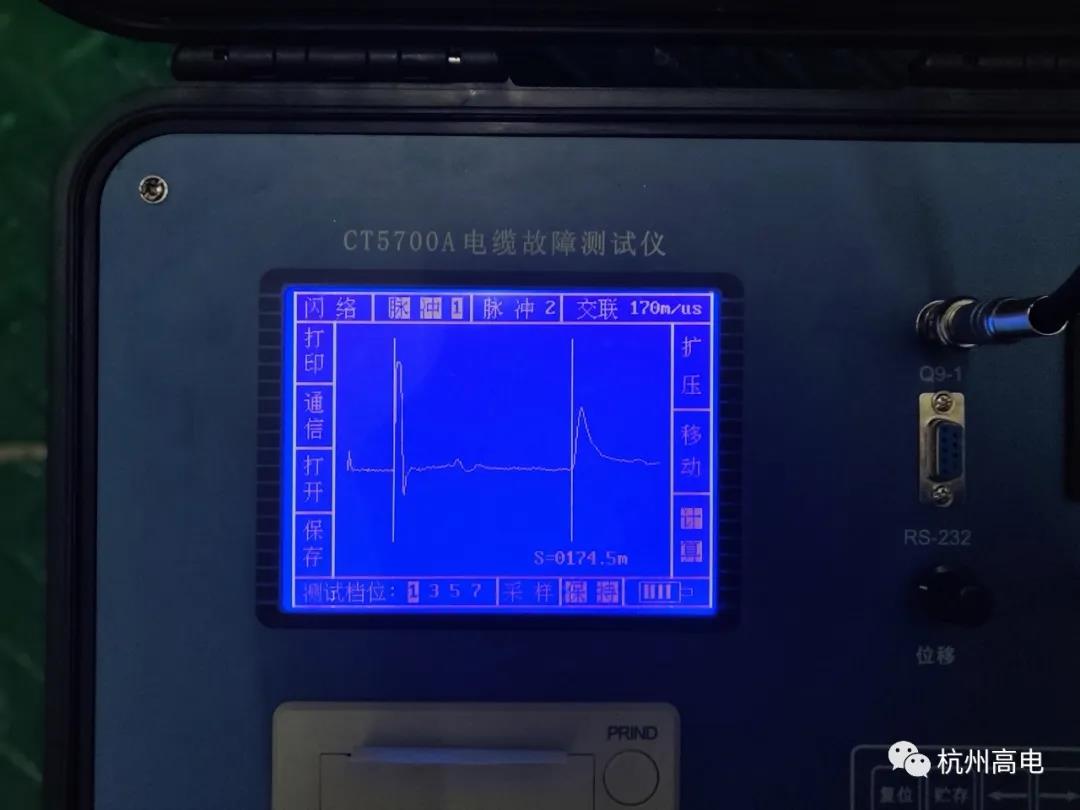

故障电缆波形
