杭州学院路10kV配电段电缆故障查找

63K



      7月28日,我司高压试验队接到电缆故障排查通知,应急响应用电单位前往杭州学院路10kV故障电缆现场,针对该段故障电缆进行故障点排查、电缆路径识别。对电缆三相进行绝缘耐压试验,采用高压兆欧表进行试验,分别测得电缆A、B、C三相对主绝缘的绝缘电阻,再用万用表分别测量电缆三相对地,相与相之间的导通情况,便于初步判断电缆故障类型。

时间:2020年07月28日

地点:杭州学院路10kV配电段

试验:10kV电缆故障排查

设备:CT5700A电缆故障识别仪,CT5704电缆路径仪,CTYD交直流耐压试验装置

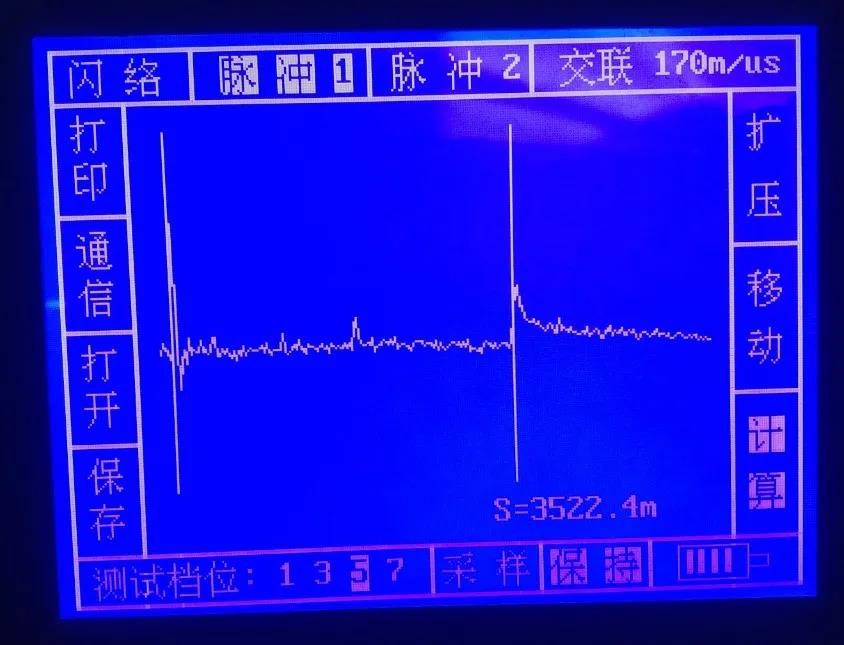

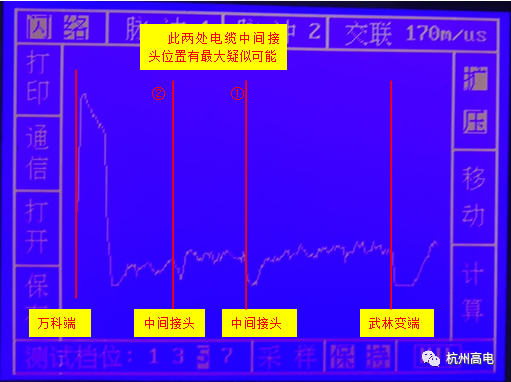

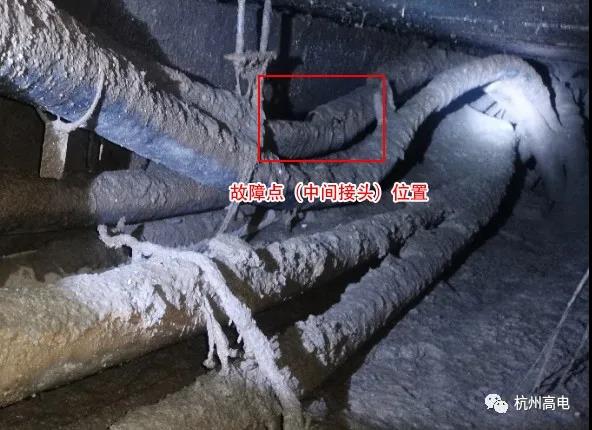

试验详情:对电缆三相进行绝缘耐压试验,采用高压兆欧表进行试验,分别测得电缆A、B、C三相对主绝缘的绝缘电阻,再用万用表分别测量电缆三相对地,相与相之间的导通情况,便于初步判断电缆故障类型。利用低压脉冲法及路径测试仪先对电缆好相A、B相进行全长测试和路径的识别,测得电缆实际全长大约3522米,与实际标牌标注米数存在误差,与以往图纸数据对比,数据接近。可以判断实际电缆长度约为3500米,且路径识别后,基本与图纸放置吻合。使用高压闪络法球间隙直流放电方式,测得故障相A的波形,但本次波形未显示周期性故障点位故障,但排除出几个疑似故障点的位置!经击多次放电穿放大后,测得故障点位距离万科电缆头一端1800米处的中间接头位置。杭州高电高压试验队,从事专业电气试验服务,针对不同电压等级的变电站、配电房、大型工厂等进行感应耐压试验、直流高压试验、串联谐振试验、介质损耗试验、大地网试验、绝缘电阻试验、高压开关试验、变压器试验、继电保护试验、电缆故障试验等试验。
