上塘路电车300V直流低压电缆故障查找

63K

【夏日电缆为何频繁故障】

       夏天是电缆故障发生的高峰期,也是火灾的高峰期,造成电路故障频发的首要原因就是电缆长期负荷运行。当普通电缆长期超负荷运行,常因受到电流的热效应,持续发热,最后导致电缆温度升高,造成电缆不断老化,最终导致电缆绝缘性能下降,成为发生故障的隐患。杭州高电利用自身有利条件,组建电缆故障特别行动组,专门针对夏日频繁出现电缆故障现象,在第一时间帮助用户找到故障点,确保送电安全!

时间:2020年09月09日

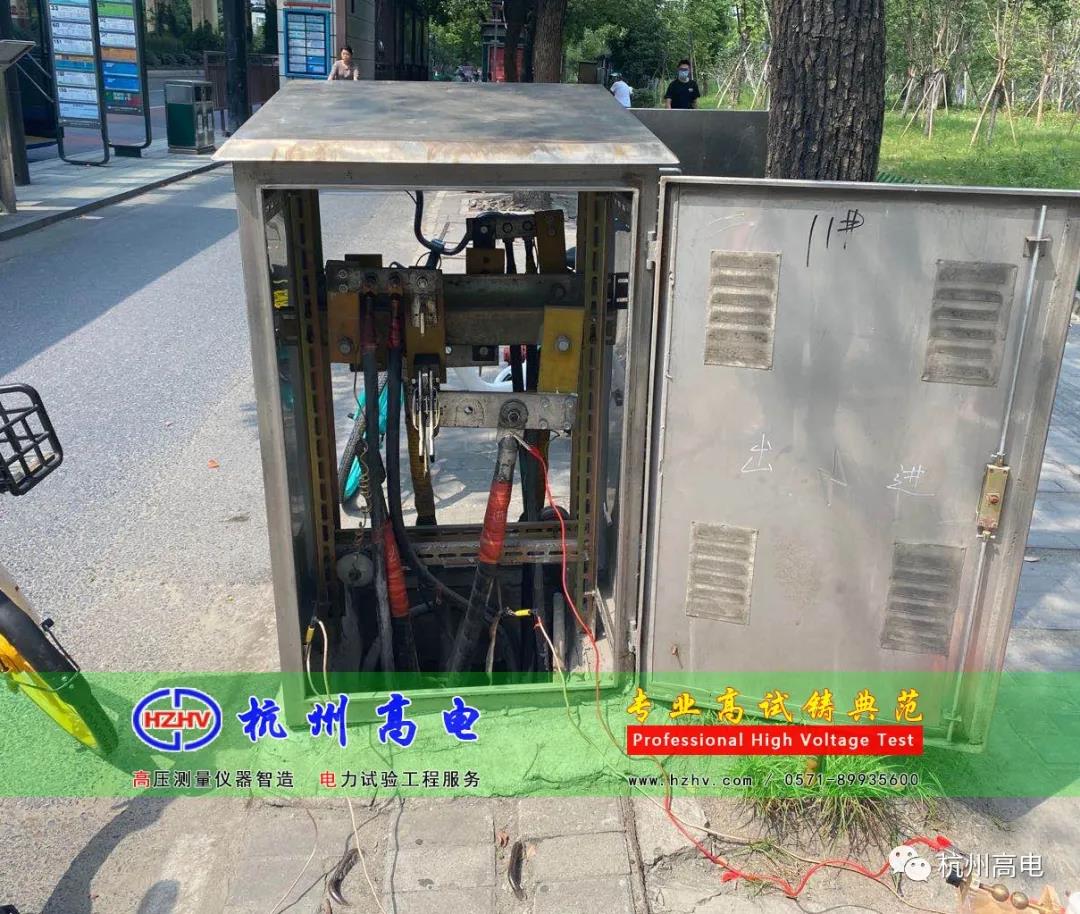

地点:杭州拱墅区上塘路与绍兴路交叉口

试验:300V直流低压电缆故障排查

设备:CT5700A电缆故障识别仪,CT5704电缆路径仪,CTYD交直流耐压试验装置

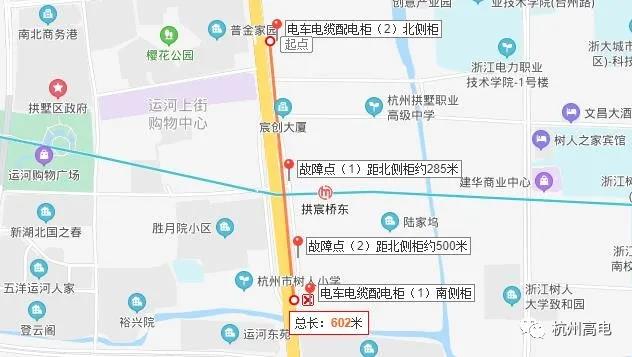

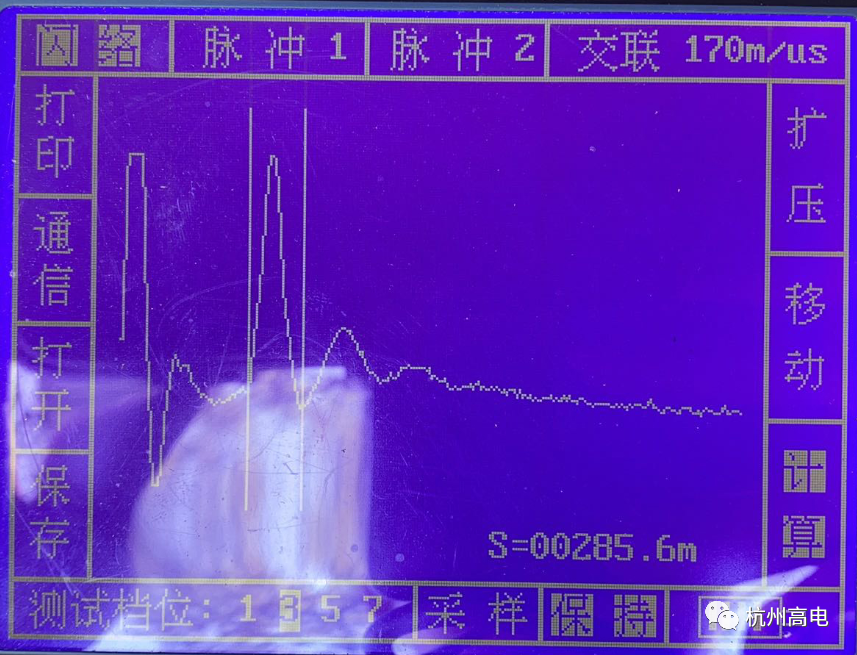

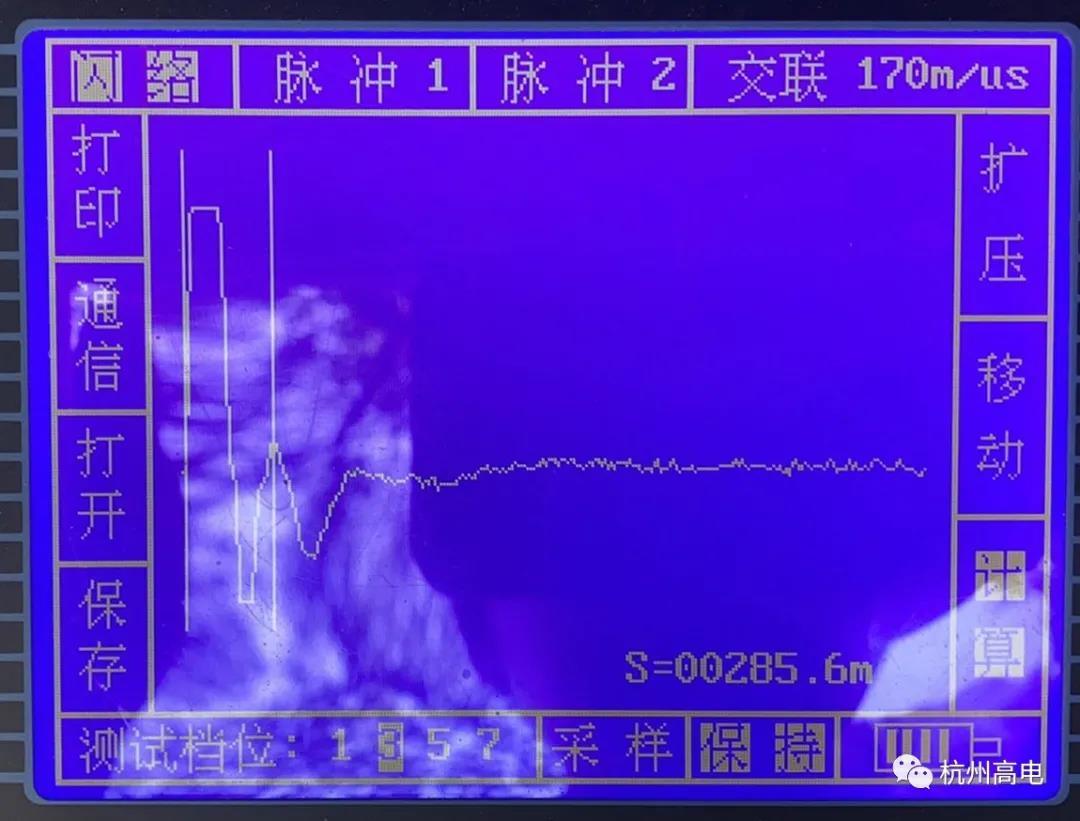

试验描述:根据试验波形分析,可以初步判断电缆故障点位于离配电柜约275米至280米处,且直流电缆正负极均粗在故障。如需判断故障点精准位置,需进行高压闪络法球间隙直流放电进行验证。针对正负极进行高压闪络法球间隙直流放电,通过对高压闪络波形的分析,故障点可能位于距电车电缆配电柜约285米处。为确定故障点具体位置,需前往故障点进行放电监听。同时针对故障电缆进行电缆路径精确识别,保证放电监听顺利进行。电缆路径识别中,其中正极距离电车电缆配电柜(2)约500米突然失去信号。经过对附近反复监测,依旧无法进行正常识别。在通过跟换试验对象(负极)之后,消失的信号再次出现。通过波形对比分析,距离电车电缆配电柜(2)约500米处,可能存在第二个故障点。该段300V电压电缆,全长约600米。通过试验数据分析及故障现象判断,电缆存在两处故障点。
