2021年9月30日，我司收到用户单位需要针对工地10kV电缆路径识别的需要电话后立马整队出发！携带我司专门测试电缆路径而研发生产的CT5707管线定位仪抵达现场。

试验地点：杭州西站旁（在建）

试验项目：10kV电缆路径识别

试验设备：CT5707管线定位仪

据悉，该施工场地位于杭州在建的杭州西站旁，由于现场需要开展打桩工程，而该电缆路径正好横穿该区域，因此需要针对该电缆进行路径识别，从而制定打桩方案！

我司高压试验队，立马制定试验方案！该段电缆由地埋和顶管铺设两部分组成，地埋段深度为一米，顶管部分最深达5米！这个深度在司仪器识别范围之内。

由于是施工地临时铺设的电缆，因此电缆详情安装文件未能存档！只能根据安装部门的记忆，描绘出大概路径，好在电缆的终端和始端都有电缆井。

我司技术人员利用CT5707管线定位仪，讲信号发射钳夹在电缆始端的电缆本体上，沿安装部门描绘的路径通过仪器的分析将电缆整个路径精准的识别出来。

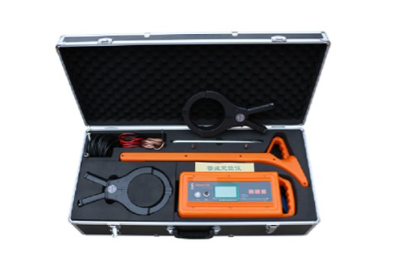

CT5707管线定位仪：

管线仪是以电磁感应法为基础加以通讯原理的应用设计而成。在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操作者很容易判断电缆地下位置及故障点。一人即可完成全部操作。 管线仪既可用于查找电缆（带电或不带电）路径，又可用于寻找直埋电缆故障。可以完成过去几套仪器才可完成的任务。 管线仪改变了传统的电缆故障定位概念，不需高压试验装置，不需使用交流电源，不需分析波形，接线简单明了，使用方法一学即会。

功能特点：

1、全数字式定位仪，显示清晰，定位可靠

2、便携轻巧、使用方便、查找快捷

3、内置充电电池，测试时不需市电

4、具有电缆埋深显示、电流显示

5、大屏液晶图形显示、测试中不需耳机

6、内置欧姆表可测量电缆环路电阻

7、具有电缆定位和故障查找两种功能

8、可以找到高达2MΩ的对地绝缘故障

9、具有背光功能适应夜间操作

技术参数：

接收机

1、工作频率：低频（815Hz）、中频（8kHz）、高频（33 kHz）、射频（83 kHz）、50Hz

2、天线模式：波谷法（零值模式）、波峰法（峰值模式）和跨步电压法（A字架）

3、声音指示：随信号强度变化的调频音调

4、电流指示：显示被测电缆的有效电流值(单位：mA)

5、工作温度：-10℃+55℃

6、电池型号：6节二号碱性电池

7、电量指示：图形显示

8、电池寿命：连续工作>8小时：间断工作 >16小时

9、尺寸大小：70×20×11cm

10、重    量：3kg（带电池）

11、信号强度表示：梯形图、数字量程0-999

12、增益控制：手动调节   动态范围为100dB

13、探测深度：最大探深不小于5米

14、最大探测距离：直连法时绝缘良好的电缆最大可达15km

15、深度测量：按深度键  三位数字显示，最大可测深达10米

16、精   度*：低频：±（1-5）%≤2.5米  射频：±（5-12）%≤2.5米

17、*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流

发射机

1、工作频率：低频（815Hz）、中频（8kHz）、高频（33 kHz）、射频（83 kHz）

2、工作模式：直连法、耦合法（卡钳法）、感应法

3、匹配负载：5欧姆—3000欧姆

4、阻抗显示：五位数字

5、过热过流：自动保护

6、功率输出：低挡、中档、高挡

7、电池类型：充电电池

8、电池寿命：连续工作4小时至8小时取决于使用时的频率、输出功率，间断工作6小时至10小时取决于使用时的频率、输出功率

9、工作温度：-10℃+55℃

10、尺寸大小：16×16×39cm

11、重    量：4kg（含电池）
