10月21日，我司高压试验队前往德清香缇湾进行电缆故障查找。在充分了解电缆故障现象及现场情况后，便展开电缆故障排查工作。

试验项目：10kV电缆故障查找

试验地点：德清香缇湾

试验时间：2021年10月21日

试验设备：CT5700A电缆识别仪

电缆信息

电缆起点：香缇湾开关站钱塘641线开关

电缆终点：钱塘641线3#环网柜

电压等级：10kV,型号：YJV22-3*240mm2/260m

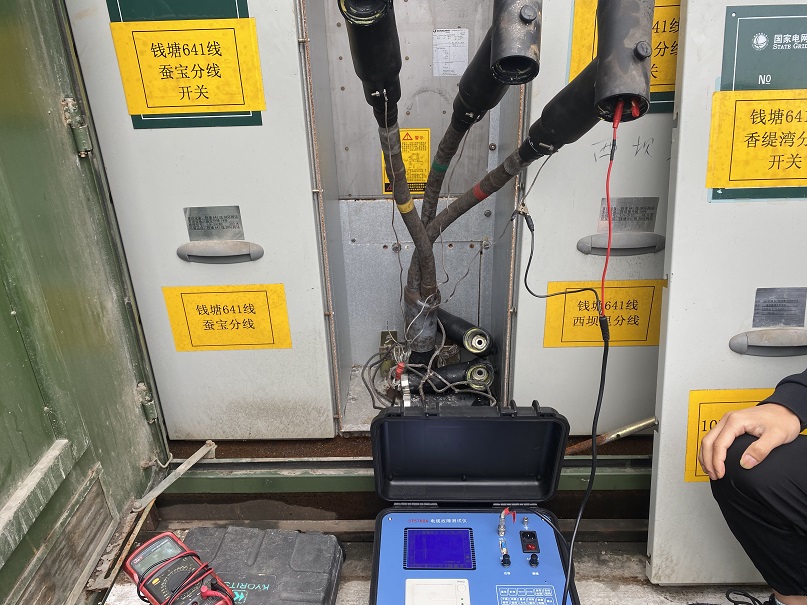

                                                      试验现场

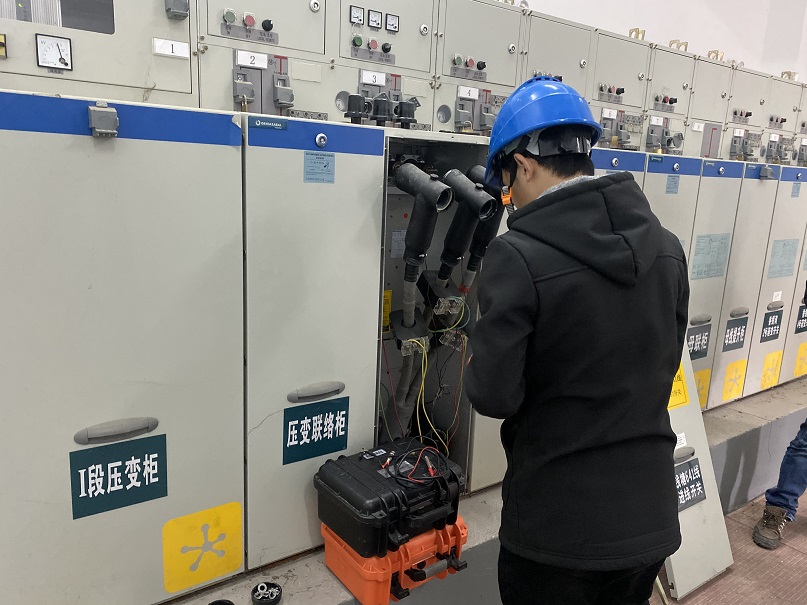

                                                           试验现场

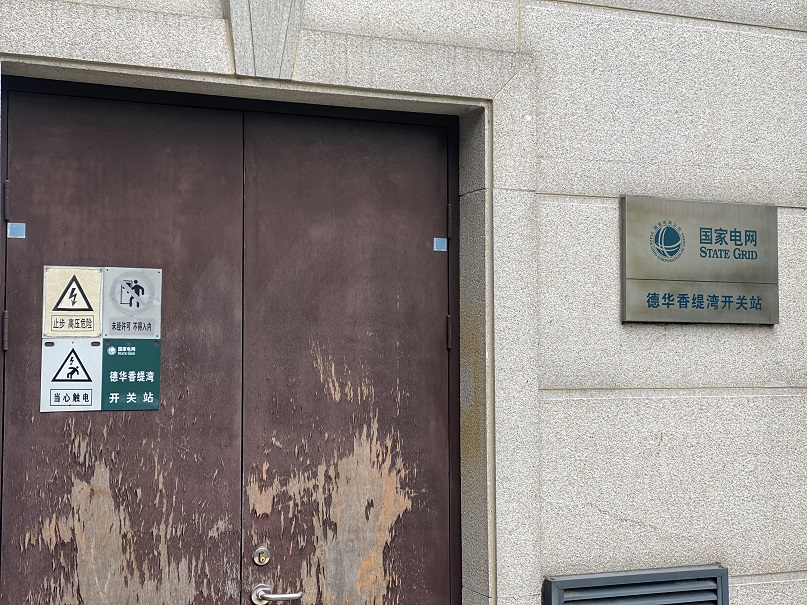

                                                               试验现场

试验过程：

1、电缆信息及故障现象确认

2、万用表测试电缆相间、相对地导通情况

3、A/B/C三相绝缘测试

4、低压脉冲测试

5、数据分析

测试情况：

1、导通情况：A/B/C相间不导通，其中B相对地导通，A/C相对地不导通

2、绝缘测试：A相：600MΩ（不正常）、B相：0Ω（不正常）、C相：18GΩ（正常）

3、低压脉冲测试：

（1）电缆全长测试结果约255米（与电缆吊牌标记260米基本吻合）

（2）故障点判断：

测试点（一）：10kV钱塘641线3#环网柜，测试结果距3#环网柜约47米处，

测试点（二）：香缇湾开关站钱塘641线开关，测试结果距开关站约207米处

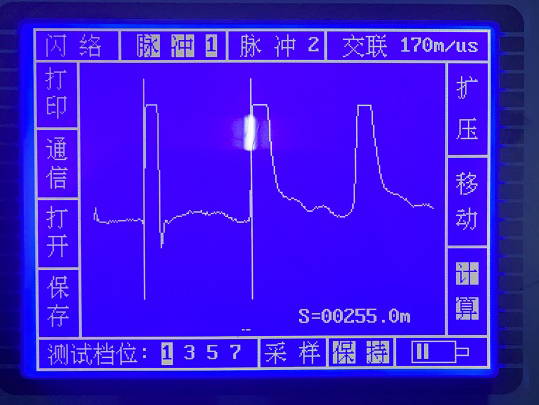

                                                           全长约255米

                                                      开关站测试结果

                                                 3#环网柜测试结果

试验结果：

初步判断电缆故障位置距3#环网柜约47米，距开关站约207米处。具体故障现象及原因需开挖验证！试验现场试验现场试验现场
