德清上柏变白燕923线电缆振荡波试验

63K

10月25日,我司试验人员前往湖州武康,配合业主完成10kV高压电缆振荡波局放测试

试验时间:2021年10月25日

试验地点:湖州武康

试验项目:电缆振荡波局放测试

试验设备:CT5053绝缘电阻测试仪、CTMV30电缆振荡波局放测试系统。

试验过程:1、试验准备   2、电缆绝缘测试   3、电缆长度测量   4、局放量校准   5、加压测试   6、电缆绝缘复测   7、完成测试

应用范围:

1、用于电力电缆的交接试验:排查电缆运输或者安装过程中可能存在的隐患,确保线路投运的安全可靠性。

2、用于电力电缆的预试试验:确认电缆终端头和中间接头在维修安装后的质量。

3、运行电缆的状态诊断:通过对电力电缆局放和介质损耗的测量,估算运行电缆的状态,判定长时间运行后电缆的绝缘状况,从而科学安排检修,提供电缆的运行效率和可靠性有效检测出局部放电。

4、电缆的各种局部缺陷并对其进行准确定位

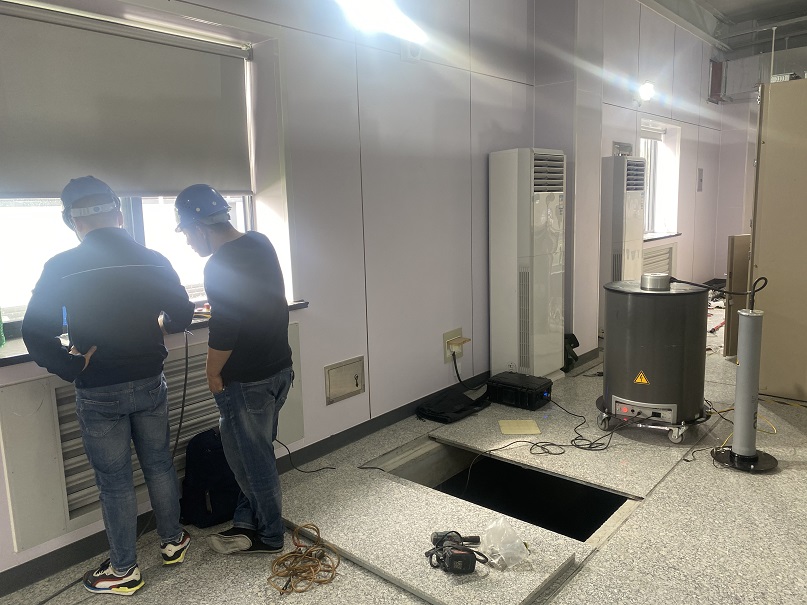

10kV电缆振荡波试验

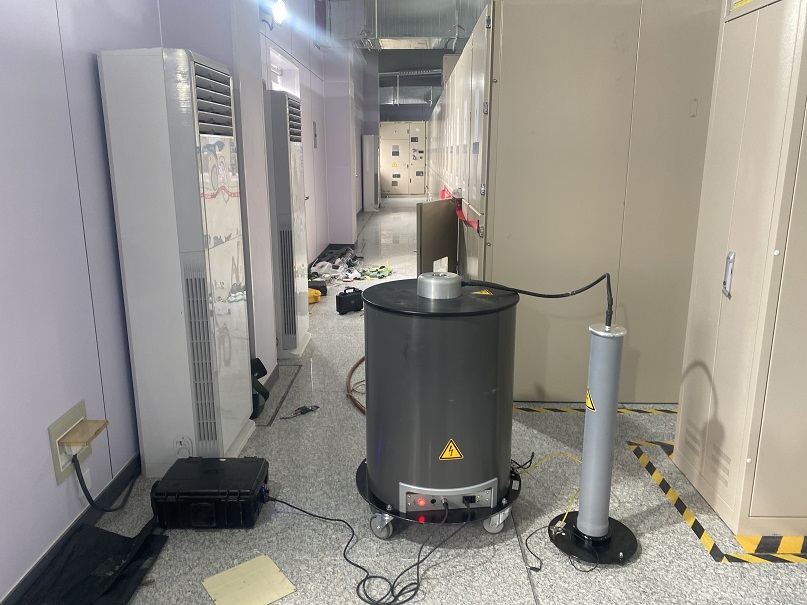

10kV电缆振荡波试验


MV DAC 30 电缆振荡波局部放电测试系统

MV DAC 30 电缆振荡波局部放电测试系统


产品描述:

DAC30是Megger Germany(德国Seba工厂)新一代电缆振荡波局放测试产品,系统由高压单元、检测装置、控制单元和相关附件组成。控制单元是一台笔记本电脑,测试软件和分析软件一体化,都安装在笔记本电脑内。高压单元中包含高压源、谐振电感和晶闸管开关,可产生测试所需要的阻尼振荡电压。加压测试与局放自动分析同步进行,测试完毕即知结果。系统采用类工频曲线技术,保证了测试等效性:电压上升斜率是局放起始电压的重要影响因素,DAC 振荡波电压频率更接近50Hz工频,确保了测试结果和工频条件下良好的等效性。“类工频曲线技术”有效的控制了测试电压的曲线。此技术下检测到的局放水平、局放起始电压和局放出现的频率和工频下的结果有着直接的可比性。利用接近工频的频率进行诊断测试,最高试验电压可限制在1.7Uo或以下,减小对电缆和附件的进一步伤害。对典型局放的分析评估以及对局放故障点的定位,可为维护和维修计划的制定提供可靠的依据,提高电网运行和管理的水平。


基本功能:

1. 单次局放校准,无需手动按照量程范围逐次校准;

2. 配备专业分析软件,On-Fly测量同时并实时显示测试结果;

3. 实时测试实时出结果,可自动分析数据,与手动专家分析结果一致;

4. 数据库功能可统一管理同一根电缆不同时期的测试数据和结果,便于比对;

5. 高压单元和控制单元可分开,配备降频装置;

6. 无高压裸露,操作安全可靠;

7. 分体式设计,设备单体重量25kg+30kg,搬运方便。
