武康干山110kV变电站乌牛544线、德港527线电缆振荡波试验

63K

11月18日,我司试验人员前往湖州武康,配合业主完成10kV高压电缆振荡波局放测试

试验时间:2021年11月18日

试验地点:湖州新市

试验项目:电缆振荡波局放测试

试验设备:CT5053绝缘电阻测试仪、CTMV60电缆振荡波局放测试系统。

试验过程:1、试验准备   2、电缆绝缘测试   3、电缆长度测量   4、局放量校准   5、加压测试   6、电缆绝缘复测   7、完成测试

应用范围:

1、用于电力电缆的交接试验:排查电缆运输或者安装过程中可能存在的隐患,确保线路投运的安全可靠性。

2、用于电力电缆的预试试验:确认电缆终端头和中间接头在维修安装后的质量。

3、运行电缆的状态诊断:通过对电力电缆局放和介质损耗的测量,估算运行电缆的状态,判定长时间运行后电缆的绝缘状况,从而科学安排检修,提供电缆的运行效率和可靠性有效检测出局部放电。

4、电缆的各种局部缺陷并对其进行准确定位

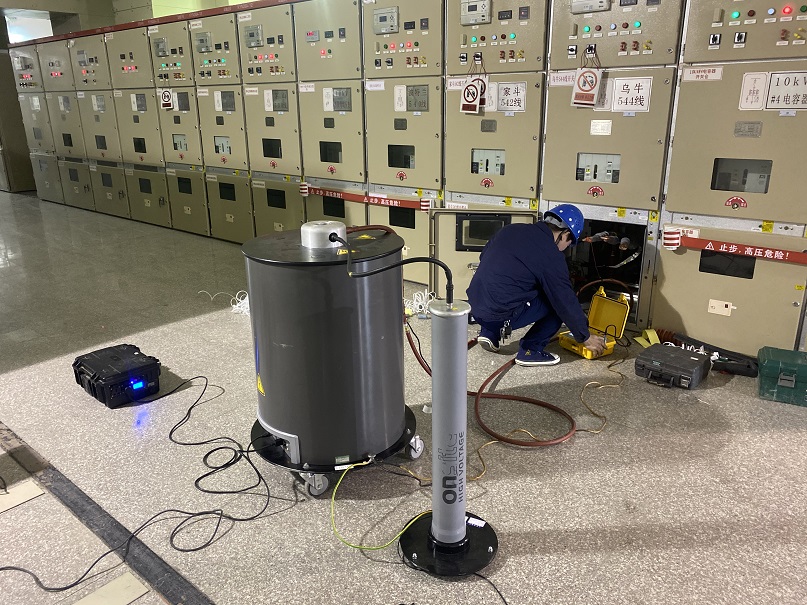

10kV电缆振荡波试验现场

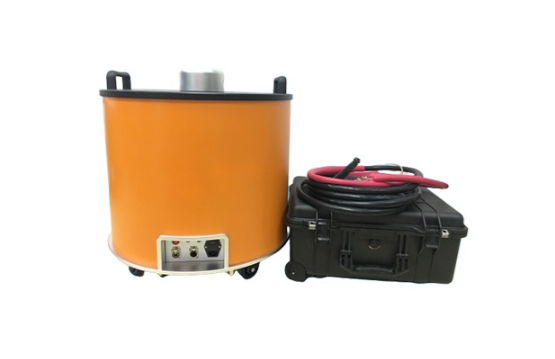

CTTV电缆振荡波局放测试系统

电缆振荡波试验

硬件功能

1、生成阻尼振荡电压波;

2、耐压测试;

3、局部放电测试;

软件功能

1、故障定位点;

2、基于等效时频分析的脉冲分离;

3、生成放电特征谱图;

4、获取视在放电量信息、放电起始电压、放电熄灭电压等;

5、定制化报表。

技术参数

1、最高允许电压:25kV;

2、局放检测灵敏度:不低于10pC;

3、检测电缆长度:50m~5km;

4、通讯方式:有线方式和无线方式;

5、尺寸/重量:φ635×575(mm)(直径×高)/重量60kg ;

6、电源:AC220V±10%,50Hz,6A。
