一、试验分析

对于绝缘良好的被试品，在交流耐压中不应击穿，而其是否击穿，可根据下述现象来分析。

（一）根据试验回路接入表计的指示进行分析

一般情况下，电流表如突然上升，说明被试品击穿。

1．但当被试品的容抗 XC与试验变压器的漏抗 XL之比等于2时，虽然被试品已击穿，但电流表的指示不变(因为回路电抗X=∣XC−XL∣, 所以当被试品短路 XC=0时，回路中仍有 XL存在，与被试品击穿前的电抗值是相等的，故电流表的指示不会发生变化)；

2．当 XC与 XL的比值小于2时，被试品击穿后，使试验回路的电抗增大，电流表指示反而下降。

3．通常 XC>XL, 不会出现上述情况，只有在被试品电容量很大或试验变压器容量不够时，才有可能发生。

此时，应以接在高压端测量被试品上的电压表指示来判断，被试品击穿时，电压表指示明显下降。低压侧电压表的指示也会有所下降。

（二）根据控制回路的状况进行分析

如果过流继电器整定适当，在被试品击穿时，过流继电器应动作，并使自动控制开关跳闸。若动作整定值过小，可能在升压过程中，因电容电流的充电作用而使开关跳闸；整定值过大时，电流继电器整定电流过大，即使被试品放电或小电流击穿，继电器也不会动作。因此，应正确整定过流继电器的动作电流，一般应整定为被试品额定试验电流的1.3倍左右。

（三）根据被试品的状况进行分析

被试品发出击穿响声(或断续放电声)、冒烟、出气、焦臭、闪弧、燃烧等，都是不容许的，应查明原因。这些现象如果确定是绝缘部分出现的，则认为是被试品存在缺陷或击穿。

二、注意事项

1．被试品为有机绝缘材料时，试验后应立即触摸，如出现普遍或局部发热，则认为绝缘不良，应及时处理，然后再作试验。

2．对夹层绝缘或有机绝缘材料的设备，如果耐压试验后的绝缘电阻比耐压前下降30%，则检查该试品是否合格。

3．在试验过程中，若由于空气湿度、温度、表面脏污等影响，引起被试品表面滑闪放电或空气放电，不应认为被试品的内绝缘不合格，需经清洁、干燥处理之后，再进行试验。

4．升压必须从零开始，不可冲击合闸。升压速度在40%试验电压以内可不受限制，其后应均匀升压，速度约为每秒3%的试验电压。

5．耐压试验前后均应测量被试品的绝缘电阻。

三、试验设备

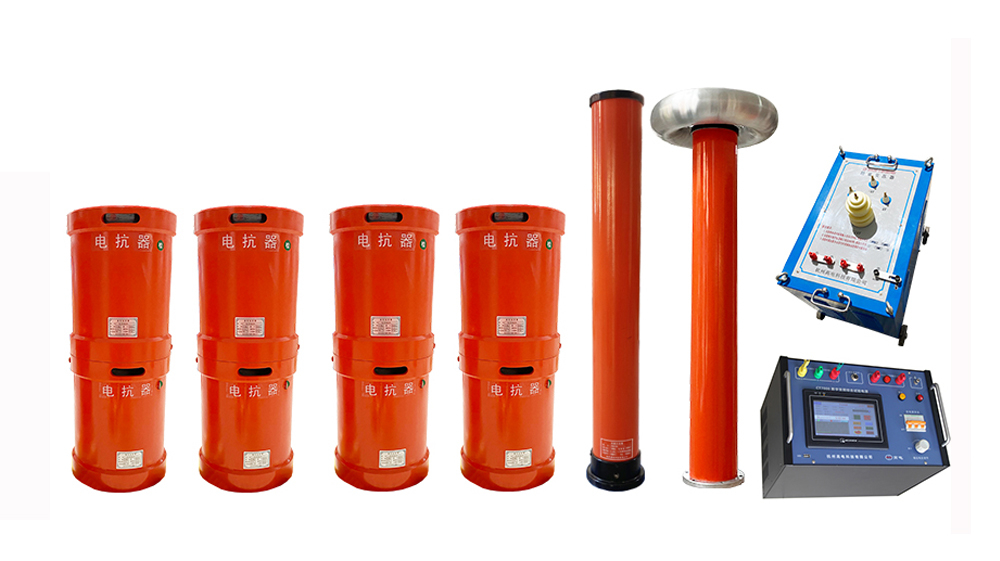

1．CTSR变频串联谐振试验装置

基本功能

1、充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

2、具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

3、具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。

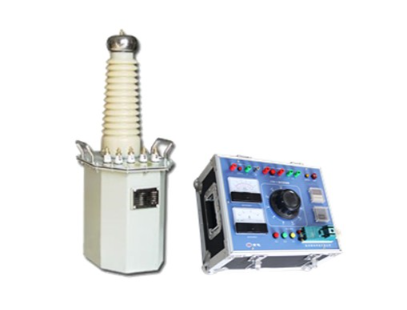

2．CTYD工频耐压试验装置

轻型高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。轻型高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。

本系列控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

1、合闸声光报警；

2、计时声光报警；

3、电子式低压电流保护（箱式）；

4、高压电压直读；

5、耐压试验时间自由设定（数显）；

6、移动式结构（台式）
