直流耐压试验结果分析及影响因素

63K

一、影响因数

1.高压连接导线对地泄漏电流的影响

由于与被试品连接的导线通常暴露在空气中(不加屏蔽时),被试品的加压端也暴露在外,所以周围空气有可能发生游离,产生对地的泄漏电流,尤其在海拔高、空气稀薄的地方更容易发生游离,这种对地泄漏电流将影响测量的准确度。用增加导线直径、减少尖端或加防晕罩、缩短导线、增加对地距离等措施,可减少对测量结果的影响。

2.空气湿度对表面泄漏电流的影响

当空气湿度大时,表面泄漏电流远大于体积泄漏电流,被试品表面脏污易于吸潮,使表面泄漏电流增加,所以必须擦净表面,并应用屏蔽电极。

3.温度的影响

温度对高压直流试验结果的影响是极为显著的,因此,对所测得的电流值均需换算至相同温度,才能进行分析比较。最好在被试品温度为 30∼80°C 时做试验,因为在这样的温度范围内泄漏电流变化较明显,而低温时变化较小。如电机刚停运后,在热状态下试验,还可在冷却过程中对几种不同温度下测量的数值进行比较。

4.残余电荷的影响

被试品绝缘中的残余电荷是否放尽,直接影响泄漏电流的数值,因此,试前对被试品必须进行充分放电。

二、测量结果的判断

将测量的泄漏电流值换算到同一温度下与历次试验进行比较,以及同一设备的相间比较、同类设备的互相比较。

对于重要设备(如主变压器、发电机等),可作出电流随时间变化的关系曲线

I=f(t)和电流随电压变化的关系曲线 I=f(U) 进行分析。

现行“标准”中对泄漏电流有规定的设备,应按是否符合规定值来判断。对“标准”中无明确规定的设备,可以进行同一设备各相互相比较、与历年试验结果比较、同型号的设备互相比较,视其变化来分析判断。

三、试验设备

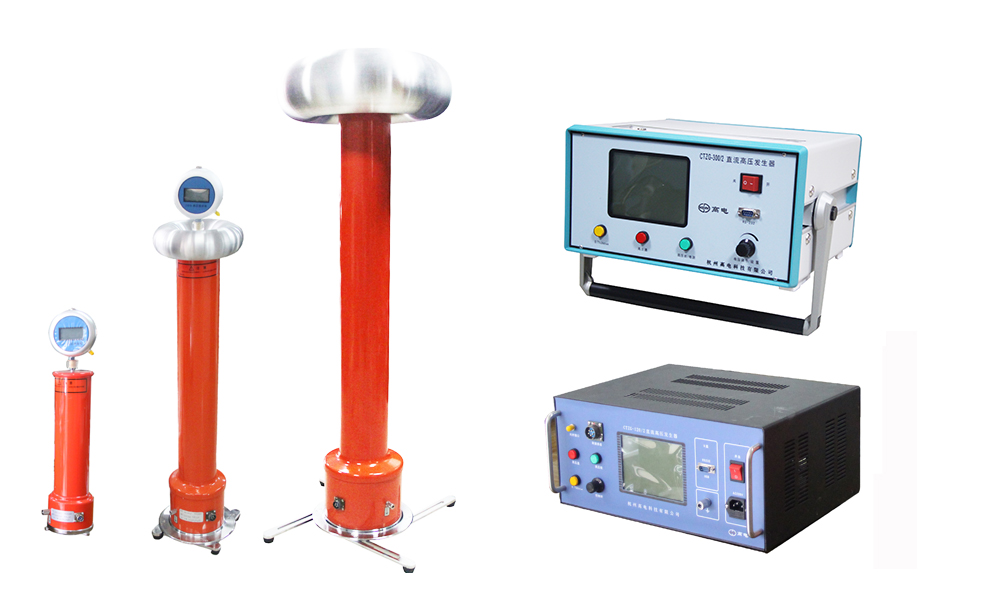

CTZG直流高压发生器系列

直流高压发生器广泛适用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电气设备直流高压试验。

直流高压发生器

适用范围:

  适用于220kV电压等级及以下电气设备的直流试验项目

输出电压:

  0~120kV(轻便系列)

  0~300kV(常规系列)

  0~300kV(智能化系列)

  输出电流  5~10mA(可按需订制)

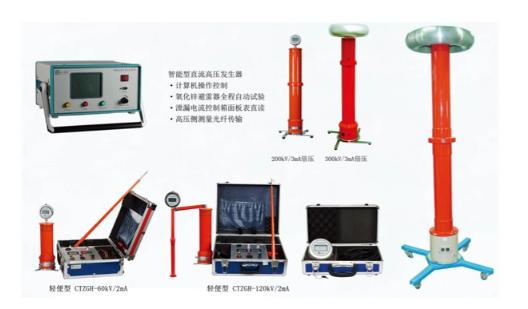

直流高压发生器

功能特点:

 1、轻便一手提设计(轻便系列)

 2、0.75UDC1mA功能按钮,氧化锌避雷器测量直读

 3、可耐受放电不损坏

 4、全屏显示试验参数和相关信息(智能化系列)

 5、氧化锌避雷器全自动测量功能;重复性好;精度高

 6、自动升压功能; 预设试验电压, 输出电压可恒压保持(智能化系列)

 7、自动计时功能;对试验加压时间进行预设置并计时,计时完毕后自动降压(智能化系列)

 8、数据存储功能;可即时捕获试验参数和自动保存试验结果(智能化系列)

 9、保留手动试验模式;计算机联机功能(智能化系列)
