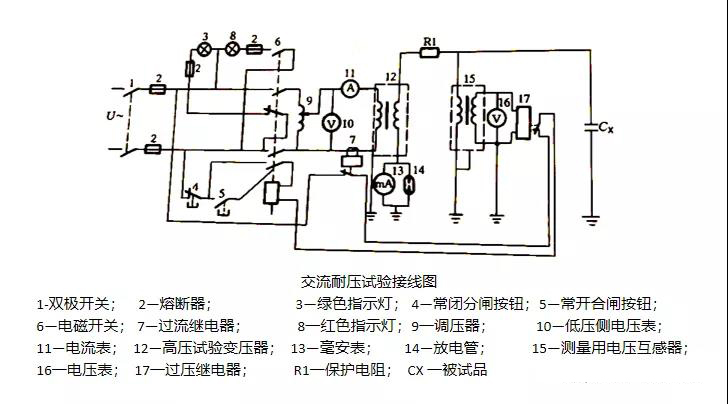

交流耐压试验的接线，应按被试品的要求(电压、容量)和现有试验设备条件来决定。通常试验时采用是成套设备(包括控制及调压设备)，现场常对控制回路加以简化，例如采用下图所示的试验电路。

试验回路中的熔断器、电磁开关和过流继电器，都是为保证在试验回路发生短路和被试品击穿时，能迅速可靠地切断试验电源；电压互感器是用来测量被试品上的电压；毫安表和电压表用以测量及监视试验过程中的电流和电压。

进行交流耐压的被试品，一般为容性负荷，当被试品的电容量较大时，电容电流在试验变压器的漏抗上就会产生较大的压降。由于被试品上的电压与试验变压器漏抗上的电压相位相反，有可能因电容电压升高而使被试品上的电压比试验变压器的输出电压还高，因此要求在被试品上直接测量电压。

此外，由于被试品的容抗与试验变压器的漏抗是串联的，因而当回路的自振频率与电源基波或其高次谐波频率相同而产生串联谐振时，在被试品上就会产生比电源电压高得多的过电压。通常调压器与试验变压器的漏抗不大，而被试品的容抗很大，所以一般不会产生串联谐振过电压。

但在试验大容量的被试品时，若谐振频率为50Hz，应满足 CX<3184/XL(μF),即 XC>XL,XL是调压器和试验变压器的漏抗之和。为避免3次谐波谐振，可在试验变压器低压绕组上并联LC串联回路或采用线电压。当被试品闪络击穿时，也会由于试验变压器绕组内部的电磁振荡，在试验变压器的匝间或层间产生过电压。

因此，要求在试验回路内串入保护电阻 R1将过电流限制在试验变压器与被试品允许的范围内。但保护电阻不宜选得过大，太大了会由于负载电流而产生较大的压降和损耗；R1的另一作用是在被试品击穿时，防止试验变压器高压侧产生过大的电动力。R1 按0.1~0.5Ω/V选取(对于大容量的被试品可适当选小些)。
