下沙路过江隧道10kV电缆故障查找

63K

试验时间: 2022年8月11日、8月16日

试验地点: 下沙路在建段

试验内容: 10kV电缆故障查找

一、被测电缆性能参数:

电缆起点

管理中心10kV配电房G11

电缆终点

2#变电所

电压等级

10kV

电缆型号

YJY23-8.7/15-3*185

电缆长度

实测约1745米



试验前准备:电缆头两端分别位于管理中心10kV配电房和2#变电所,试验前已先将两头三相分别悬空,铠装、铜屏蔽依旧接地处理。


二、现场测试过程描述:针对电缆头两端分别进行电缆故障检测:绝缘测试、导通测试、低压脉冲波形分析、高压闪络波形分析、故障点放电监听等试验项目。具体步骤如下:对电缆三相进行绝缘耐压试验,采用高压兆欧表进行试验,分别测得电缆A、B、C三相对主绝缘的绝缘电阻,再用万用表分别测量电缆三相对地,相与相之间的导通情况,便于初步判断电缆故障类型。

绝缘电阻测试:

相别

A

B

C

主绝缘电阻(MΩ)

小于100

小于100

小于100

万用表导通测量:

相别

A-地

B-地

C-地

A-B

B-C

C-A

导通情况

不导通

不导通

不导通

不导通

不导通

不导通

根据试验结果和现象初步判断,该条电缆为新铺设待投运状态,其三相绝缘电阻均不达标,对地导通情况均为不导通,需要进一步测试。


低压脉冲法初测:利用低压脉冲法对电缆A、B、C相进行全长测试,测得电缆实际全场大约1745米,经了解与实际铺设长度基本吻合,无明显故障波形。初步判断:无法通过低压脉冲法进行故障点距离的判定,其中发现两处疑似故障点但不排除是中间接头。故障点排查需通过高压闪络法进行波形分析。

管理中心10kV配电房G11侧测试结果(低压脉冲波形):

电缆故障测试仪

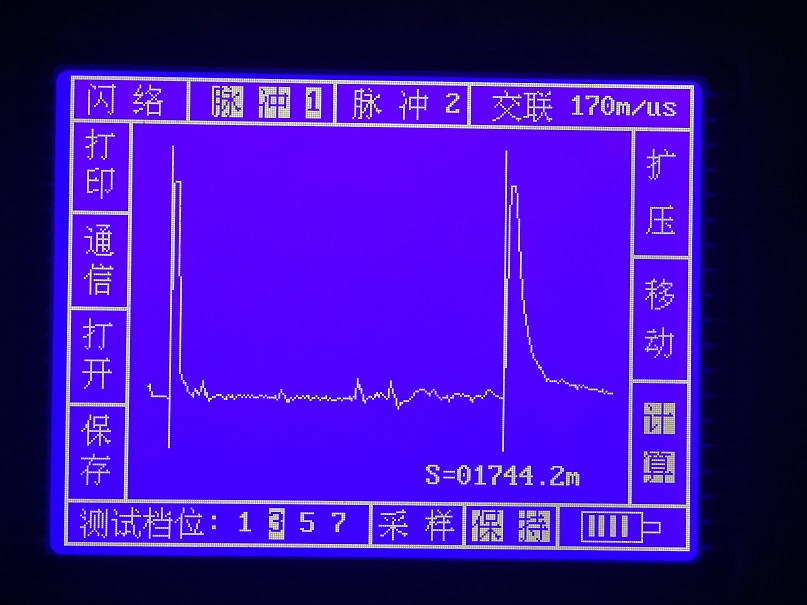

全长波形:约1744米

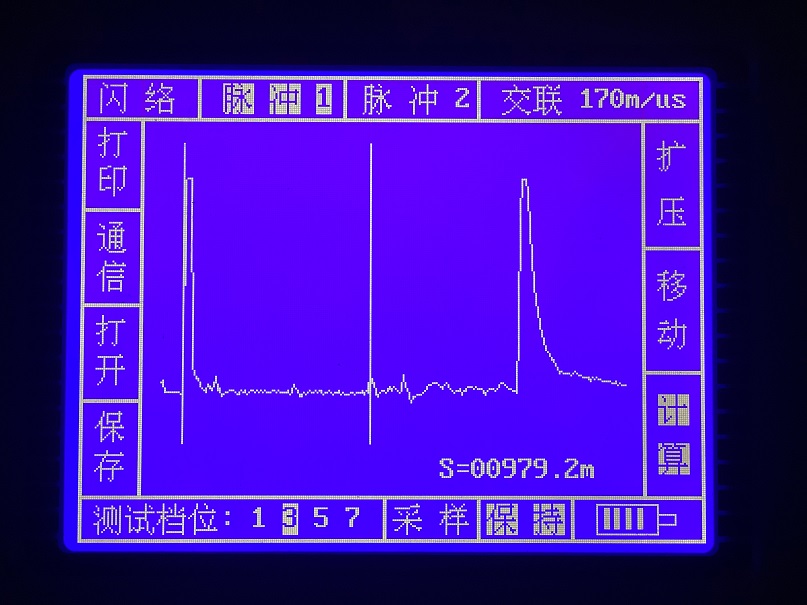

中间接头

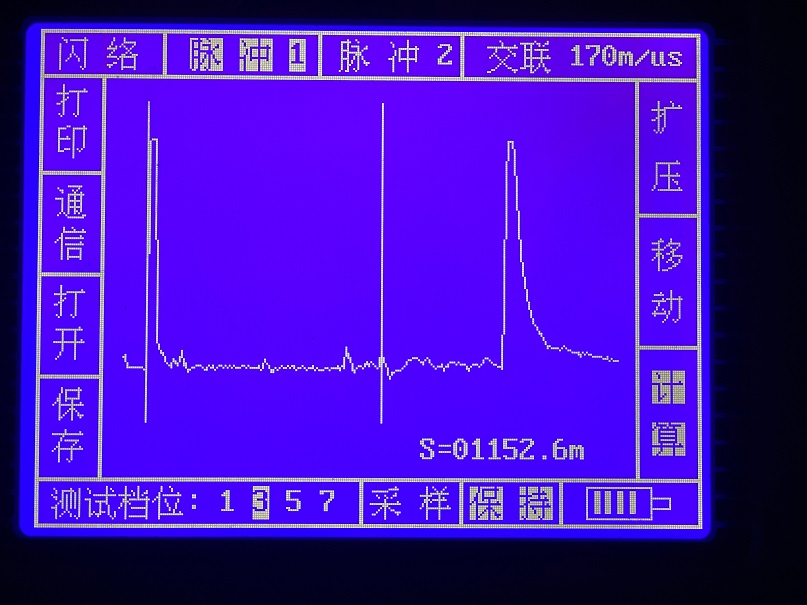

中间接头

中间接头

中间接头

2#变电所测试结果(低压脉冲):


全长波形;约1740米

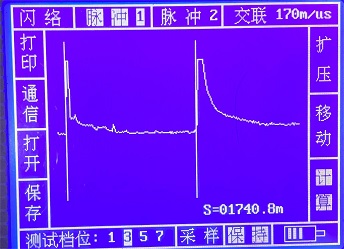

全长波形:约1740米

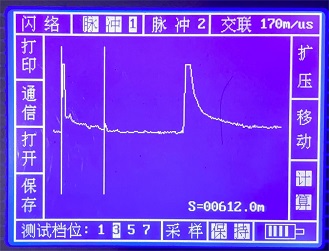

中间接头

中间接头


高压闪络法精准定位:

使用高压闪络法球间隙直流放电方式,针对故障相B相进行试验(因B相绝缘电阻测试值最小),测得波形如下:


管理中心10kV配电房G11侧测试结果(高压闪络):

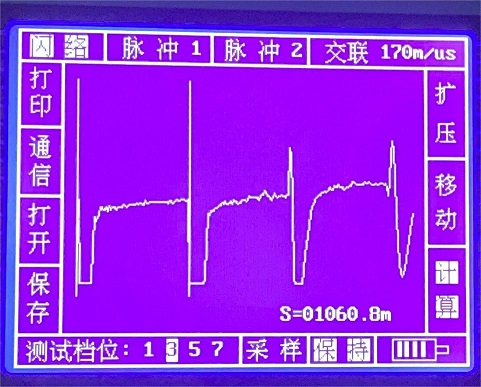

故障点:距管理中心10kV配电房G11柜约1060米

c测试结果(高压闪络):

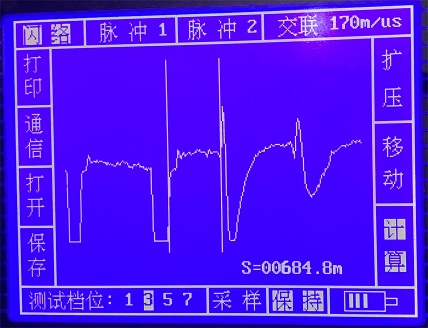

故障点:距2#变电所约684米


结论:结合两次试验分析,电缆全长约1740~1745米左右,两端测试结果显示故障点基本在同一位置。第一次试验,以管理中心10kV配电房G11柜为测试点,故障点为距测试点约1060米位置。第二次试验,以2#变电所为测试点,故障点距测试点约684米位置。且现场已监听到明显的放电声音。最终确定,故障点位于隧道南侧距管理中心10kV配电房约1060米,距2#变电所约684米位置。
