湖州长兴20kV高压电缆故障查找

63K

试验时间:2024年01月29日

试验地点:长兴县和平镇回车岭村S306省道旁试验内容:20kV电缆故障查找

一、被测电缆性能参数:

电缆起点

3#电缆箱

电缆终点

4#电缆箱

电压等级

20kV

电缆型号

/

电缆长度

实测约340米

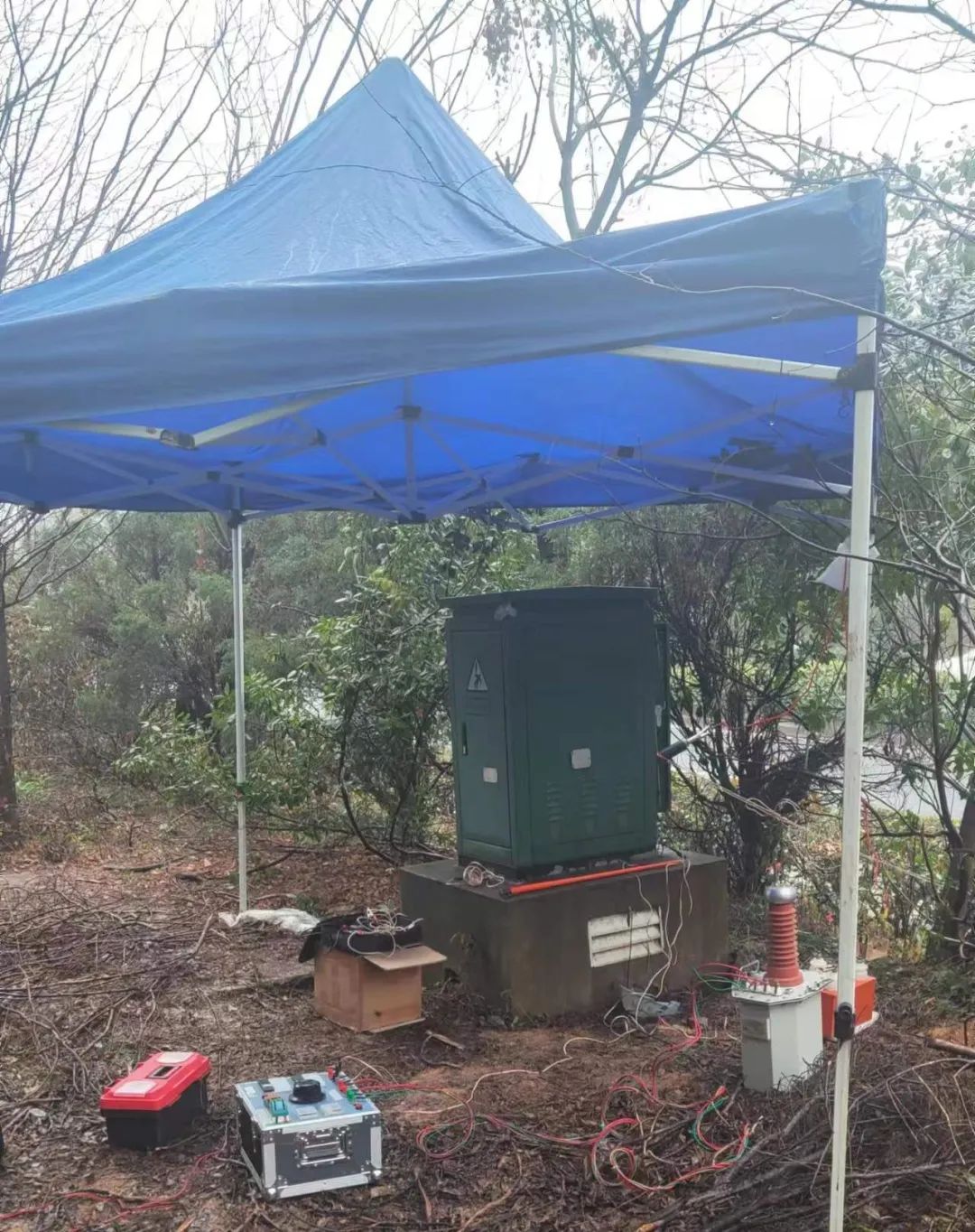

试验前准备:电缆头两端分别位于3#、4#电缆箱内,试验前已先将两头三相分别悬空,铠装、铜屏蔽依旧接地处理。

二、现场测试过程描述:针对电缆头两端分别进行电缆故障检测:绝缘测试、导通测试、低压脉冲波形分析、高压闪络波形分析、故障点放电监听等试验项目。具体步骤如下:对电缆三相进行绝缘耐压试验,采用高压兆欧表进行试验,分别测得电缆A、B、C三相对主绝缘的绝缘电阻,再用万用表分别测量电缆三相对地,相与相之间的导通情况,便于初步判断电缆故障类型。

绝缘电阻测试初测:

相别

A

B

C

主绝缘电阻

大于30GΩ

于30GΩ

1.7MΩ
绝缘电阻测试初测:

相别

A-地

B-地

C-地

A-B

B-C

C-A

导通情况

不导

不导通

不导通

不导通

不导通

不导通

根据试验结果和现象初步判断,三相均未与大地直接导通,其中A、B相绝缘电阻均在30GΩ以上,但C相只有1.7MΩ,初步判断C相电缆存在绝缘故障。

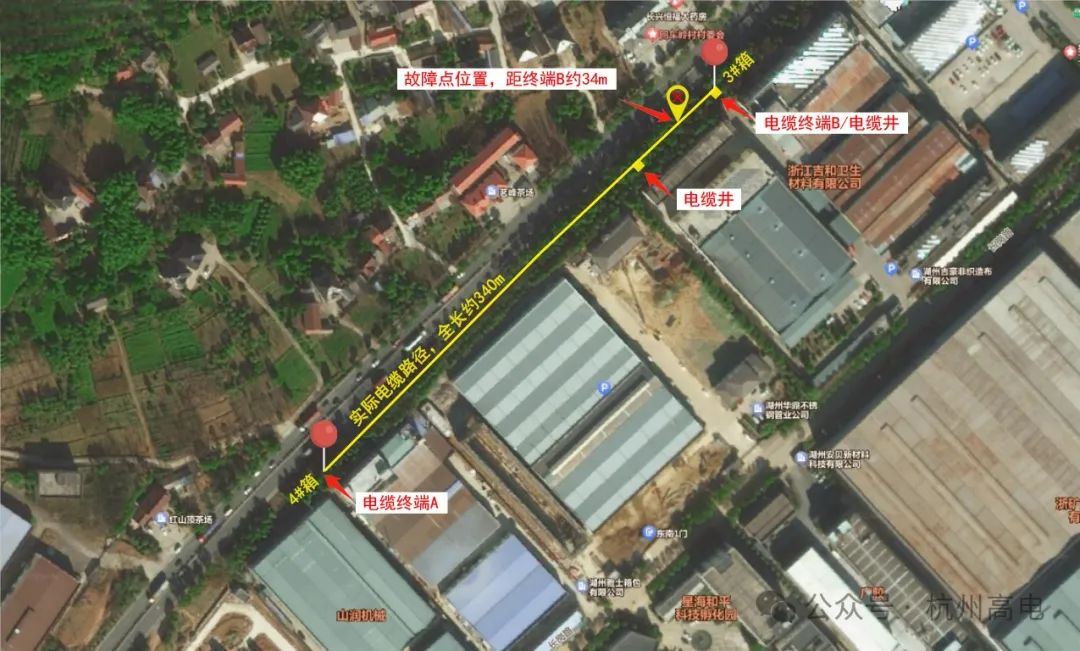

低压脉冲、高压闪络故障点定位:经过初测和高压闪络法定位,从波形上判断出电缆全长约340米,与实际电缆长度接近,故障点距测试位置(4#箱)约306米,距3#箱约34米处。

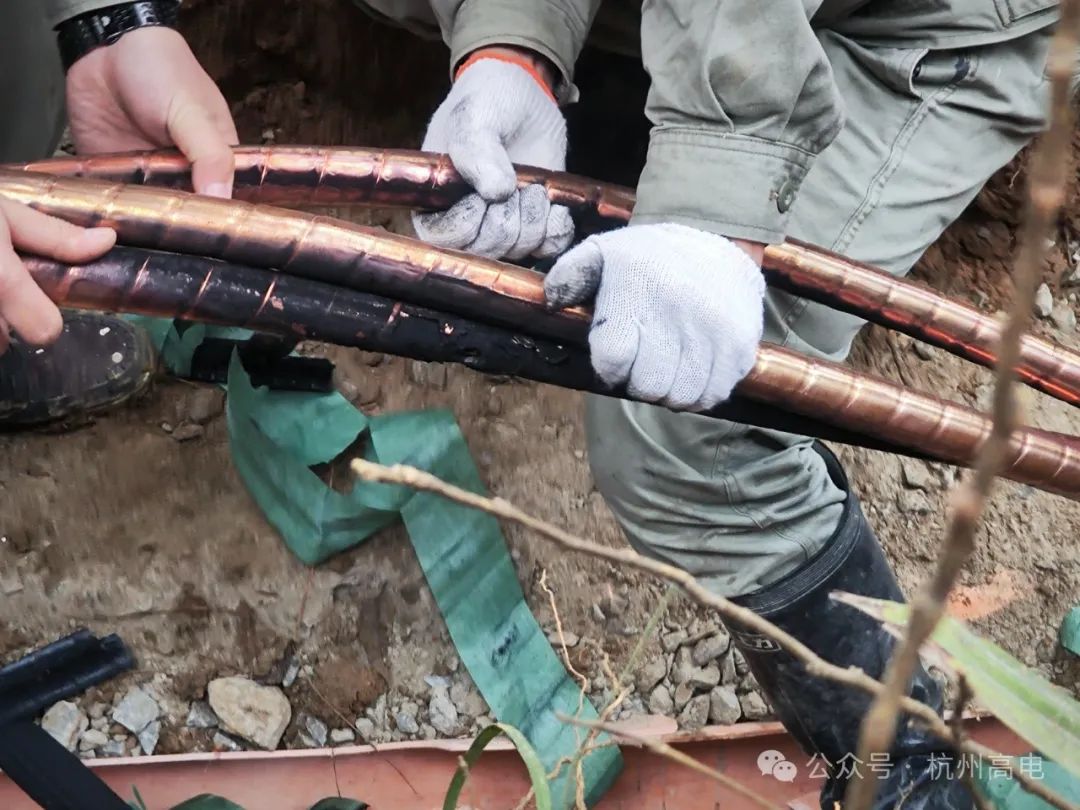

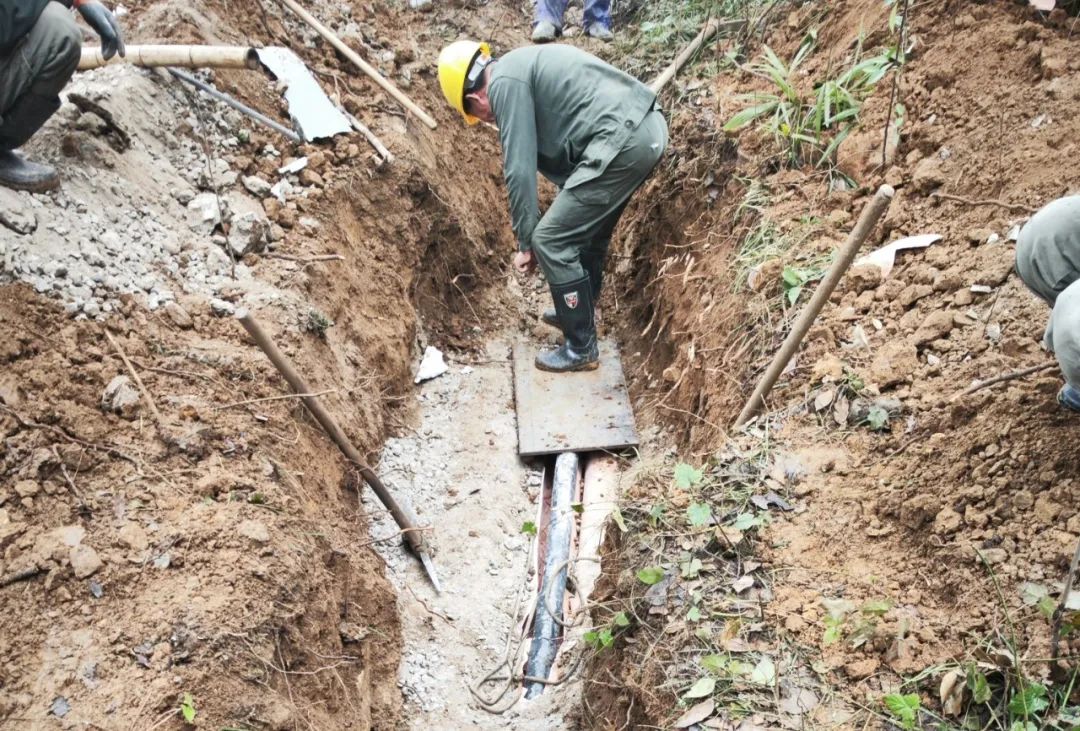

开挖验证:经开挖,确认C相电缆故障在管道内放电点的位置,绝缘层已经击穿放电。
