CT5250大电流地网测试系统(分流)参会浙江省高压计量会

63K

      为进一步提升和完善浙江省高压测试仪器仪表的质量检测和管理工作,适应状态检修工作的要求,《2021年全省高压计量工作会议》于本月28日~29日在衢州凤朝国际大酒店隆重召开。技术专题交流环节:我司技术人员针对“异频大电流地网接地分流向量测试系统及运用”专题,结合我司现场案例进行现场讲解发言。

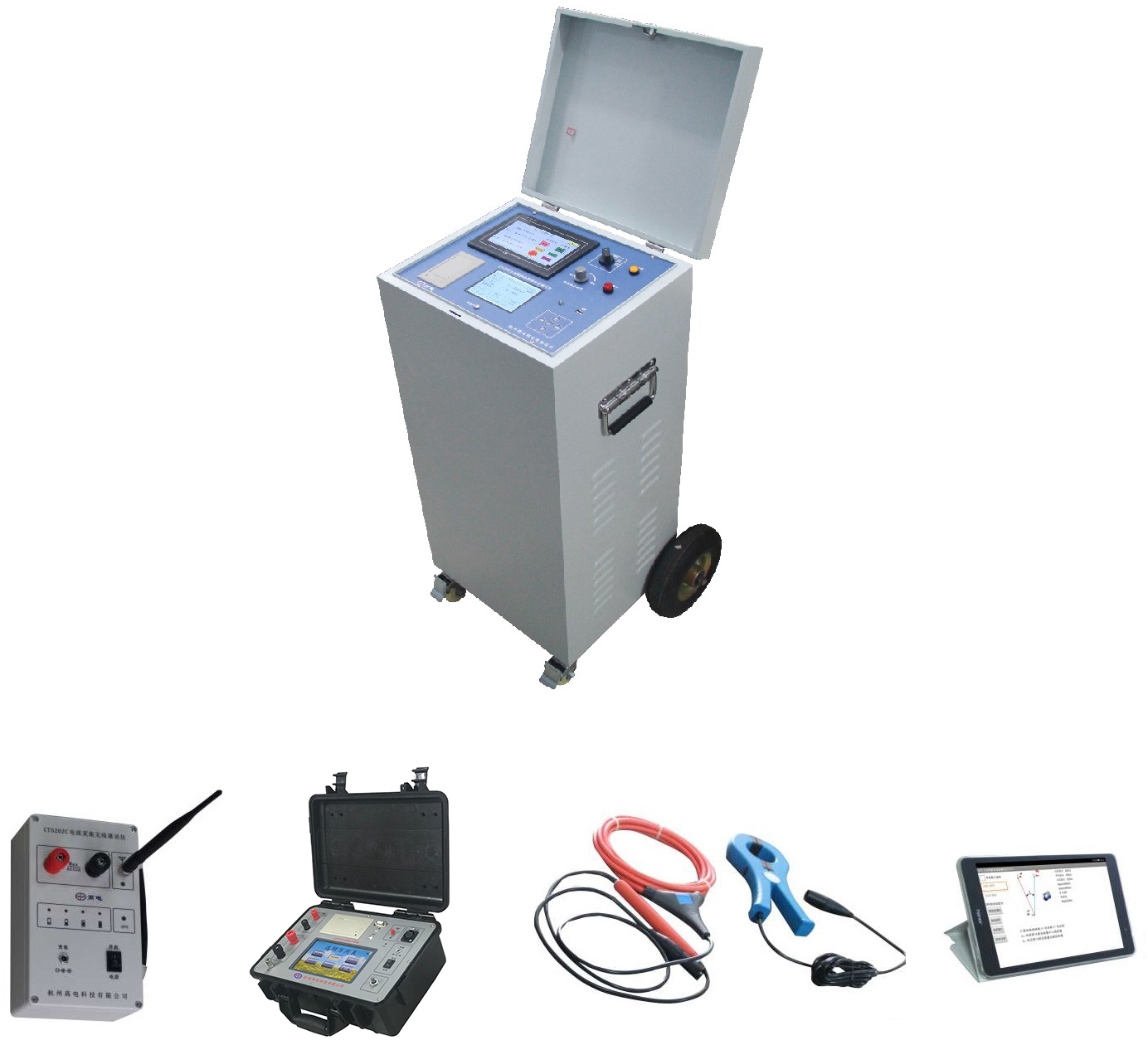

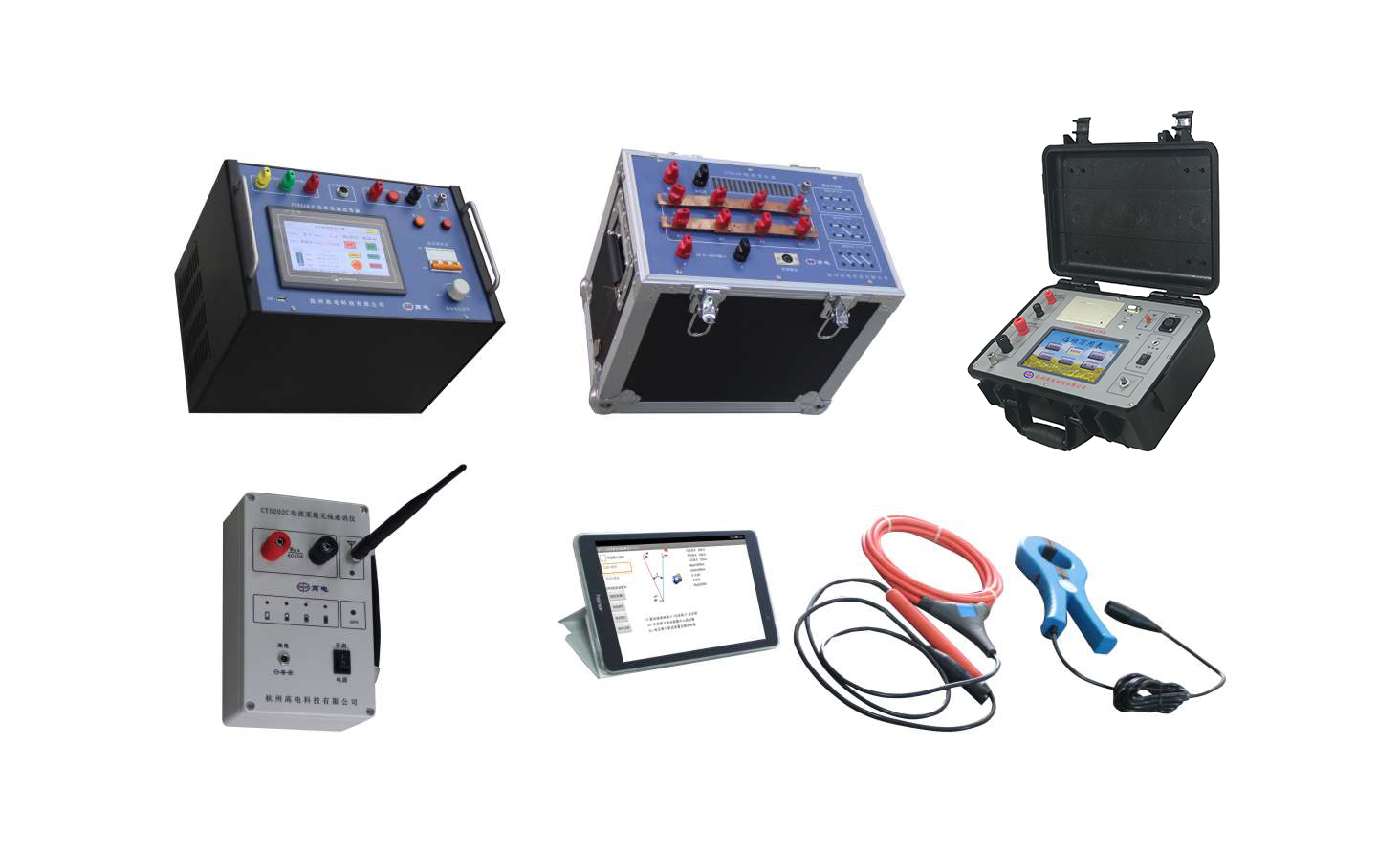

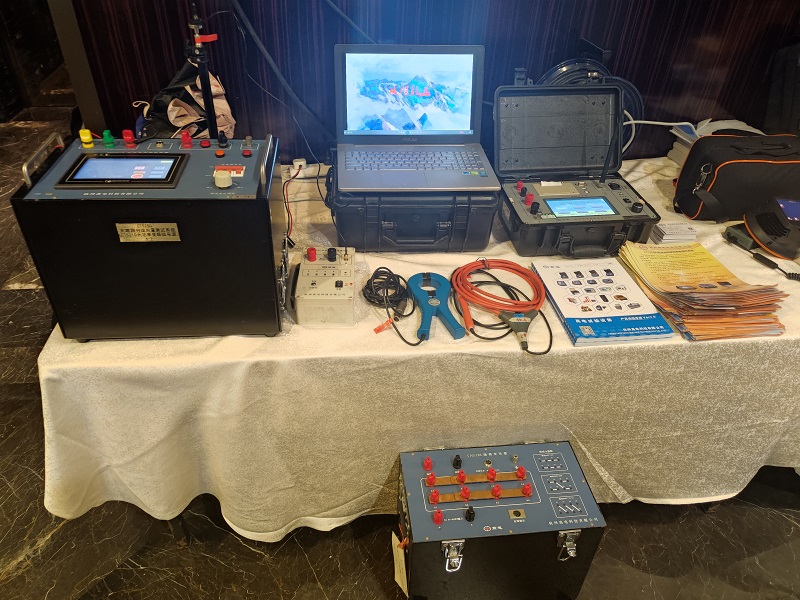

【CT5250异频大电流地网分流向量测试系统】                                                            【CT5250T大地网接地参数测试系统】(分体式)


一、主要功能特点

1.  包含阻抗、电压、电流以及分流向量相互独立的测量模块,可完成大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩(电流极、电压极)电阻、土壤电阻率等接地参数的测量,并且适用于其他需要测量指定频率下的电压、电流、相位差及分流等参数的场合。

2.  阻抗测量同时显示阻抗、电阻分量、电抗分量的测量值和修正值。

3.  可自动计算分流系数、分流向量和以及地网实际散流向量。

4.  选频万用表所有电流测量均兼容直接测量、罗氏线圈(柔性电流钳)测量和钳形电流互感器测量三种方式,测量方式无需人为设置,系统自动识别判断。

5.  抗干扰能力优于1000倍信号幅值,并且实时显示干扰量大小以及相应信噪比。

6.  配置热敏打印机,支持测量数据内部存储和U盘存储。


二、系统组成(分体式)

2.1 基本配置

1.  CT5202A 选频万用表----1台

2.  CT5210 大功率变频信号源---1台

3.  CTGL10S 隔离变压器---1台

2.2 可选配置

1.  CT5202C 电流采集无线通讯仪---1台

2.  罗氏线圈---1根

3.  钳形电流互感器---1只

4.GPC 大地网放线平板---1台

三、系统参数

1.电源电压:AC220V,50Hz(CT5210 大功率变频信号源兼容三相AC380V供电)

2.大功率变频信号源最大输出功率:10kW

3.最大输出电压电流:0~200V/50A、0~400V/25A或0~800V/12.5A,三档可切换

4.连续工作时间:满载电流15Min,50%满载电流60Min

5.频率调节范围:45~65Hz

6.步进频率:1Hz;

7.抗干扰能力:1000倍干扰时仍能准确测量;

8.CT5202A 选频万用表显示位数:4位半;

9.系统测量指标

接地电阻:范围 50 mΩ~200Ω;最小分辨率不低于: 1mΩ;精度:±1.0%×读数±1mΩ

接地阻抗模值:范围 50 mΩ~5Ω;最小分辨率不低于: 1mΩ;精度:±1.0%×读数±1mΩ  分流向量幅值:范围 10 mA~20A;最小分辨率不低于: 1mA;精度:±10%×读数±2mA

分流向量角度值:范围 180.0°~-180.0°;最小分辨率不低于: 1°;精度:±5.0°

地表电位差:范围1mV~100 mV;最小分辨率不低于:0.1 mV;精度:±5%×读数±0.2 mV

在工频电量干扰下,测试值对于真实值的改变量不超过5%情况下:

 地干扰电压抑制比  KE > 1000

 分流向量干扰电流抑制比  KC >1000

 地表电位差干扰电压抑制比  KP > 1000

10.数据存储:U盘和内部存储(内部可存储100组测量数据)

11.通讯接口:标准RS-232接口/USB接口

12.工作环境:温度-10~50℃  湿度<90%
