一、功能特点

采用专用多台磨合仪单元联机，磨合路数6路。系统采用Microsoft Access数据库，有完善的用户权限管理和数据管理功能，支持MAS、ERP、EIP等信息平台提取测试数据。

专用磨合软件通过优先级调度算法对磨合时序进行分时计算控制，保证正在磨合的产品不会同时合闸、分闸、储能，同一时刻只有一台开关动作。可以跟踪磨合过程中的参数变化状况，形成相应的文档资料，便于在磨合过程结束后对断路器的稳定性做出正确的评估。

一体工控机集控能够实现多工位开关断口信号模拟量和数字量的采集。输入信号及通道之间均有5000V的隔离，确保信号间不发生串扰。交直流通用的无触点电子开关，具有过压、过流保护功能。可采用三路独立操作电源，具备分闸（合闸）、储能交直操作电源及电压表指示，可整定单合、单分、合分、分合、重合、机械寿命、储能等时序，具备触点合分状态检测功能。

具有非常完善的报警信息及保护功能，磨合台可以进行语音报警和光信号报警。报警的同时，停止操作命令，切断电源，不影响其它工位正常工作，无需看管。19英寸标准机架或台式可定制。

二、技术指标

1）磨合路数：6工位。

2）工作电源：三相AC380V，50Hz

3）输出电源：

         AC/DC 0～300V可调（单路容量不低于3kVA）

  交流输出调压采用调压器，直流输出调压采用调压器加整流滤波电路。

4）仪器具备同时对各断路器同时进行寿命测试功能，且每个单元具备独立开启、关闭寿命测试功能。

5）分闸（合闸）、储能可采用三路独立电源，亦可共用一个调压器电源，连续可调，各断路器独立操作电源。

6）分闸、合闸电压输出时间：0.1～30000ms可调，步进1ms；寿命测试间隔0 ~s3000s，步进1s。

7）仪器具备储能、C、O、CO、C-0.3S-CO-108S-CO等操作模式。

8）老化次数设置：1～32000次可设定。

9）开关触点合、分状态检测。

10）电压、时间测量准确度：0.5级。

11）具有过流保护、故障报警（拒合、拒分）功能。

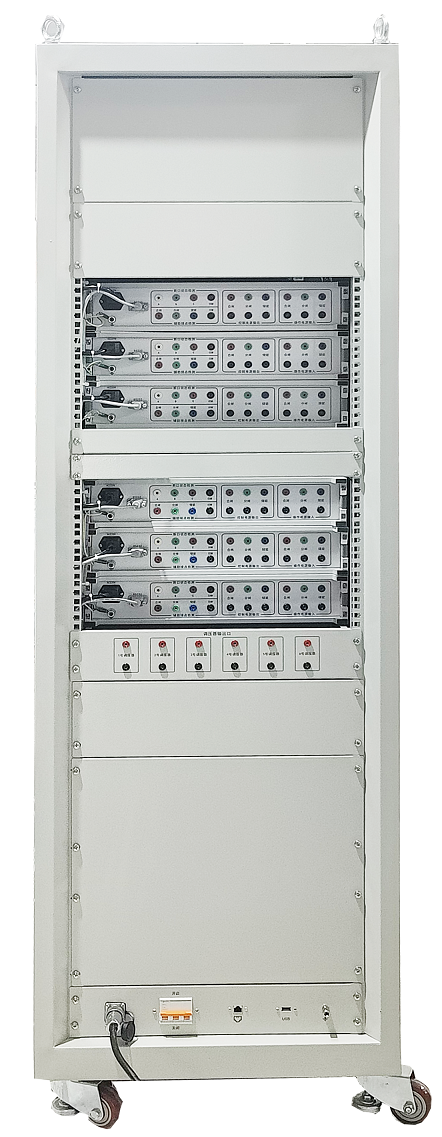

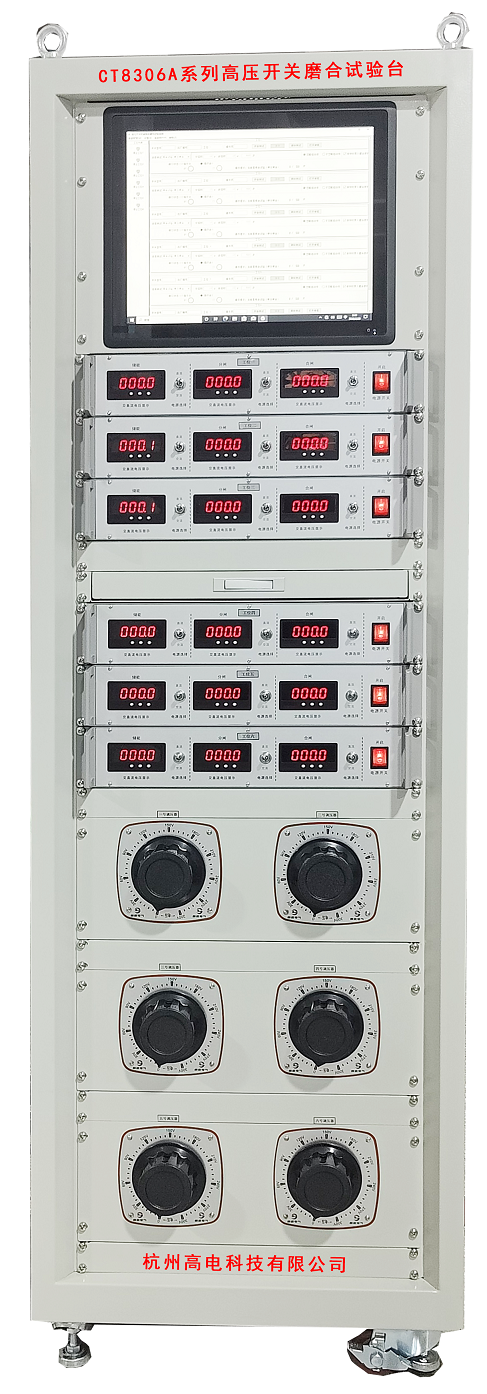

12）结构形式：19英寸标准机架（600*600*1800mm），可移动。

13）重量：120kg。
