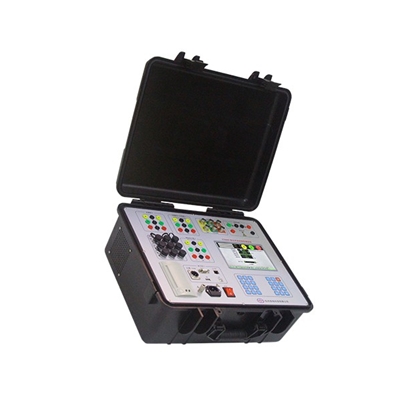

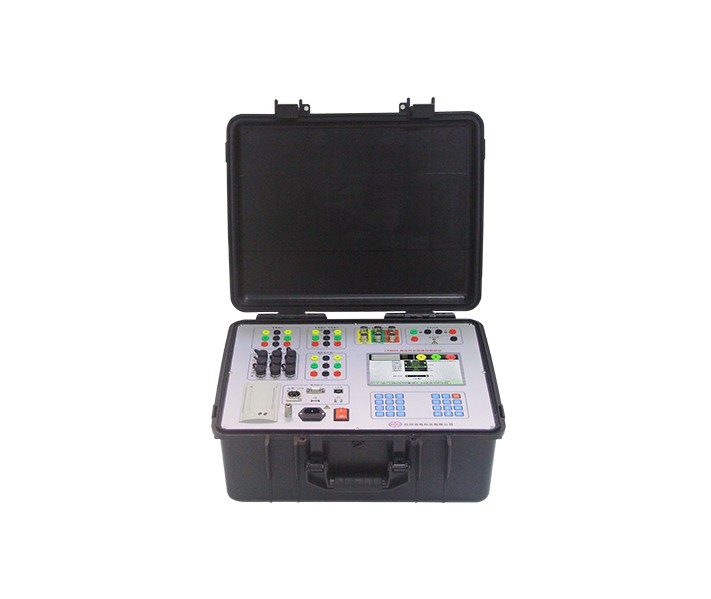

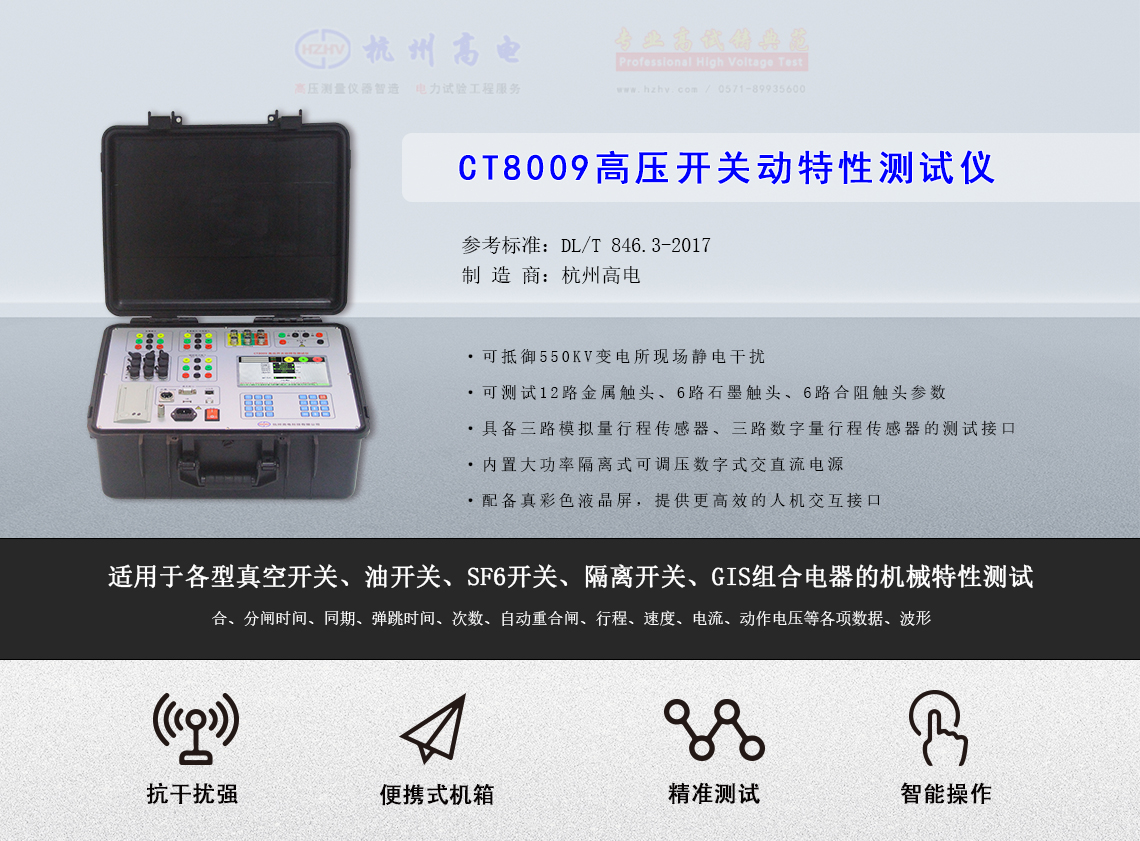

CT8009高压开关动特性测试仪

适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。

参考标准:

DL/T 846.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数

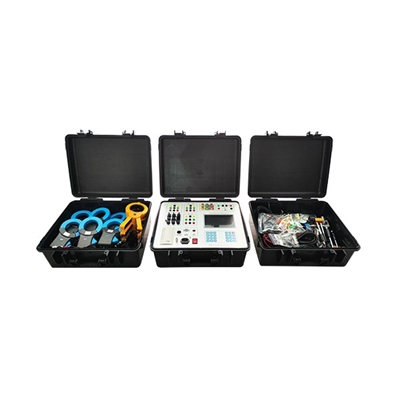

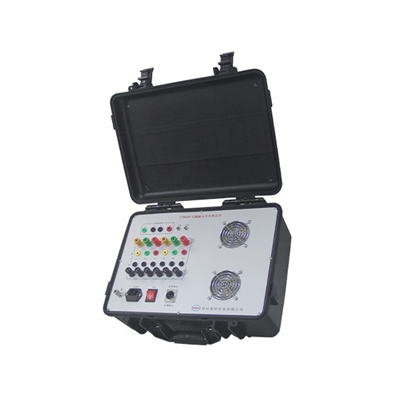

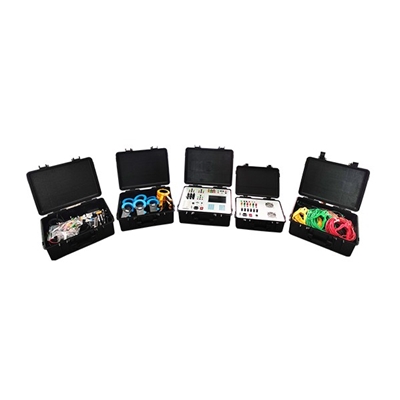

  • 产品图集
  • 应用场景
  • 操作视频

    1.适用于国内外各型真空开关、油开关、SF6开关、石墨触头开关(选配)、双端接地测试(选配)、隔离开关、GIS组合电器的机械、电气特性测试。

    2. 每个测试通道均具备良好的感应电泄放保护电路,在550kV变电站母线带电的情况下可靠测试。

    3. 可测试12路金属主触头、6路合阻触头和3(6)路石墨触头的参数(选配)。

    4. 具备三路模拟量行程传感器、三路数字量行程传感器的测试接口(3路选配)。

    5. 一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有时间,行程、速度波形以及数据报表。

    6.能够编辑保存50组各种速度定义的开关型号,方便测试。

    7. 内置大功率隔离式可调压直流电源(标准配置)以及数字式的交流调压电源(AD型选配),可进行动作电压测试,长时间的机械寿命测试(达一万次)以及用于电机储能。

    8.仪器具备完善的机内历史数据管理功能。

    9.仪器配备大尺寸高亮真彩色液晶屏和24键键盘,以提供更高效的人机交互接口。


    选型表:


            型号

      配置

    AD

    A

    B

    C

    D

    E

    F

    G

    H

    金属通道

    12

    12

    12

    12

    12

    12

    12

    12

    12

    合阻通道

    可选配



    6

    6

    6

    6

    6

    6

    6

    双端接地

    可选配









    3

    6

    3

    6

    石墨通道

    可选配





    3

    6





    3

    6

    辅助接点

    (6)

    (6)

    (6)

    (6)

    (6)

    (6)

    (6)

    (6)

    (6)



    1. 时间测量范围:1~20000ms。准确度:±(0.05%t+0.1)ms,1~2000ms,分辨率0.1ms;2000~20000ms,分辨率1ms

    2. 模拟传感器输入测量范围:0~5V

    3. 模拟传感器电阻范围:200Ω~5kΩ

    4. 数字传感器接口:长线驱动器RS422接口

    5. 数字传感器测量角度准确度:±0.1º,分辨率:0.05º

    6. 行程测量范围取决于传感器长度。最高1000mm。最小分辨率0.01mm

    7. 行程测量准确度:±(0.5%L+0.2)mm

    8. 速度测量范围:0~20m/s,分辨率0.01m/s

    9. 直流电源输出:5~260V/20A,最大功率4kW

    10. 交流电源输出:5~260V/20A,最大功率5kW(AD型选配)

    11. 合闸电阻测量范围:20~5000Ω;分辨率1欧,准确度±(1%R+2Ω)(选配)

    12. 石墨触头:适配石墨触头测试器,记录范围和分辨率同普通金属触头,准确度:±0.2%读数±1个字。(选配)

    13. 双端接地:适配石墨触头/双端接地测试器,记录范围和分辨率同普通金属触头,准确度:±0.2%读数±1个字。(选配)

    14. 触发启动电压:≥30V

    15. 工作电源:198~264V AC,47~63Hz

    16. 工作条件:温度 -20℃~50℃,湿度 ≤90%RH,不结露,海拔低于2000米

    17. 主机重量:10kg;

    18. 外形尺寸:机箱款型订购时根据机型、功能、用途注明。

    ABS箱型:472 mm(长)×365mm(宽)×210mm(高)

    4U插箱(AD)型:(宽)483 mm×450mm(深)×178mm(高)
