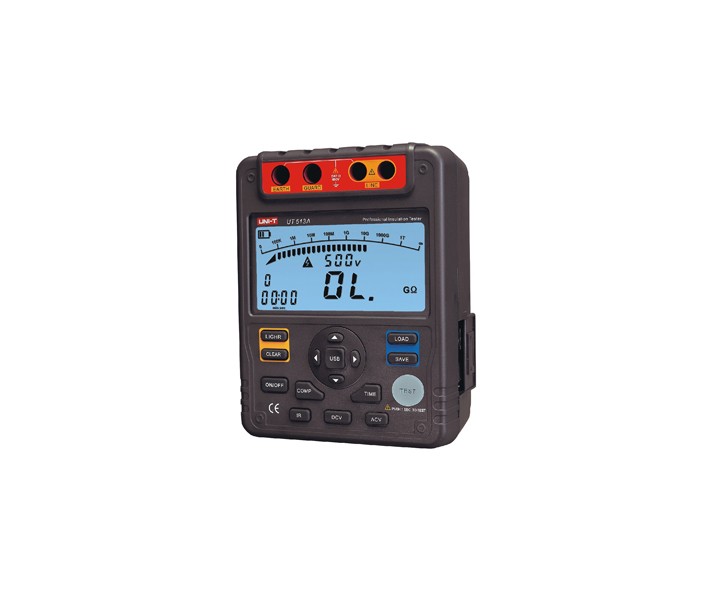

UT513A 绝缘电阻测试仪

UT510系列是一款智能型绝缘测试仪表，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压、低电阻等参数测量，性能稳定，操作简便。适用于现场电力设备以及供电线路的测量和检修，是电力设备维护和维修和理想工具。亦用于冶炼、通讯、制造、石油、国防、电力、化工、电路等行业的测量和检修。

参考标准：

CATl ll 600V

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

1、严格遵循I EC61010安全标准进行设计和生产，符合并过电压标准 ( CATl ll 600V) 和污染等级 II 的安全标准。

2、自动释放电压功能。

3、USB接口数据传输。

4、背光功能便于在阴暗光线下工作。

5、条形图显示测显结果。

6、高压提示符和红色警示灯。

7、自动关机功能：当测晕结束后 15分钟如果不橾作会自动关机，自动关机后按ON/ OFF键l 秒后方可开机。

8、18组数据存诸功能。

9、设定测试时间TIME功能：在指定时间15分钟内自动执行测妞。

10、COMP测沁（比较功能测址）

11、Pl 测屈（极化指数测蚁） PI 测屈能在任意两点时间里，根据设定自动测沁：电阻比率。

基本功能	量程			基本精度
型号				UT511	UT512	UT513A
绝缘电阻(Ω)	输出电压		100V/250V/500V/1000V	0%～20%
			500V/1000V/1500V/2500V		0%～20%
			500V/1000V/2500V/5000V			0%～20%
	100V		0.1MΩ~500MΩ	±(3%+5)
	250V		0.5MΩ~2GΩ	±(3%+5)
	500V		1MΩ~4GΩ	±(3%+5)
			1MΩ~5GΩ		±(3%+5)
			0.5MΩ~20GΩ			±(3%+5)
	1000V		2MΩ~10GΩ	±(3%+5)	±(3%+5)
	1000V		1.0MΩ~40GΩ			±(3%+5)
	1500V		5MΩ~20GΩ		±(3%+5)
	2500V		10MΩ~100GΩ		±(3%+5)
	2500V		2.5MΩ~100GΩ			±(3%+5)
	5000V		5.0MΩ~1000GΩ			±(3%+5)
	短路电流			<2mA	<1.8mA	>3.0mA
直流电压 (V)	1000V			±(2%+3)
直流电压 (V)	600V				±(2%+5)	±(2%+3)
交流电压 (V)	750V			±(2%+3)
交流电压 (V)	600V				±(2%+5)	±(2%+3)
低电阻(Ω)	0.1Ω～999.9Ω			±(1%+3)
特殊功能
自动量程				√	√	√
自动关机				√	√	√
输出电压副显						√
低电压显示				√	√	√
数据存储				18	18	18
比较功能				√	√	√
极化指数				√	√	√
吸收比				√	√	√
USB 数据传输					√	√
LCD 背光				√	√	√
模拟条				30段	30段	30段
超量程报警				√	√	√
高压警告指示				√	√	√
测试时间选择	约30分钟			√
测试时间选择	约15分钟				√	√
一般特征
电源		(LR14) x 8
LCD尺寸		123mm x 58mm
机身颜色		红色+灰色
机身重量		UT511-1.2kg, UT512-1.8kg, UT513A-2kg
