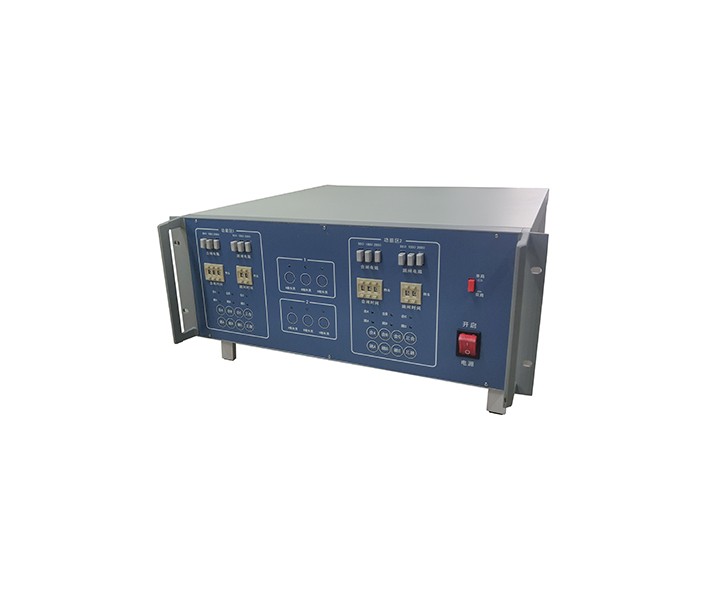

CT1012双路模拟断路器(4U车载)

本装置是新一代升级产品,具有单、双路工作模式,可以用于500kV变电站继电保护装置的整组试验,以及在备用电源自投装置试验等项目中,替代真实的高压断路器。配合微机继电保护测试仪系统进行现场调试,可准确模拟断路器的动作行为,动作时间、直流电阻可调,减少断路器在保护调试期间的开关动作次数,是微机继电保护测试系统必不可少的重要设备。

参考标准:

DL/T846.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、可分相、三相或六相同步合闸、跳闸。

    2、自动适应DC48V、110V、220V电压。

    3、可选择不同跳、合闸电流(电阻)及时间。

    4、固态器件、光耦隔离,安全可靠。

    5、体积小、重量轻,携带方便。

    6、内置电源(选配)。

    7、两路模拟断路器可独立、关联。

    1、供电电源:AC 220V±5%

    2、跳合闸操作电源:DC48V、110V、220V

    3、跳合闸电阻:50Ω、100Ω、200Ω

    4、合闸时间:10~999ms,级差1ms

    5、跳闸时间:10~99ms,级差1ms

    6、模拟断路器常闭/常开接点容量:AC220V/5A

    7、内置电源:12-270V/10A

    8、环境温度:5~40℃

    9、环境湿度:5~90%

    10、主机体积:500mm×180mm×500mm

    11、重量:6.5Kg
