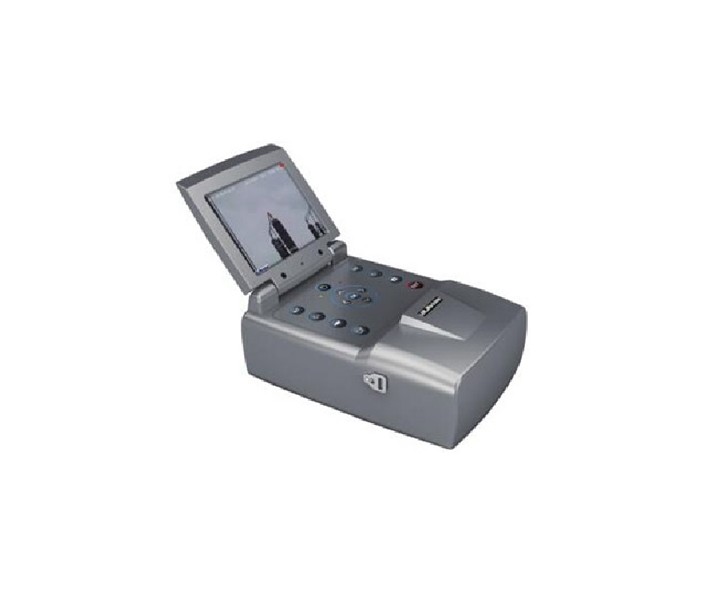

CTD90型紫外成像仪

进行高压设备放电检测常用的仪器有超声波检测仪和红外热像仪等。用红外热像仪可检测放电积累或漏电流引起的温升,但这是一种间接检测放电的方法。紫外成像检测技术因其直观高效的检测方式,越来越受到广大电力用户的重视。它嗓声干扰小、电晕精确定位、触摸屏操作、图像存储记录等对现场的使用提供了极大的方便、同时体积小、复量轻,在日常的操作过程中减轻了劳动的强度,提高工作效率。

参考标准:

DL/T 1779-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.完全日盲型,国内独家技术

    2.高紫外灵敏度达到3×10 -18 watt/cm²

    3.5.7寸可折叠彩色LCD屏,阳光下可读

    4.光学×25倍,电子×12倍放大,精确定位缺陷位置

    5.全自动聚焦功能,智能化操作

    6.整机重量仅2.5kg,体积小

    7.专业化报表分析软体,更利于现场情况分析

    8.光学防抖功能

    项目

    CTD90

    紫外通道属性

    类型

    单色视频(可设置图像颜色)

    最小紫外光灵敏度

    3×10 -18 watt/cm²

    最小放电灵敏度

    1.5pC于8m距离处

    波长

    240  280nm

    视域

    5.5°×4.0°

    聚焦

    紫外光/可见光通道均可自动和手动聚焦

    聚焦范围

    2m~∞

    探测器寿命范围

    无衰减

    帧频

    50Hz

    可见光通道属性

    类型

    彩色视频

    最小可见光灵敏度

    0.1lux

    变焦

    24×光学变焦 + 12×数字变焦

    图像显示

    显示屏

    5.7英寸 VGA LCD,带背光,带触摸

    监视器

    PAL/NTSC

    图像模式

    组合 (紫外图像/可见光图像);只显示紫外光图像;只显示可见光图像

    数据处理

    紫外光/可见光图像叠加处理

    紫外光/可见光图像全屏重叠精度小于1毫弧度

    紫外图像增强

    数字滤波降噪,消除太阳光辐射影响

    紫外图像积分

    可设置积分时长,利于微弱紫外信号检测

    视频压缩/解压

    H.264标准
