CTSR - 270kVA/270kV 变频串联谐振试验装置

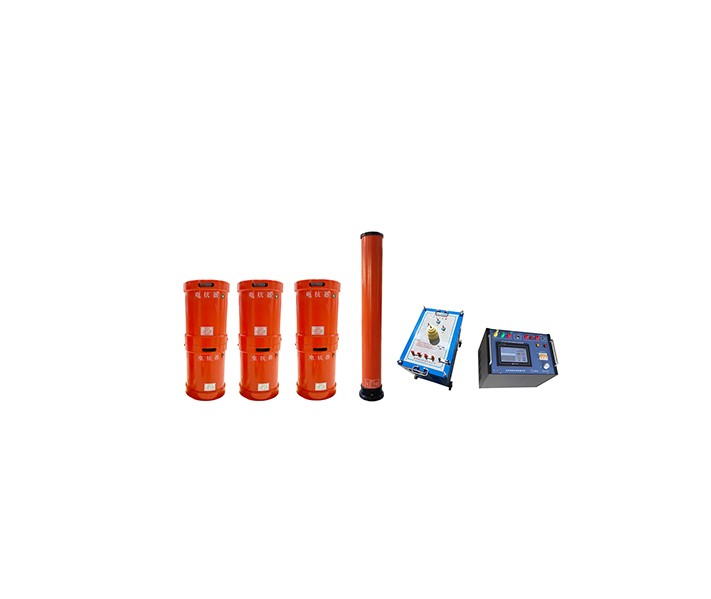

该装置主要针对10kV、35kV、110kV电缆及电力系统的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能

    1、充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

    2、具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

    3、具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。


    被试品对象

    1、10kV,300mm²及以下,3km电缆交流耐压试验,最大电容量≤1.13μF,试验频率为30-300Hz,最高试验电压22kV。

    2、35kV,300mm²及以下,1.5km电缆交流耐压试验,最大电容量≤0.58μF,试验频率为30-300Hz,最高试验电压52kV。

    3、110kV,300mm²及以下,0.3km电缆交流耐压试验,最大电容量≤0.044μF,试验频率为30-300Hz,最高试验电压128kV。

    4、110kV多组合开关柜、互感器、绝缘子、穿墙母排、GIS多组合高压开关,交流耐压试验试验频率为45-65Hz,最高试验电压264kV


    试验时使用关系列表

      设备组合

    被试品对象

    电抗器

    45kVA/45kV六节

    激励变压器

    输出端选择

    110 kV电缆

    长度300m

    电抗器6节三串联组并联

      6 kV

    35 kV电缆

    长度1500m

    电抗器6节两串联组并联

      3 kV

    10 kV电缆

    长度3000m

    电抗器6节并联

      3 kV

    110 kV开关柜、母线、GIS

    电抗器6串联

      15 kV








    整套装置参数

    1、额定容量:270kVA;

    2、输入电源:单相220V/380V电压,频率为50Hz;

    3、额定电压:45kV;90kV;135 kV;270kV

    4、额定电流:6A; 3A;2A;1A;

    5、工作频率:30~300Hz;

    6、波形畸变率:输出电压波形畸变率≤1%;

    7、工作时间:额定负载下允许连续60min;

    8、温    升:额定负载下连续运行60min后温升≤65K;

    9、品质因素:装置自身Q≥30(f=45Hz);

    10、保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

    11、测量精度:系统有效值1.0级;

    12、工作环境

           环境温度:-150C –45 0C;

           相对湿度:≤90%RH;

           海拔高度:  ≤2500米;


    系统配置及其参数

    1、激励变压器JLB-15kVA/15kV/6kV/3kV/0.2kV0.4kV   1台

          a)  额定容量:15kVA

          b)  输入电压:400V,单相/30~300Hz

          c)  输出电压:15kV;6kV;3kV

          d)  结    构:干式

          e)  重    量:约45 kg

    2、变频电源CTSR-15kW/220V/380V     1台

          a) 额定输出容量:15kW(以铭牌为准)

          b) 工作电源:220V/380V,工频/50Hz

          c) 输出电压:0 – 400V,单相/30~300Hz

          d) 额定输入电流:39.4A

          e) 额定输出电流:37.5A

           f) 输 出 波 形:正弦波

           g) 电压分辨率: 0.01kV

           h) 电压测量精度:0.5%

            i) 频率调节范围:30 – 300Hz

            j) 频率调节分辨率:≤0.1Hz

            k) 频率稳定度:0.1%

             l) 运 行 时 间:额定容量下连续60min

           m) 额定容量下连续运行60min元器件最高温度≤65K;

            n) 噪 声 水 平:≤50dB

            o) 结构尺寸:长450mm*宽350mm*高300mm    (大约)

            p) 重    量:约20 kg

    3、高压电抗器 DK-45kVA/45kV    6节

            a) 额定容量:45kVA

            b) 额定电压:45kV

            c) 额定电流:1A

            d) 电 感 量:110H/单节

            e) 品质因素:Q≥50 (f=45Hz);

             f) 结    构:干式

            g) 重    量:约45kg

    4、电容分压器FCR-300 kV -500 pF (分两节,单节为150kV/ 1000PF)  1套

           a)  额定电压: 300KV

           b)  高压电容量:500pF

           c)  介质损耗:tgσ≤0.15%;

           e)  分 压 比:3000:1(以铭牌为准)

            f)  测量精度:1.0级

           g)  重    量:约15kg

    (一)配置设备一览表

    序号

    设备名称

    型  号  及  规  格

    数量

    单位

    1

    激励变压器

    JLB-15kVA/15kV/6kV/3kV/0.2kV0.4kV

    1

    2

    变频电源

    CTSR-F-15kW/220V/380V

    1

    3

    高压电抗器

    DK-45kVA/45kV

    6

    4

    电容分压器

    FCR-300kV/500pF(分两节)

    1

    5

    绝缘支架



    1

    6

    试验连接线



    1

    (二)设备附件及相关资料一览表

    序号

    资  料  名  称

    数量

    单位

    1

    出厂试验报告

    1

    2

    成套装置使用说明书

    1

    3

    产品合格证和用户意见卡

    1
