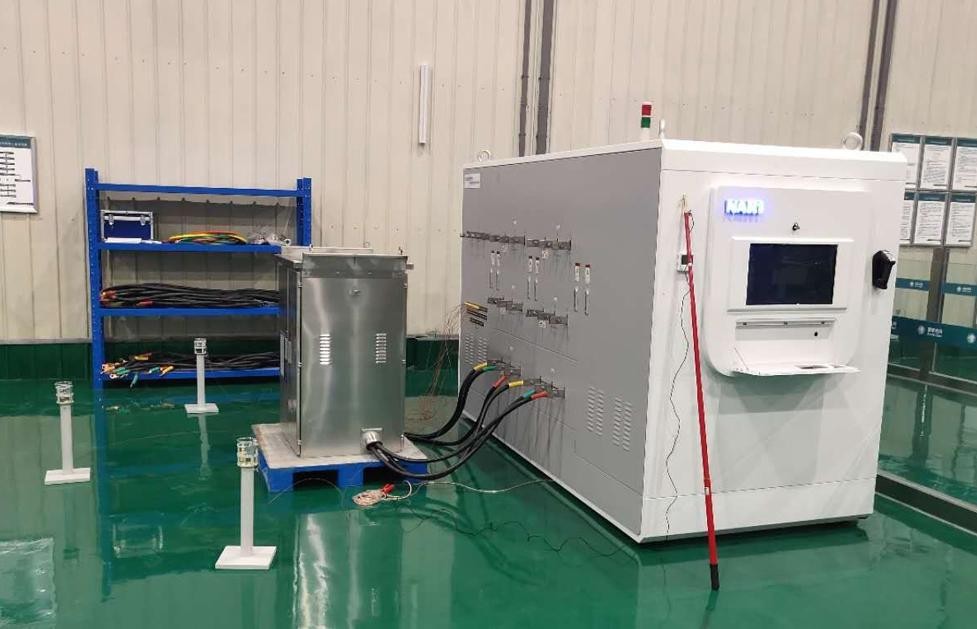

CTWS-1000 JP柜温升温升测试系统

本设备可输出持续的大电流,用于开关设备通电温升试验,配套智能化温度/温升测量装置,可在试验现场同时对多个试点进行温度/温升的测量,并按试验报告的格式打印各测试点的温升值及三个环境温度值,整个过程完全实现了自动化。

参考标准:

GB/T 16927.4-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.系统满足JP柜,低压开关柜温升抽检试验;

    ..系统为人机交互终端及一体化集成试验装置,试验装置包含智能测量模块、配电模块、自动切换线模块、接线提示模块;

    3.系统自动调用智能测量模块、电源模块、切换装置,并逐项开始检测,自动完成每个试验项目的电压、电流输出、参数测量、档位切换、数据上传;

    4.具有自动切换线功能,温升试验实现无人值守自动试验。自动接收试验任务,数据上传数据中心平台,自动生成试验报告。

    序号

    名称

    数量

    主要参数

    1

    控制操作台

    1套

    1.5mm冷轧钢板,外部钣金件、内部骨架等

    2

    计算机

    1台

    HP

    3

    显示器

    1台

    三星曲屏27英寸

    4

    集成控制柜

    1台

    1.5mm冷轧钢板,外部钣金件、内部骨架等

    5

    大电流发生器(干式)

    12台

    升流方式:自动升流

    输出容量:每相6KVA

    输出电流:1000A

    系统软件自动独立调压,无需人工操作,智能跟踪电流波动,保持试验电流稳定值输出

    运行方式:能满足1000A时允许24小时长期运行,可以单台使用,也可以三台组成三相后使用。

    6

    单相调压器

    12台

    单相调压器

    额定容量:6KVA

    输入电压:220V

    输出电压:230V

    踪电流波动,保持试验电流稳定值输出

    运行方式:能满足1000A时允许24小时长期运行,可以单台使用,也可以三台组成三相后使用。

    7

    测量电流互感器

    12只

    电流范围:0~1000A

    精度:0.2级

    8

    温度巡检仪

    1台

    能够实时测量各部位温度及环境温度,并按温升试验要求实时显示各温度平均值。

    具有温度修正功能。

    能自动判断试品是否达到温升稳定状态。

    能够提供与装置的智能控制部分互联,调用温度数据进行试验的控制、数据的处理、电压电流的调整。

    可任意设定试验过程中时间间隔(不大于5分钟)查询温度数据。

    能够自动生成温度曲线,直观监测温度变化趋势。

    测量通道:50路。

    测温范围:-20 ~200℃

    基本误差:±0.3%F•S

    数字显示范围:-9999~49999

    测量分辨力:1/60000

    传感器:热电偶

    标准化结构模组,可自由拆装的测量单元模组,支持热插拔。

    9

    大电流输出导线

    4组

    承载1000A大电流

    长度3米

    10

    大电流导线支架

    1组

    支撑大电流导线
