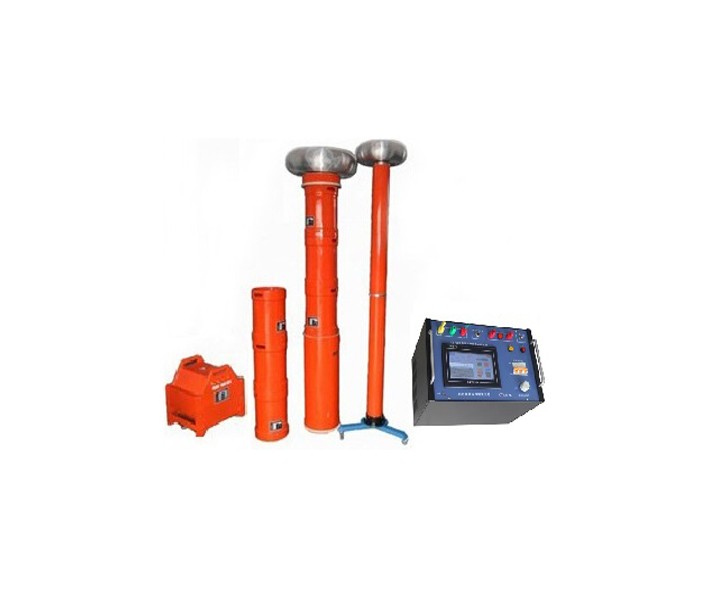

CTSR - 135kVA/108kV 变频串联谐振试验装置

该装置主要针对35kV电缆及电力变压器、母线开关;火力发电机等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能

    1、 充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

    2、 具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

    3、 具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。


    被试品对象及试验要求

    1、35kV/300mm2电缆1km的交流耐压试验,电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

    2、35kV GIS、开关的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。

    3、35kV/31500kVA主变的交流耐压试验,电容量≤0.012uF,试验频率45-65Hz,试验电压不超过68kV,试验时间1min。

    4、10kV/300mm2电缆2km的交流耐压试验,电容量≤0.751uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

    5、35kV 互感器的交流耐压试验,试验频率30-300Hz,试验电压不超过76kV,试验时间1min。

    6、35kV 断路器(相间)的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。

    7、10kV/10000kVA主变的交流耐压试验,电容量≤0.01uF,试验电压不超过35kV,试验时间1min。


    试验时设备使用关系列表

    设备组合

    被试品对象

    电抗器

    33.75kVA/27kV四节

    激励变压器输出端选择

    试验电压(kV

    35kV/300mm2电缆1km

    使用电抗器两节串联两组并联

    3kV

    ≤52kV

    35kV/31500kVA主变

    使用电抗器四节串联

    6kV

    ≤68kV

    10kV/300mm2电缆2km

    使用电抗器三节并联

    1.5kV

    ≤22kV

    35kV及以下电压等级GIS

    使用电抗器四节串联

    6kV

    ≤95kV

    35kV互感器

    使用电抗器三节串联

    6kV

    ≤76kV

    35kV断路器(相间)

    使用电抗器四节串联

    6kV

    ≤95kV

    10kV/10000kVA主变

    使用电抗器两节串联及补偿电容器

    3kV

    ≤35kV

    整套装置参数

    1、额定容量:135kVA;

    2、输入电源:单相220或三相380V电压,频率为50Hz;

    3、额定电压:27kV; 54kV;108kV;

    4、额定电流: 5A;2.5A; 1.25A;

    5、工作频率:30-300Hz;

    6、装置输出波形:正弦波

    7、波形畸变率:输出电压波形畸变率≤1%;

    8、工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

    9、温    升:额定负载下连续运行60min后温升≤65K;

    10、品质因素:装置自身Q≥30(f=45Hz);

    11、保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

    12、测量精度:系统有效值1.5级;

    13、工作环境

          环境温度:-100C –50 0C;

          相对湿度:≤90%RH;

          海拔高度:  ≤1000米;


    系统配置及其参数

    1、激励变压器JLB-7.5kVA/1.5/3/6kV/0.4kV    1台

         a)额定容量:7.5kVA;

         b)输入电压:0-400V,单相;

         c)输出电压:1.5/3/6kV

         d)结    构:干式;

         e)重    量:约58kg;

    2、变频电源CTSR-7.5kW/220/380V     1台

         a)额定输出容量:7.5kW(以铭牌为准)

         b)工作电源: 220/380±10%V(单/三相),工频

         c)输出电压:0 –400V,单相,

         d)额定输入电流:18.75A

         e)额定输出电流:18.75A

         f)电压分辨率: 0.01kV

         g)电压测量精度:1.5%

         h)频率调节范围:30 – 300Hz

         i)频率调节分辨率:≤0.1Hz

         j)频率稳定度: 0.1%

         k)运 行 时 间:额定容量下连续60min

         l)额定容量下连续运行60min元器件最高温度≤65K;

         m)噪 声 水 平:≤50dB

    3、高压电抗器DK-33.75kVA/27kV    4节

        a)额定容量:33.75kVA;

        b)额定电压:27kV;

        c)额定电流:1.25A;

        d)电 感 量:100H/单节;

        e)品质因素:Q≥30 (f=45Hz);

        f)结    构:干式;

        g)重    量:约40kg;

    4、电容分压器FRC-100kV/1000pF   1套

        a)额定电压:100kV;

        b)高压电容量:1000pF;

        c)介质损耗:tgσ≤0.5%;

        d)分 压 比:1500:1(以铭牌为准)

        e)测量精度:有效值1.5级;

        f)重    量:约15kg;

    (一)配置设备一览表

    序号

     备  名  称

    型  号  及  规  格

    单位

    数量

    备注

    1

    激励变压器

    JLB-7.5kVA/1.5/3/6kV/0.4kV

    1



    2

    变频电源

    CTSR-7.5kW/220/380V

    1



    3

    高压电抗器

    DK-33.75kVA/27kV

    4



    4

    电容分压器

    FRC-100kV/1000pF

    1



    5

    内部连接线



    1

    (二)相关资料一览表

    序号

     料  名  称

    单位

    数量

    备  注

    1

    成套装置使用说明书

    1



    2

    产品合格证和用户意见卡

    1
