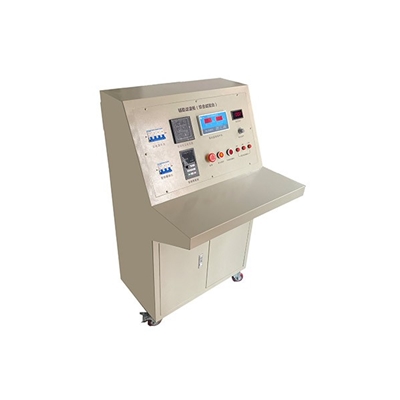

CTFL-1辅助滤波柜综合试验台

辅助滤波柜(综合试验台)用于对柜内各种电器动作实验,以及测量装在柜体上的风机的振动,它能提供变频电源和直流电源,便于对柜子的检测,提高工作效率。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


    ★ 额定工作条件:

    环境温度-10℃~50℃;

    相对湿度 <85%(不结露)

    ★输入电源:三相四线AC 380V(+10%),50Hz

    ★外形尺寸:宽660mm ×深620mm ×高1170mm

    ★重量:150kg

    ★ 输出:

    1、三相AC380V固定输出,单相AC 220V固定输出                 各一组

      2、变频器输出                         一组

      IN:3AC 380V/50Hz;OUT:3AC 440V/0~100Hz  7.5KW

    3、直流固定电压DC24V/DC48V/DC110V  2A输出                  各一组

    4、直流DC 0~250V 5A可调电压 输出                            一组

    5、振动测试仪(两路)                                         一台





    1)变频器输出

    1、将试验台变频器输出端线与风机相连,以及试验台的接地端与地可靠连接

    2、接上输入电源,推上总电源开关

    3、根据风机的额定电压,频率等参数,将变频器参数设置好,具体设置详见变频器

      操作说明书

    4、变频器参数设置好后,将变频器输出空开推上,然后按变频器操作面板上的RUN

    运行变频器输出。

        5、试验完毕后,按变频器操作面板上的STOP,关闭变频器输出,然后断开变频器输出空开,关闭总电源开关,拆除连线。

    2)固定直流电压输出

    1、根据所需电压,选择好相应电压输出端口,将线相连,以及试验台的接地端与地可靠连接

    2、接上输入电源,推上总电源开关

    3、根据所选电压,按相应按钮电压的按钮,此时相应按钮灯亮,表示该电压已经输出

    4、试验完毕后,将按钮复位,关闭总电源开关,拆除连线

    3)直流可调电压输出

    1、将可调直流输出电压线与所需试验设备相连,以及试验台的接地端与地可靠连接

    2、调节电压电位器,调至所需电压,然后按下可调直流输出按钮,此时按钮灯亮,表示该电压已经输出

    3、试验完毕后,将按钮复位,关闭总电源开关,拆除连线

    4)振动测试

    1、将传感器安装柜体相应位置,然后将连线与试验台相连,以及试验台的接地端与

      地可靠连接

    2、接上输入电源,推上总电源开关

    3、按下振动测试按钮,此时振动监测保护仪得电,进入振动测试,具体操作详见振动监测保护仪说明书

    4、试验完毕后,将按钮复位,关闭总电源开关,拆除连线

    5)三相固定AC380/220V输出

    接上输入电源,推上固定电压空开,电压输出
