CTZZ变电站综合在线监测系统

本系统是变电设备在线状态监测与故障诊断的整体解决方案，完全满足国家电网公司变电设备在线监测系统通用技术条件、技术规范等技术规范。系统采用先进的检测技术、数字化技术、嵌入式计算机技术、高速以太网通信技术以及状态评估诊断技术对变电设备进行实时监测，集成了主变压器、GIS、容性设备与避雷器的在线监测系统。

参考标准：

DL/T 1498.1-2016

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

完全满足国家电网公司变电设备在线监测系统通用技术条件、技术规范等技术规范。系统采用先进的检测技术、数字化技术、嵌入式计算机技术、高速以太网通信技术以及状态评估诊断技术对变电设备进行实时监测，集成了主变压器、GIS、容性设备与避雷器的在线监测系统。对数据进行综合分析处理和评估诊断，提前发现设备内部潜伏性缺陷，适时掌握缺陷发展趋势，为检修决策提供依据，增强检修针对性，提升检修质量。同时与站控层通过光纤以太网通讯（协议完全满足IEC61850标准），将监测数据发往远方数据分析部门、配电管理系统及维护部门，并接受控制指令，实现远程监控和运行状态分析。

系统实时跟踪各监测单元的分析结果和其他信号状态，对数据进行综合分析处理和评估诊断，提前发现设备内部潜伏性缺陷，适时掌握缺陷发展趋势，为检修决策提供依据，增强检修针对性，提升检修质量。同时与站控层通过光纤以太网通讯（协议完全满足IEC61850标准），将监测数据发往远方数据分析部门、配电管理系统及维护部门，并接受控制指令，实现远程监控和运行状态分析。

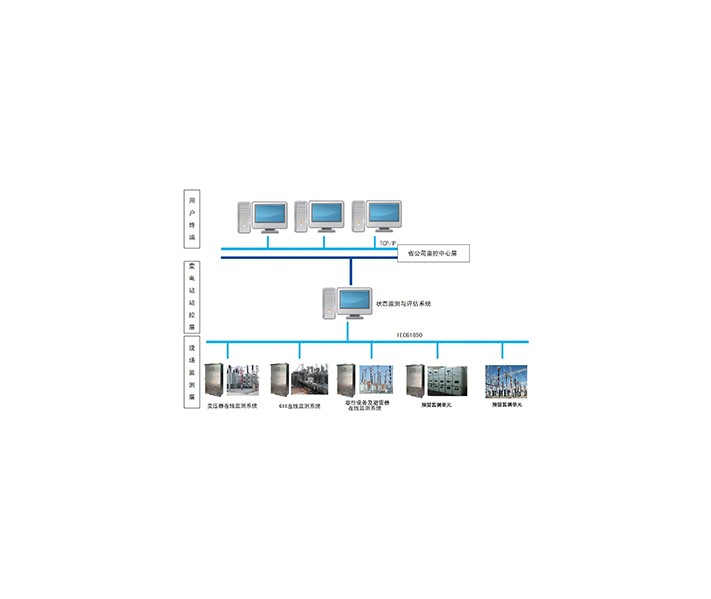

系统主要由“现场监测层（设备端）”、“变电站站控层（变电站控制室）”、“省公司监控中心层（电科院）”、“用户终端”四个层次组成。其中：现场监测层由“主变压器在线监测系统”、“GIS在线监测系统”、“容性设备及避雷器在线监测系统”等系统组成，可以根据用户需求进行配置。系统分别由安装在设备本体上的传感器、信号传输电缆和安装在站内的监测前置单元构成，负责采集、分析和集成传输监测设备的状态参量；变电站站控层由1套在线监测信息采集与传输集成系统和管理软件组成，负责集成、暂存、处理和远程传输五大在线监测系统的数据信息；省公司监控中心层（电科院），主要由监控主机和管理软件构成，负责集成、储存、管理和向用户终端分发、传输相关在线监测数据；用户终端即各级人员的办公电脑，按照权限设置，通过统一的IP地址共享和处置相关的在线监测信息。
