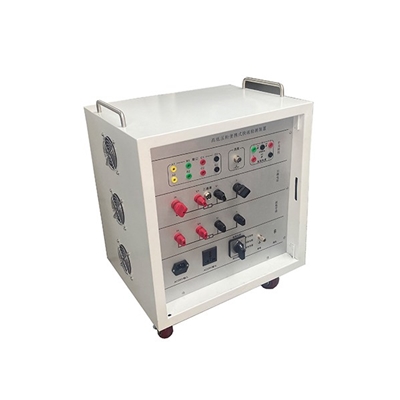

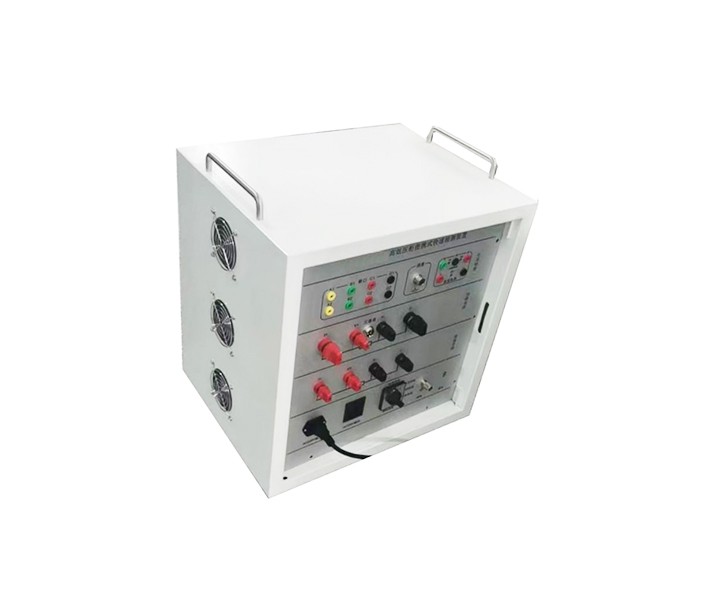

CTKG-1 高低压柜便携式快速检测装置

参照《GB 50150-2016 电气装置安装工程电气设备交接试验标准》、《DL/T 596-2021 电力设备预防性试验规程》,可对高低压柜等设备进行系统检测。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。

    抗扰通道:可抵御550kV变电所现场静电干扰!

    位移通道:1路位移信号采集,适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。

    精细测试: 严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分: 高压开关综合测试仪 DL/T846.3—2004要求研制。10kHz高速采样,时间分辨率0.1ms,测试时长高达20s。

    操作电源:内置隔离型数字可调直流电源,带短路保护功能,可设置电压,指令各项分、合、重合闸操作及动作电压试验。

    同步触发:可响应电压、电流、传感器、断口变化多种同步触发方式。

    速度定义:提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。

    录波功能:6路普通金属触头通断、线圈电流;行程、时间波形。

    数据通讯:可采用RS232或蓝牙通讯,PC管理软件实现数据、波形图可上传、测试。

    电源:AC220V 50Hz

    输入功率:3kW

    通讯方式:RS232(或蓝牙适配)

    箱体尺寸:长430mm*宽350mm*高590mm

    重量:30kg

    通讯方式:RS232,适配蓝牙通讯


    测试单元:

    高压开关动特性测试单元:

     测试通道:时间断口:金属触头 6路 25V,限流50mA

     位移传感器:1路

     时间测试:范围:0~20s

     误差:±0.l%读数±2个字

     分辨率:0.1ms

    行程测试:范围:0~1000mm

    准确度:±1%读数±1个字

    分辨率:0.1mm

    速度特性: 范围:0.01~20.00m/s

    准确度:±1%读数±1个字

     分辨率:0.01m/s

    图形显示:每路0.1ms的数值

    直流电源:调整范围:5~260V

    最大瞬时电流:20A

    准确度: ±1%读数±1个字

    负载变化率:≤1%

    同步触发:电压:15~260V

    电流:0.1-20A

    传感器:位移变化

    断口:信号跳变

    RS232:波特率57600bps


    回路电阻测试单元:

    开口电压: 10V

    输出电流: 恒流100A

    测量范围: 0~20mΩ;

    测量精度:±0.5%读数+0.5μΩ)

    测试时间:100A:5-60S

    三通道,便于一次接线

    工作方式:风冷、间歇

    RS232:波特率9600bps


    接地导通电阻测试单元:

    电压输出:DC28V

    电流输出:恒流1A、5A、10A、20A档

    工作方式:连续

    测试范围:

    20A 1mΩ-1Ω

    10A 1mΩ-2Ω

    5A    1mΩ-4Ω

    1A    100mΩ-20Ω

    准确度: 0.2%读数±2字

    最高分辨率:0.1μΩ

    RS232:波特率9600bps
