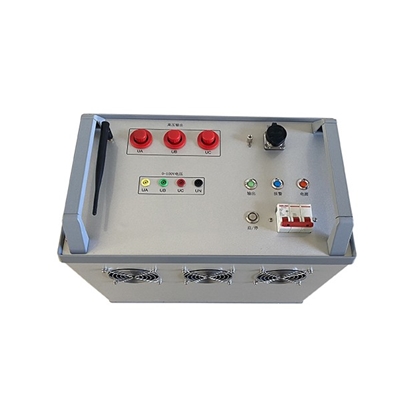

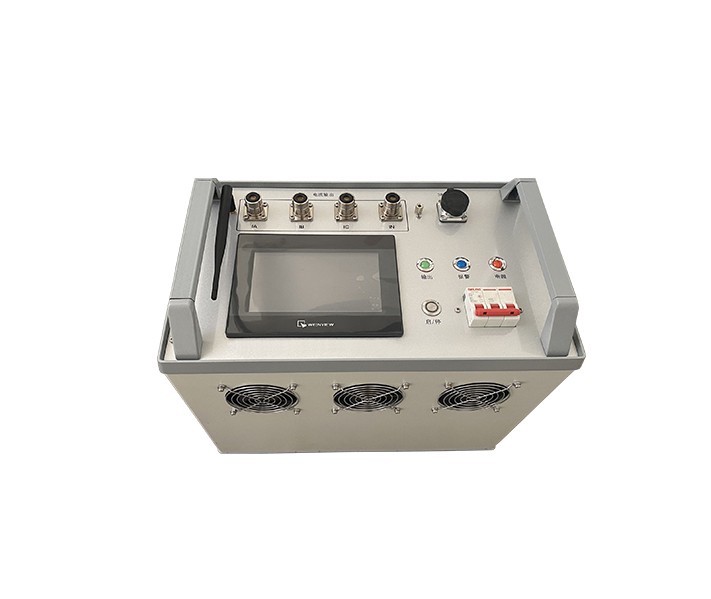

CT6330三相通流通压综合测试系统

三相一次通流负荷模拟试验装置根据现场的需要,输出三相300A一次电流和三相一次6.5KV电压进行通流通压,通过PT和CT的一次侧加量,PT的二次回路产生的电压和CT二次回路的电流,加在继电保护装置回路,从而完成负荷模拟给继电保护加量

参考标准:

DL/T 995-2006

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    对接入的电流、电压的相位、极性进行核对,对相别、相位关系的保护方向检查是否正确。

    电流差动保护接到保护回路中,各组电流回路的相对极、性变比是否正确。

    接入电流、电压相序是否正确,各个接线点是否上紧牢靠。

    差动保护中性线的不平衡电压,电流判断二次回路的准确性。

    一次通流的向量检查,有效降低了设备投运时继电保护等二次系统不正确动作的风险和电网运行隐患,满足《继电保护和电网安全自动装置检验规程》中的要求。

    检查的项目有


    1、检查电流二次回路相别、相序及电流互感器极性、变比档位复核。

    2、检查电压二次回路相别、相序及电压互感器极性、变比复核。

    3、检查电压、电流二次回路的幅值及相位关系。

    4、检查继电保护装置二次电压、电流幅值及向量,检查由多组电流二次回路组成差动保护的差动电流(或差电压)、制动电流。

    5、各电压等级电压二次回路核相、各间隔电压二次回路核相。

    6、检查PT开口角连接正确性。

    可以解决的问题

    1、电流回路类,CT的二次开路、保护CT回路极性错误等问题;

    2、电压回路类, PT的二次未引入保护装置、PT二次极性错误等;

    3、一次设备类,PT的一次末屏未接地、低压母线PT小车未推入到位、一次设备相序错误等。

    4、一次设备类,一次回路和地线连接线是否接触良好。

    经济效益

    1、提前发现建设工程的多类问题或隐患,既保障了电网可靠运行,又促进了工程顺利投产。

    2、解决了工程投运后因短期内无法组织负荷而无法及时进行向量检查的问题。

    3、避免了不必要的系统方式调整;缩短电网非正常运行方式时间,有效降低一次系统操作造成故障的概率。

    4、降低了投运过程中因一次系统倒闸操作,省去投退临时保护和进行向量检查的时间。

    5、杜绝了继电保护等二次设备向量不确定性给主设备和电网运行带来的不安全风险。


    三相四线AC380V供电,容量10KW

    电压源输出三相0~300A,开口电压8V.

    电流输出精度(满量程)准确度1%。

    电流相位0~360任意调整。

    电流相位输出精度±1度

    液晶触摸屏显示操作,也可远程控制。

    体积:480mm*280mm*400mm

    体重:45Kg
