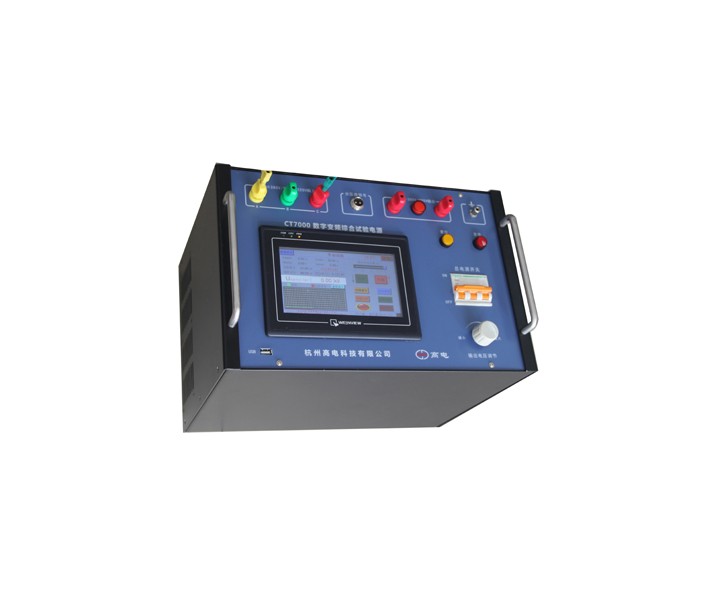

CT7000数字正弦纯净电源

调频式串联谐振耐压试验是利用电抗器和试品电容串联组成LC谐振回路,通过调节输出频率,找到谐振点,在被试品上获得较高的试验电压。它是用小容量低电压的电源获得高电压大容量的输出,是当前高压试验的一种新方法,已得到广泛的应用。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    本装置完全由公司自主研发,采用了基于DSP平台技术的SPWM控制,集调压、调频、控制及保护于一身,输出波形失真小,频率稳定,具有良好的过流、过压、过热、放电保护等功能,可广泛适用于发电机、电力变压器、GIS、交联高压电缆、高压开关、互感器等电力设备的交流耐压试验。

    1.装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要进行整定。

    2.整个装置单件重量很轻,便于现场使用。

    3.装置具有自动和手动两种工作模式,方便用户根据现场情况灵活选择,提高试验速度。手动模式可使用电位器进行升压,使用尤其方便。

    4.能存储和异地打印数据。

    5.采用工业触摸屏进行控制,人机界面好,操作方便,触摸屏可显示扫频曲线,方便使用者直观了解是否找到谐振点。

    1、工作温度:-10℃~45℃;

    2、工作湿度:≤85%;

    3、海拔:≤1000m;

    4、供电电源电压:三相AC380V±10%(或单相AC220V±10%),50Hz;

    注:当实际输出电流大于15A时,建议使用三相AC380V电源供电

    5、电源最大功率:10kW(三相AC380V电源供电时);

    6、最大试验容量:300kVA;

    7、工作频率范围:20~300Hz;

    8、调频步进频率:0.1Hz;

    9、调频不稳定度:<0.05%;

    10、谐振电压波形:正弦波,畸变率<1%;

    11、系统测量精度:1.0级;

    12、外形尺寸:410mm×270mm×320mm

    13、重量:17kg
