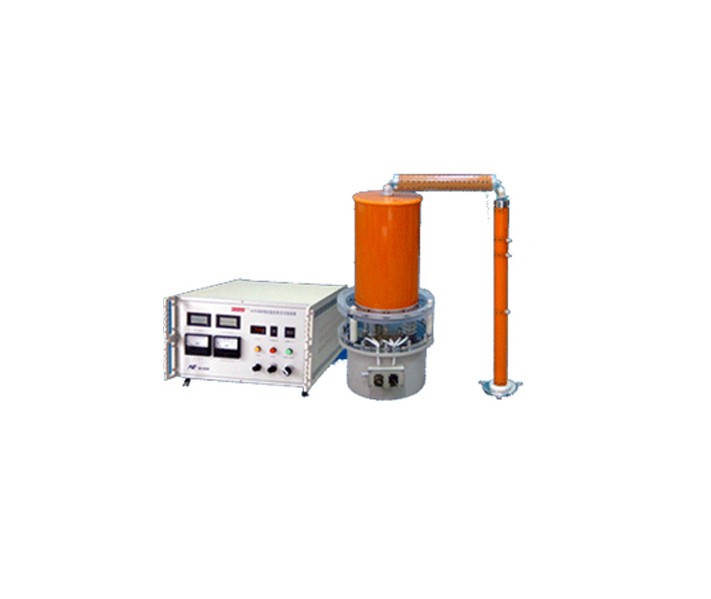

CT3901水内冷发电机通水直流高压试验装置

水内冷发电机直流高压试验装置采用“低压屏蔽”原理，带液晶屏显、智能化。

参考标准：

DL/T 848.1-2004

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

大功率直流高压发生器，替代传统的试验变压器、高压硅堆、稳压电容、整流电容及电感、直流高压分压器、调压器、mA表、μA表以及极化电势补偿装置等一系列单部件组合试验工具，全部整合于一个高压（发生）单元和一台控制箱内，显著地减少了成套试验装置的单部件数量，极大程度地降低了试验设备的重量，简化了试验接线。同时，具有电子调压、自动极化补偿以及丰富的保护功能，使试验操作更简易、安全，试验数据更准确、稳定，结果更可靠。

规格参数	60/80	60/120	60/200	60/300	80/200	80/300	90/150	100/250
输出电压（kV）	60	60	60	60	80	80	90	100
输出电流（mA）	80	120	200	300	200	300	150	250
输出功率（kW）	4.8	7.2	12	18	16	24	13.5	25
机箱重量（kg）	17	33	35	38	38	39	36	40
倍压重量（kg）	18	10+24	10+24	14+37	15+36	15+37	14+25	17+38
倍压筒高度（mm）	630	730	730	900	900	900	850	1000
电压测量误差	1.0%±2个字
总电流测量误差	1.0%±2个字
漏电流测量误差	±2.0%（满度）
过压整定误差	≤1%
电压稳定度	1.0%(随机波动、电源电压变化±10%)
工作方式	额定负载一次连续工作≤5分钟
环境温度	-10℃～40℃
相对湿度	当温度为25℃时不大于90%（无凝露）
海拔高度	2000米以下
