CT9800远程无线高压核相仪

远程无线高压核相仪(以下简称“仪器”)用于远距离核对高压相位是否同相,相序颜色是否标注正确,也可用于近距离并网或环网核相。仪器适合5V~220kV交流输电线路和二次带电显示器核相,且具有高压验电功能。

参考标准:

DL/T971-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    仪器采用无线传输技术和GPS授时技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点。

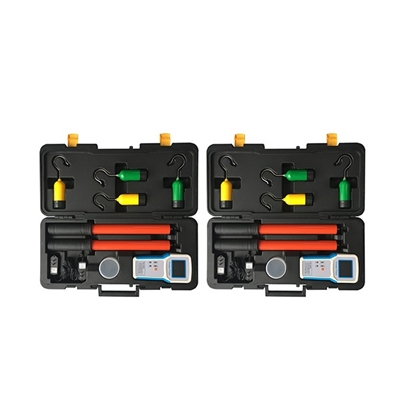

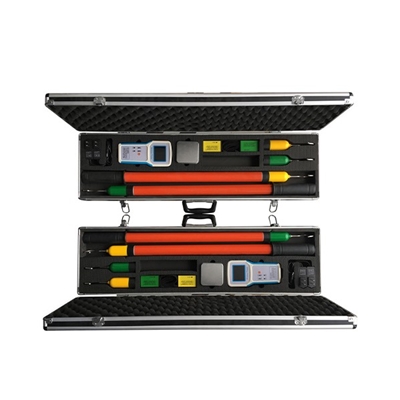

    仪器由甲、乙两机组成,甲、乙两机可单独使用进行近程核相。近程核相时X和Y发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。

    甲乙两机同时使用可进行远程核相。远程核相仪时两个Y发射器分别将测量数据发送给两台接收主机,主机由GPS授时后同步测量,计算两台主机相位差值即为两线路相位差值,判断两线路同异相。


    1、相位差准确度:误差≤5°。

    2、频率准确度:±0.1HZ。

    3、可跨电压测量范围为5V~220kV。

    4、发射器和接收主机的最大传输视距约100米。

    5、远程核相时两个主机的距离为0.3公里~800公里。

    6、真人语音提示测量结果和操作步骤。

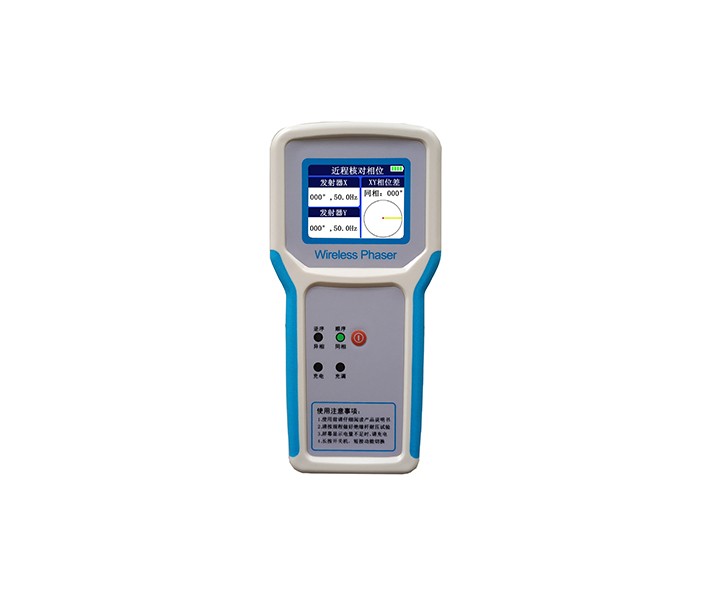

    7、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果,显示GPS卫星颗数,GPS授时状态和时间等信息。

    8、连续1小时无操作自动关机。

    9、发射器和接收主机均内置可充电锂电池,配置5V充电器。

    10、主机内置18650锂电池,电池容量为2500mAH。发射器内置10440锂电池,电池容量为450mAH。

    11、高压测量时泄漏电流<10uA。

    12、发射器工作功耗<0.1W,接收主机工作功耗<0.3W。

    13、工作环境:-35℃--- +45℃ 湿度≤95%RH。
